W22-R10JI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 100mΩ ±5% 7W ±200ppm/℃ 通孔安装 22mm(长度)
供应商型号: 1442979
供应商: 欧时
标准整包数: 5

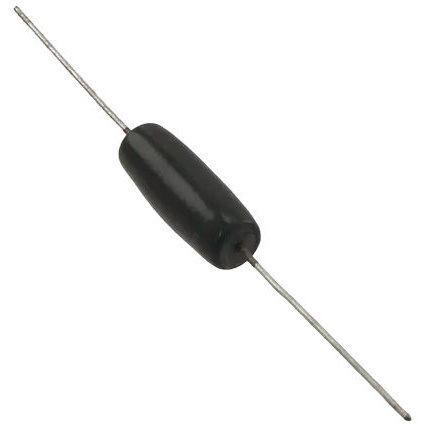

WELWYN 通孔电阻 W22-R10JI

W22-R10JI概述

    Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是一类专门设计用于严苛环境下的电阻器。这些电阻器具备出色的稳定性和可靠性,能够承受高温和高功率负载,使其特别适合于保护电路和其他需要高稳定性场合的应用。主要应用领域包括工业自动化、电力传输系统、汽车电子、通信设备及医疗设备等。

    技术参数


    | 参数 | 商用标准 | CECC标准 |
    |
    | 功率等级(25°C) | 3.0 - 14.0瓦 | 2.9 - 14.0瓦 |
    | 阻值范围(1%容差) | 1Ω 至 100kΩ | 1Ω 至 100kΩ |
    | 阻值范围(2%容差) | 0.5Ω 至 100kΩ | 0.5Ω 至 100kΩ |
    | 阻值范围(5%容差) | 0.1Ω 至 100kΩ | 0.1Ω 至 100kΩ |
    | 温度系数(-55°C 至 200°C) | ±75 ppm/°C | ≥5Ω < 10Ω:±400;≥10Ω:±200 |
    | 最大温度 | 200°C | 200°C |
    | 极限电压 | 100V 至 750V | 100V 至 750V |
    | 热阻 | 88°C/W 至 22°C/W | 88°C/W 至 22°C/W |

    产品特点和优势


    - 高稳定性和可靠性:W20系列电阻器采用高品质陶瓷基底材料,确保长期稳定性能。
    - 高功率负载能力:在同等体积下,具有高功率负载能力,适用于过载保护等场景。
    - 良好的热性能:热阻低,散热效果良好,可在高温环境下正常工作。
    - 环境适应性强:符合CECC标准,具备优异的防潮和耐腐蚀性能,适用于恶劣环境。

    应用案例和使用建议


    W20系列电阻器常被应用于电机驱动器、变频器、电源转换装置和高压电源模块等设备中。在使用时需要注意以下几点:
    - 安装要求:避免将引脚弯折到离本体1.6毫米以内,推荐最小弯曲半径为1.2毫米。
    - 绝缘要求:低温下瓷釉绝缘性能优异,但在高温条件下其绝缘电阻会下降,因此应避免在接近最大工作温度的情况下进行绝缘处理。

    兼容性和支持


    W20系列电阻器可与其他标准电子元件兼容。制造商Welwyn Components提供全面的技术支持,包括产品定制服务和现场技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长时间高负荷工作导致性能衰减 | 定期检查并更换,确保散热良好 |
    | 环境湿度高影响稳定性 | 使用防护措施,如加装防水盖 |
    | 焊接时出现虚焊 | 使用合适的焊接工具和技术,注意焊接时间 |

    总结和推荐


    综上所述,Vitreous Enamelled Wirewound Resistors W20系列电阻器在稳定性、可靠性和高温环境适应性方面表现卓越,适用于各种严苛环境下的工业应用。我们强烈推荐使用这些高质量的产品,以确保设备在复杂环境中的稳定运行。

W22-R10JI参数

参数
电阻值 100mΩ
精度 ±5%
额定功率 7W
温度系数 ±200ppm/℃
长*宽*高 22mm(长度)
安装方式 通孔安装

W22-R10JI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W22-R10JI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W22-R10JI W22-R10JI数据手册

W22-R10JI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.777 ¥ 15.0156
175+ $ 1.7379 ¥ 14.6853
350+ $ 1.7006 ¥ 14.3703
库存: 780
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 75.07
直接购买
加入购物车
