1079790000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1079790000
供应商: 期货订购
标准整包数: 1

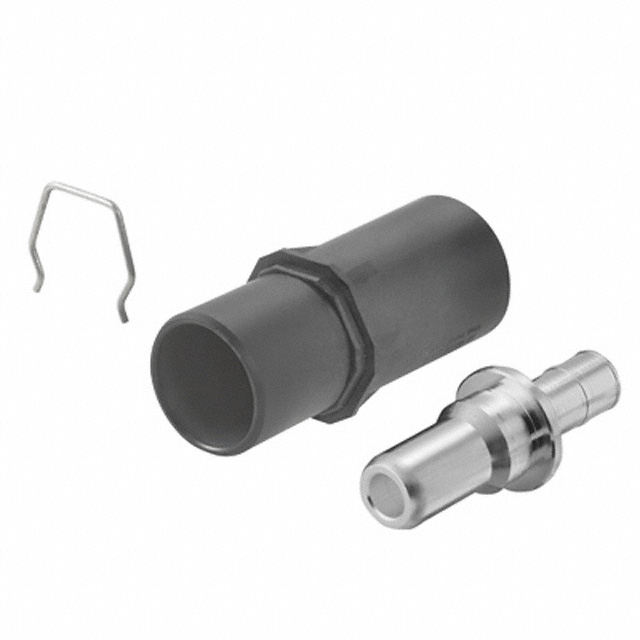

WEIDMüLLER 重载连接器 - 插件/模块 1079790000

1079790000概述

    Weidmuller HDC RockStar HighPower Series 电子元器件产品技术手册

    产品简介


    Weidmuller公司推出的HDC RockStar HighPower系列连接器是为电力传输提供的一种创新且免维护的插拔式解决方案。这款连接器以其模块化设计而闻名,能够在多种功率应用中提供灵活的构造过程,支持1至4极的配置选项。HDC RockStar HighPower连接器符合DIN EN 61373 Cat 2标准要求,广泛应用于各种工业环境中,如工厂自动化、轨道交通和可再生能源等领域。

    技术参数


    - 电性能:
    - 额定电流:250A(Series HighPower 250A);550A(Series HighPower 550A)
    - 额定绝缘电压:AC导体-导体 4000V(4800V);AC导体-接地外壳 3000V;DC导体-导体 4000V(4800V);DC导体-接地外壳 3000V
    - 额定冲击电压:导体-导体 25kV;导体-接地外壳 15kV
    - 过电压类别:OV 3
    - 污染程度:PD 2(PD 3)
    - 机械性能:
    - 工作温度范围:-50°C ... +120°C
    - 环境防护等级:IP68
    - 安装材料:不锈钢、铜合金、纤维增强塑料(PA66)
    - 螺钉锁定机制
    - 电气特性:
    - 具有1、2、3、4极配置选项
    - 防护等级达到IP68

    产品特点和优势


    - 模块化设计:一个平台实现多种应用灵活性。
    - 多功能性:支持1到4极的配置,可以满足不同功率需求的应用。
    - 高性能:具有高电压耐受能力和防尘防水功能。
    - 耐用性强:采用不锈钢安装硬件和密封材料,确保在恶劣环境下长期稳定运行。

    应用案例和使用建议


    HDC RockStar HighPower连接器在工厂自动化系统中广泛应用,用于连接机器和控制柜之间的大电流电源线路。为了确保最佳性能,建议在安装过程中遵循正确的电缆剥皮和压接规范,以确保良好的电气接触。在选择合适的电缆规格时,应根据具体应用的电流负载进行计算,避免过载导致的安全隐患。

    兼容性和支持


    HDC RockStar HighPower连接器支持与多种工业设备兼容,适用于广泛的应用场合。厂商提供了一系列配件,如端板、压线框和屏蔽杠杆,以满足不同安装需求。同时,Weidmuller还提供了详细的技术文档和用户手册,以及在线技术支持,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:电缆剥皮长度不当,导致接触不良。
    - 解决方案:严格按照制造商提供的压接规范进行操作,确保剥皮长度符合标准。
    - 问题:连接器未达到规定的IP68防护等级。
    - 解决方案:检查所有密封件是否安装正确,确保没有遗漏或损坏。
    - 问题:接头处存在过热现象。
    - 解决方案:检查电流负载是否超过了连接器的额定值,适当降低负载或更换更大规格的连接器。

    总结和推荐


    综上所述,Weidmuller的HDC RockStar HighPower连接器凭借其卓越的设计、强大的性能和广泛的兼容性,在电力传输领域中具有显著的优势。这款连接器非常适合需要高效、可靠电力传输的应用场景,特别是在严苛的工作环境中。因此,对于寻找高品质电力连接解决方案的工程师和技术人员来说,HDC RockStar HighPower连接器是一个值得信赖的选择。

1079790000参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

1079790000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1079790000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 重载连接器 - 插件/模块 WEIDMüLLER 1079790000 1079790000数据手册

1079790000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 49.2096 ¥ 419.7579
25+ $ 46.7544 ¥ 398.815
库存: 100
起订量: 21 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4197.57
