1638690000

厂牌: WEIDMüLLER

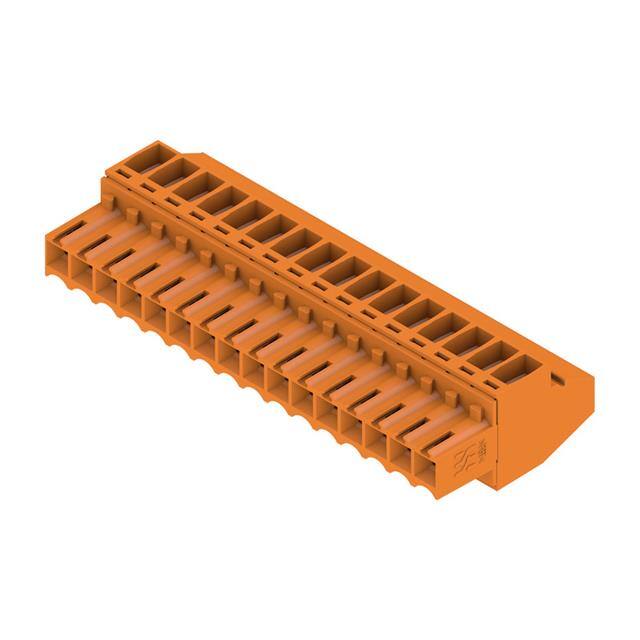

产品描述: Weidmuller 3.5mm间距16p插拔式接线端子 插头, BL系列, 320 V, 螺钉拧紧, 橙色
供应商型号: 2076977
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1638690000

1638690000概述


    产品简介


    BL 3.5/16/90 SN OR 是一种适用于PCB连接系统的插件式插座连接器,采用螺钉夹紧连接方式,具有16个插针和90度弯曲设计。该连接器广泛应用于需要高可靠性的工业控制设备、自动化系统、通信设备等领域。BL 3.5/16/90 SN OR 支持1.5 mm²导线截面,具备良好的机械强度和电气性能,适用于多种应用场景。

    技术参数


    - 产品类型:PCB 插件式插座连接器
    - 主要功能:螺钉夹紧连接
    - 电气特性:
    - 额定电流:20°C 时 12A(最小),40°C 时 10A(最小)
    - 额定电压:对于II/2类污染等级为320V,III/2类为160V,III/3类为160V
    - 额定冲击耐压:对于II/2类污染等级为2.5kV,III/2类为2.5kV,III/3类为2.5kV
    - 工作环境:
    - 导体连接范围:0.08 mm² 至 1.5 mm²
    - 螺丝刀尺寸:0.4 x 2.5mm
    - 螺丝刀标准:DIN 5264
    - 扭矩范围:0.2 Nm 至 0.25 Nm
    - 物理特性:
    - 插针数:16
    - 弯曲角度:90度
    - 绝缘材料:聚对苯二甲酸丁二醇酯 (PBT)
    - 接触基材:铜合金
    - 接触表面:镀锡
    - 螺丝规格:M2
    - 拨开长度:6 mm
    - 长度:52.5 mm (2.067英寸)
    - 短时电流承受能力:100A,持续时间3秒
    - IP防护等级:IP20
    - CTI(相对漏电起痕指数):≥ 200
    - 认证与标准:
    - CSA:额定电压300V,额定电流10A
    - UL 1059:额定电压300V,额定电流8A

    产品特点和优势


    BL 3.5/16/90 SN OR 具有以下显著特点:
    - 可靠性高:采用螺钉夹紧连接方式,确保导线连接稳固,适合长时间运行。
    - 适应性强:支持从0.08 mm²到1.5 mm²的导线截面,适合多种应用场景。
    - 安全性好:具有较高的额定电压和电流,能有效防止过载和短路。
    - 结构紧凑:90度的弯曲设计,节省空间,易于安装和布线。
    - 耐用性佳:PBT绝缘材料和铜合金接触基材保证了长久使用寿命。
    - 防护等级高:符合IP20标准,安全可靠。

    应用案例和使用建议


    应用案例:该连接器广泛应用于工业自动化设备中,例如伺服电机、PLC控制系统和变频器等。它特别适用于需要高电流承载能力和稳定连接的应用场景。
    使用建议:
    - 在安装过程中,确保螺丝拧紧力矩在0.2至0.25Nm之间,以保证良好的导电性和机械稳定性。
    - 使用合适的螺丝刀工具,确保连接稳固。
    - 在选择导线时,根据负载需求选择合适的导线截面,避免过载导致的安全隐患。
    - 定期检查连接点的紧固情况,确保长期运行的可靠性。

    兼容性和支持


    BL 3.5/16/90 SN OR 可与其他同系列的PCB插件式连接器兼容,适用于多种电路板设计。制造商提供详尽的技术支持文档和安装指南,确保用户能够快速上手并正确安装使用。

    常见问题与解决方案


    1. 问题:安装后发现接触不良
    - 解决方法:重新检查螺丝紧固程度,确保在规定的扭矩范围内。
    2. 问题:连接器出现过热现象
    - 解决方法:检查连接器的电流负载是否超过其额定值,必要时更换更高额定值的连接器。
    3. 问题:导线剥线长度不当导致接触不良
    - 解决方法:严格按照规定长度进行剥线,确保导线完全插入连接器。

    总结和推荐


    BL 3.5/16/90 SN OR 连接器是一款高性能的PCB插件式插座连接器,凭借其高可靠性、稳定的电气性能和多样的应用优势,成为工业自动化和通信领域的理想选择。如果您需要一款能够在恶劣环境下稳定工作的连接器,强烈推荐使用这款产品。

1638690000参数

参数
长*宽*高 56mm(长度)*12mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1638690000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1638690000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1638690000 1638690000数据手册

1638690000封装设计

查看详情并下载
Symbol
Footprint
3D Model
