1561910000

产品分类: 接线座- 配电
厂牌: WEIDMüLLER
产品描述: Weidmüller 分线盒, 6路, 100A
供应商型号: 1383483
供应商: 海外现货
标准整包数: 3
WEIDMüLLER 接线座- 配电 1561910000

1561910000概述

    # W-Series WPD 100 2X25/6X10 GY 技术手册

    产品简介

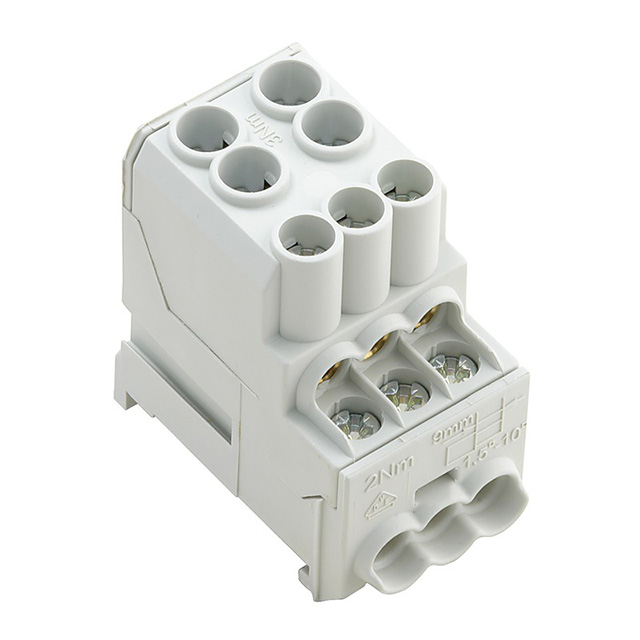

    W-Series WPD 100 2X25/6X10 GY 是一款来自 Weidmüller Interface GmbH & Co. KG 的电源分配终端块,专为安全高效地分配电力到各种电力消耗装置而设计。该产品属于 W-Series 系列,通过螺钉连接方式实现可靠连接,并且可以安装在标准的接线轨上。WPD 100 2X25/6X10 GY 在多种工业和商业应用中被广泛采用,特别是在需要高电流传输和高电压应用的场合。

    技术参数


    以下是 WPD 100 2X25/6X10 GY 的主要技术规格:
    - 型号:WPD 100 2X25/6X10 GY
    - 订单号:1561910000
    - 版本:Screw connection
    - 重量:102克
    - 尺寸:
    - 宽度:30.2毫米(1.189英寸)
    - 高度:55.4毫米(2.181英寸)
    - 深度:49毫米(1.929英寸)
    - 温度范围:
    - 最小连续操作温度:-50°C
    - 最大连续操作温度:130°C
    - 材料数据:
    - 材料:Wemid
    - 颜色:浅灰色
    - UL 94 阻燃等级:V-0
    - 系统规范:
    - 接线端子类型:螺钉连接
    - 是否需要端盖:否
    - 电位数:1
    - 层级数:1
    - 每层压接点数:2
    - 每层电位数:1
    - 内部层级跨接:是
    - PE连接:无
    - N功能:无
    - PEN功能:无
    - 支持的导体(额定连接):
    - 连接方向:侧面
    - 连接类型:螺钉连接
    - 额定值数据:
    - 额定交流电压:690伏特
    - 额定直流电压:690伏特
    - 额定电流:100安培
    - 最大导线电流:100安培
    - 标准:IEC 60998-2-1
    - 认证:符合ROHS指令

    产品特点和优势


    WPD 100 2X25/6X10 GY 的主要优势如下:
    - 安全性:WPD 100 2X25/6X10 GY 具备优异的安全性能,能够在极端温度下正常工作,确保了可靠的电力分配。
    - 效率:采用高效的螺钉连接方式,能够快速且可靠地进行电气连接,从而提高系统的整体效率。
    - 兼容性:产品结构紧凑,易于安装在标准接线轨上,可广泛应用于各类配电系统中。
    - 耐用性:采用阻燃等级为V-0的材料,保证了长期使用过程中的安全性和可靠性。

    应用案例和使用建议


    WPD 100 2X25/6X10 GY 广泛应用于工业自动化、楼宇自动化以及能源管理系统等领域。例如,在工厂自动化控制系统的配电箱内,可以使用这款终端块来分配电力,以确保系统的稳定运行。此外,对于户外高压电力系统的配电,该产品同样表现优异。
    使用建议
    - 在安装前,请确保所有电气连接都符合相关标准和规范。
    - 为了提高系统的稳定性,建议在安装过程中使用扭矩扳手进行螺钉紧固,避免过紧或过松导致的接触不良问题。
    - 定期检查产品的电气连接状态,及时更换老化部件,以确保系统持续稳定运行。

    兼容性和支持


    WPD 100 2X25/6X10 GY 可以安装在标准的TS 35接线轨上,并且支持EPLAN和WSCAD工程数据格式。此外,厂商还提供了详细的工程数据和CAD图纸,便于用户进行系统设计和集成。

    常见问题与解决方案


    - 问题:如何正确安装该产品?
    - 解答:将产品插入标准TS 35接线轨,并确保安装到位。然后,根据需要连接电线并使用合适的工具紧固螺钉。

    - 问题:产品出现过热现象怎么办?
    - 解答:检查连接是否牢固,确认无误后,进一步检查是否有短路或过载的情况发生。必要时,增加散热措施或更换其他适配的电气组件。

    - 问题:无法找到该产品的CAD图纸?
    - 解答:请访问厂商官网的下载页面或联系技术支持获取所需图纸。

    总结和推荐


    WPD 100 2X25/6X10 GY 是一款高性能的电力分配终端块,具备卓越的安全性、效率和兼容性。该产品适用于多种应用场景,尤其适合高电流传输和高电压应用。总的来说,这款终端块无论是从功能还是性能上来看,都是一个非常不错的选择,推荐使用。

1561910000参数

参数
长*宽*高 30.2mm*49mm*55.4mm
零件状态 在售
包装方式 散装

1561910000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1561910000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配电 WEIDMüLLER 1561910000 1561910000数据手册

1561910000封装设计

查看详情并下载
Symbol
Footprint
3D Model
