2013960000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-2013960000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 2013960000

2013960000概述


    产品简介

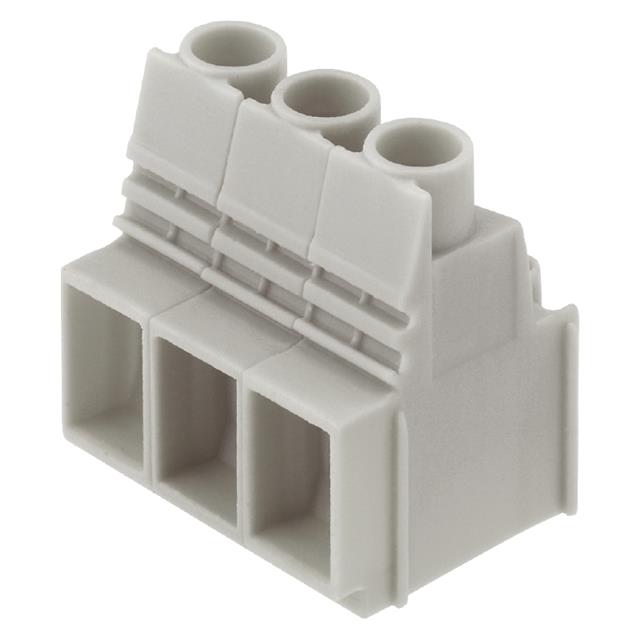

    OMNIMATE Power - Series LUP
    产品名称:LUP 10.16/05/90V 5.0SN GY BX
    制造商:Weidmüller Interface GmbH & Co. KG
    产品类型:PCB终端块
    主要功能:提供可靠的电连接,适用于印刷电路板(PCB)上的高电流应用
    应用领域:工业自动化、能源管理、电信设备等

    技术参数


    - 外形尺寸:10.16 mm(间距),90°导线出口方向
    - 极数:5
    - 安装方式:通孔焊接
    - 接线方式:夹持式接线
    - 重量:46.08 g
    - 工作温度范围:存储 -25°C 至 55°C,操作 -50°C 至 120°C
    - 额定电压:IEC 1000 V / UL 600 V
    - 额定电流:IEC 76 A / UL 51 A
    - 最大截面积:IEC 0.5 - 16 mm² / UL AWG 22 - AWG 6
    - 防护等级:IP20 插入 / IP10 未插入
    - 材料:绝缘材料 Wemid(PA),触点材料 E-Cu
    - 表面处理:1.5-3 µm Ni / 4-6 µm Sn(哑光)

    产品特点和优势


    - 高电流承载能力:高达76 A(IEC),51 A(UL)
    - 宽泛的工作温度范围:从-50°C到120°C
    - 多种颜色选择:可按客户需求提供不同颜色
    - 高可靠性:符合国际标准(如IEC、UL)
    - 易于安装:夹持式接线设计方便快捷

    应用案例和使用建议


    应用案例
    在工业自动化控制系统中,LUP系列用于连接各种传感器和执行器,确保系统的稳定运行。例如,在能源管理系统中,它可以安全高效地连接电源和负载。
    使用建议
    - 环境考虑:考虑到极端环境条件,建议使用时注意散热和通风,以避免过热。
    - 电线选择:根据具体应用要求,合理选择导线规格和材质,以确保最佳的连接效果和使用寿命。
    - 定期检查:定期检查连接点的紧固情况,确保连接牢固可靠。

    兼容性和支持


    - 兼容性:与其他符合相关标准的PCB终端块具有良好的兼容性。
    - 支持服务:Weidmüller提供全面的技术支持和售后服务,包括安装指导、故障排查和维护保养等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查连接处是否有污垢或腐蚀,清洁后重新紧固 |
    | 热稳定性不足 | 检查是否满足适用的温度范围要求,如有必要,调整环境条件或选择其他产品 |

    总结和推荐


    综合评估
    LUP 10.16/05/90V 5.0SN GY BX 是一款高性能的PCB终端块,适合于多种工业应用场景。它具备强大的电流承载能力和广泛的温度适应性,保证了系统的稳定性和可靠性。
    推荐
    我们强烈推荐使用这款产品,尤其是在需要高电流、高可靠性连接的应用场合。对于工业自动化、能源管理和电信设备等领域,LUP系列产品是理想的选择。此外,Weidmüller提供的全面技术支持和售后服务也为其增色不少。

2013960000参数

参数
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

2013960000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2013960000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2013960000 2013960000数据手册

2013960000封装设计

查看详情并下载
Symbol
Footprint
3D Model
