首页  >  产品百科  >  1969170000

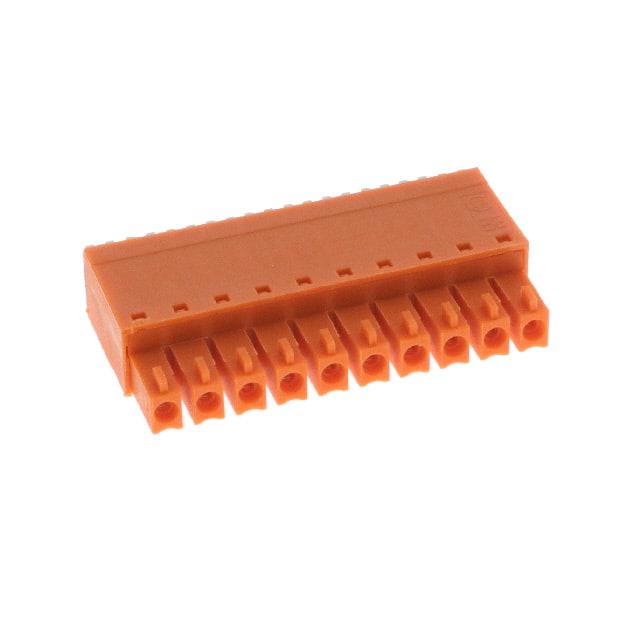

1969170000

厂牌: WEIDMüLLER
产品描述: Conn Terminal Block F 10 POS 3.81mm Solder ST Cable Mount 10A Box
供应商型号: ET-2853219
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1969170000

1969170000概述

    BCF 3.81/10/180 SN OR BX:Weidmüller 推荐连接系统

    产品简介


    BCF 3.81/10/180 SN OR BX 是一款来自 Weidmüller Interface GmbH & Co. KG 的高品质电子元器件,属于 OMNIMATE Signal 系列。这款电子元器件是一款用于电路板连接的推拉式插座连接器(Push-in Plug Connector),具备极低组件高度的设计,使其在有限空间内实现高密度的包装。它适用于多种工业应用,特别是在自动化控制、电力传输和建筑安全等领域。

    技术参数


    - 通用订购数据:
    - 版本: PCB 插座连接器,母头插头,3.81 mm 间距
    - 极数: 10
    - 触点方向: 180°
    - 连接方式: 推拉式
    - 最大压接范围: 1.5 mm²
    - 订单编号: 1969170000
    - GTIN (EAN): 4032248677948
    -

    技术参数

    :
    - 额定电压 (IEC): 320 V
    - 额定电流 (IEC): 17.5 A
    - 压接范围 (IEC): 0.14 - 1.5 mm²
    - 额定电压 (UL): 300 V
    - 额定电流 (UL): 10 A
    - 压接范围 (UL): AWG 26 - AWG 16
    - 尺寸和重量:
    - 深度: 22 mm (0.866 英寸)
    - 高度: 7.9 mm (0.311 英寸)
    - 宽度: 38.19 mm (1.504 英寸)
    - 净重: 7.2 g

    产品特点和优势


    - 高密度连接: 极低组件高度,非常适合在有限空间内实现高密度的电路板连接。
    - 紧凑设计: 采用紧凑的两层针座设计,进一步提高组件密度。
    - 易于处理: 集成的推压按钮方便打开锁紧单元,使操作更加简单。
    - 直观操作: 入线区域和操作区域明显分开,简化操作流程。
    - 无工具操作: 使用专利释放锁(LR)可以无需工具进行锁紧和解锁。

    应用案例和使用建议


    BCF 3.81/10/180 SN OR BX 适用于广泛的工业应用,如自动化控制系统和电力传输系统。使用建议如下:
    - 在组装过程中要确保合适的压接范围,以确保最佳的电气连接。
    - 根据实际应用选择合适大小的塑料护套端子,以适应不同的导线规格。
    - 注意安装温度和湿度条件,避免长期存储条件下的不利影响。

    兼容性和支持


    该产品与其同系列的其他电子元器件具有良好的兼容性。Weidmüller 提供了详尽的技术支持和维护服务,确保用户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题: 导线插入困难。
    - 解决办法: 确保导线已正确剥离并去除氧化物。
    - 问题: 连接不稳定。
    - 解决办法: 检查连接是否正确,并确保锁紧装置已完全锁定。
    - 问题: 连接器损坏。
    - 解决办法: 重新检查连接器的安装和操作步骤,必要时联系技术支持。

    总结和推荐


    综上所述,BCF 3.81/10/180 SN OR BX 以其紧凑设计、高效连接能力和广泛应用而备受推崇。推荐用于需要高密度连接的应用场景,特别是对空间要求严格的工业环境。总体而言,这是一款值得信赖且高效的产品,推荐给需要高品质连接解决方案的用户。

1969170000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1969170000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1969170000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1969170000 1969170000数据手册

1969170000封装设计

查看详情并下载
Symbol
Footprint
3D Model
