1775952001

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1775952001
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1775952001

1775952001概述


    产品简介

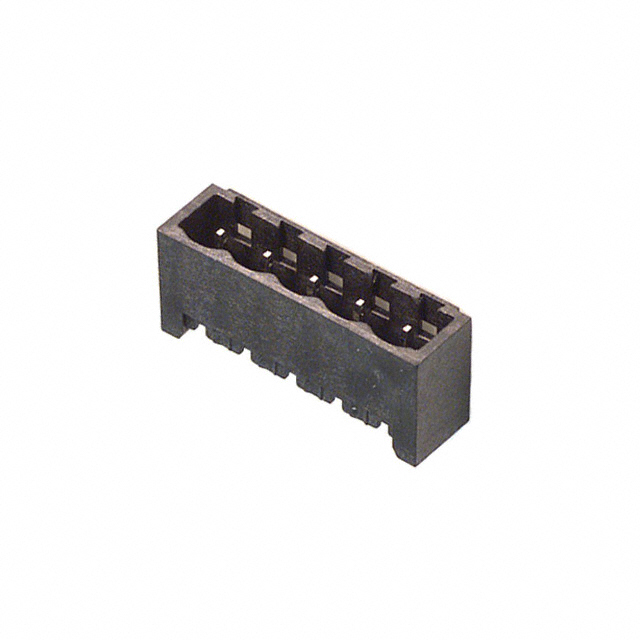

    SL-SMT 5.08/180G 是一款专为印制电路板(PCB)设计的插接式连接器,属于插头系列。这款连接器采用表面贴装技术(SMT),且支持回流焊接工艺,可以提供稳固可靠的电气连接。它的引脚间距为5.08毫米(0.2英寸),适用于多种电子设备中的信号传输和电源分配。SL-SMT 5.08/180G 连接器以其高可靠性和易于安装的特点,在工业自动化、通信设备、消费电子等领域得到了广泛应用。

    技术参数


    - 型号: SL-SMT5.08/5/180G 1.5SN
    - 类型: PCB 插头,公端连接器
    - 焊接方式: 回流焊
    - 引脚间距: 5.08 mm (0.2 英寸)
    - 引脚数: 5
    - 出线角度: 180°
    - 材料: 绝缘体为 LCP GF
    - 颜色: 黑色
    - 工作温度范围:
    - 常温: -25°C 至 100°C
    - 存储温度: -25°C 至 55°C
    - 最大存储湿度: 80%
    - 电气参数:
    - 额定电流(20°C): 19 A 至 15 A
    - 额定电流(40°C): 16 A 至 13 A
    - 额定电压:
    - III/3 级: 250 V / 4 kV
    - III/2 级: 320 V / 4 kV
    - II/2 级: 400 V / 4 kV
    - CSA 认证: 300 V / 10 A
    - UL 认证: 300 V / 10 A

    产品特点和优势


    1. 高可靠性: 通过严格的电气和机械测试,确保连接器在各种工作环境下都能稳定运行。
    2. 易用性: 支持回流焊工艺,使得装配过程更为简便高效。
    3. 多功能性: 多种不同引脚数的型号选择,能够满足不同应用需求。
    4. 高温耐受性: 在极端温度条件下仍能保持良好的电气性能,适合严苛环境应用。
    5. 优异的防护性能: UL 94 V-0 级防火等级,符合安全标准,提供更好的防火保护。

    应用案例和使用建议


    SL-SMT 5.08/180G 连接器广泛应用于工业自动化控制、通信设备和消费电子产品中。例如,在工业控制系统中,它们用于连接传感器和执行机构,提供稳定的信号传输。在通信设备中,这些连接器可用于背板连接,支持高速数据传输。
    使用建议:
    - 在装配过程中,应确保引脚间距和孔位对齐,以避免错误连接。
    - 装配完成后,应进行电气测试以验证连接器的功能是否正常。
    - 安装时应注意连接器的固定,确保与 PCB 的牢固连接。

    兼容性和支持


    SL-SMT 5.08/180G 连接器与同一系列的其他型号具有良好的兼容性,可轻松实现多通道连接。制造商提供了详细的技术支持文档和售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚弯曲 | 使用专用工具小心矫正,避免强行扳直 |
    | 连接不良 | 检查引脚和 PCB 孔位是否对齐,必要时重新焊接 |
    | 电气性能不稳定 | 确保焊接质量良好,检查连接器与 PCB 的接触是否紧密 |

    总结和推荐


    SL-SMT 5.08/180G 连接器以其卓越的可靠性和易用性,在众多应用中表现出色。它在工业控制、通信设备及消费电子产品中的广泛应用证明了其在市场上的竞争力。如果您正在寻找一种高可靠性的插接式连接器,SL-SMT 5.08/180G 将是一个理想的选择。强烈推荐给需要高性能连接器的应用场景。

1775952001参数

参数
长*宽*高 30.12mm(长度)*8.5mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

1775952001厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1775952001数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1775952001 1775952001数据手册

1775952001封装设计

查看详情并下载
Symbol
Footprint
3D Model
