首页  >  产品百科  >  1289280000

1289280000

厂牌: WEIDMüLLER
产品描述: Conn Wire to Board HDR 8 POS 3.5mm Solder RA Thru-Hole Box
供应商型号: 470-1289280000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1289280000

1289280000概述

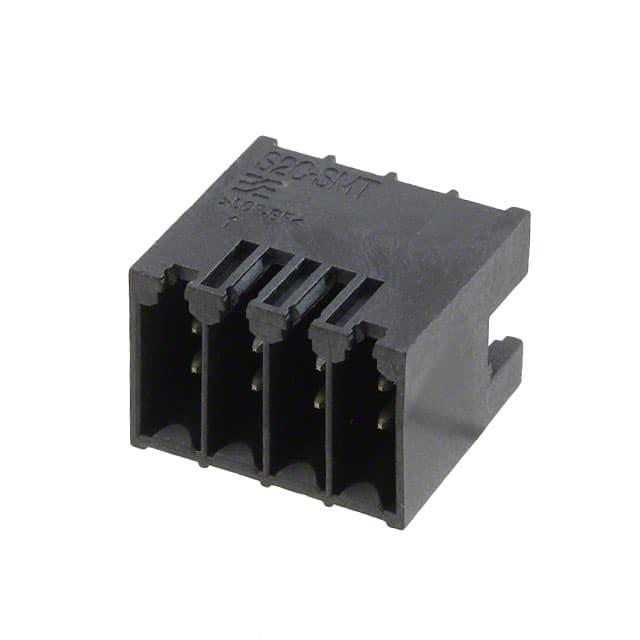

    # High-Temperature-Resistant Male Header (S2C-SMT 3.50/../90) 技术手册解析

    产品简介


    基本介绍
    S2C-SMT 3.50/../90 是一款高耐温性插拔式公头连接器,专为侧边并排安装设计。产品具备触控安全设计(Touch-safe),适合用于需要可靠连接的紧凑型电子设备中。该连接器具有平行于PCB方向的插入方式(即平卧式),能有效节省空间。此外,S2C-SMT系列提供了带闭合外壳(G)或带焊盘法兰(LF)两种版本选择,进一步提升了其适用范围和稳定性。
    主要功能
    - 插拔操作方便快捷。
    - 能够承载多种导线规格(0.14-1.5mm²),支持多种类型的电线连接。
    - 符合国际电工委员会标准IEC 60664-1/IEC 61984。
    应用领域
    广泛应用于工业控制、通信设备及家用电器等领域,特别适合要求较高电气性能与机械强度的应用场景。

    技术参数


    | 参数项 | 规格值 |

    | 额定电压 | IEC: 200V/160V;UL: 150V |
    | 最大额定电流 | 10A |
    | 工作温度范围 | -40°C至+125°C |
    | 绝缘材料种类 | LCP GF |
    | 火焰等级 | UL 94 V-0 |
    | 接触基材 | 铜合金 |
    | 接触表面处理 | 锡镀层 |
    | 插针直径 | 1.0mm,八角形结构 |
    | 焊接孔直径 | 1.3mm ±0.1 |
    注:可选金镀层接触面;可按需定制卷装包装。

    产品特点和优势


    独特功能
    1. 高安全性:设计符合触摸安全标准,避免使用者直接接触到金属部分。
    2. 便捷性:无需工具即可完成电路连接,简化装配流程。
    3. 适应性强:提供不同长度的焊脚选项(1.5mm或3.2mm),适用于回流焊及波峰焊工艺。
    4. 耐用性:采用高性能工程塑料作为绝缘体材料,确保长期稳定运行。
    市场竞争力
    相比同类产品,S2C-SMT 3.50/../90 在尺寸紧凑性和可靠性方面表现优异,能够满足现代化电子设备对于小型化和高效能的需求,是理想的紧凑型连接解决方案。

    应用案例和使用建议


    应用场景分析
    该连接器常用于如下场合:
    - 工业自动化控制系统中,作为信号传输接口。
    - 智能家居设备中,用于内部布线连接。
    - 通信设备内部组件间的高速数据交换。
    使用建议
    - 在焊接过程中注意控制温度和时间,避免因过热导致材料变形。
    - 定期检查连接器是否松动或损坏,及时更换以保障系统正常运作。
    - 根据具体需求选择合适的焊脚长度和颜色配置,便于后期维护识别。

    兼容性和支持


    兼容性
    S2C-SMT 3.50/../90 系列产品与Weidmüller公司其他相关型号如S2L 3.50、S2L-SMT 3.50和S2LD 3.50等保持良好兼容性,可以轻松构建完整的连接系统。
    支持服务
    制造商提供详尽的技术文档和支持资源,包括安装指南、维护手册等。同时,通过官方平台(catalog.weidmueller.com)可以获取更多补充配件信息和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针插入困难 | 检查插入方向是否正确;确认导线剥离长度是否符合要求 |
    | 长期使用后接触不良 | 清洁接触点并重新压接;必要时更换连接器 |
    | 焊接过程中出现虚焊现象 | 调整焊接温度和时间;确保焊料充分渗透 |

    总结和推荐


    综合评估
    S2C-SMT 3.50/../90 连接器凭借其卓越的安全性、灵活性和稳定性,在众多同类产品中脱颖而出。无论是工业级还是消费类电子产品,都能找到合适的应用场景。
    是否推荐
    强烈推荐!如果您正在寻找一款兼具高品质和性价比的高耐温性插拔式公头连接器,S2C-SMT 3.50/../90 是您的理想选择。

1289280000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1289280000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1289280000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1289280000 1289280000数据手册

1289280000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1745 ¥ 35.2745
10+ $ 2.737 ¥ 22.1221
25+ $ 2.189 ¥ 18.4971
120+ $ 2.1384 ¥ 18.0695
240+ $ 1.836 ¥ 15.5142
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.27
