1862570000

厂牌: WEIDMüLLER
产品描述: Conn Wire to Board HDR 11 POS 3.81mm Solder RA Thru-Hole Box
供应商型号: 2853092
供应商: element14
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1862570000

1862570000概述


    产品简介


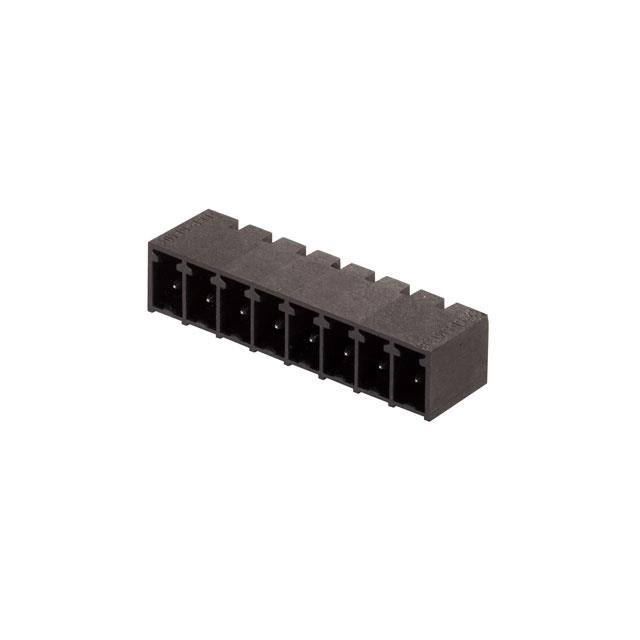

    SC-SMT 3.81/11/90G 3.2SN BK BX 是一款由 Weidmüller Interface GmbH & Co. KG 生产的 PCB 插件连接器,具有11个插针,90度出线角度,采用3.81毫米间距(0.15英寸)。这款连接器主要用于电子电路板的焊接连接,具有高性能、高可靠性和良好的兼容性。主要应用领域包括工业自动化、电力控制、仪器仪表等需要高度可靠连接的场合。

    技术参数


    - 基本规格
    - 型号:SC-SMT 3.81/11/90G 3.2SN BK BX
    - 订购编号:1862570000
    - 封装方式:盒装(Box)
    - 高温电阻:支持高温焊接(最高120℃)
    - 电气特性
    - IEC认证:320 V / 17.5 A
    - UL认证:300 V / 10 A
    - 最大工作电流:17.5 A(Tu=20°C),17 A(Tu=40°C)
    - 工作电压:320 V(污染等级II/2),160 V(污染等级III/2、III/3)
    - 冲击电压:2.5 kV(污染等级II/2、III/2、III/3)
    - 载流能力:76 A(持续3秒)
    - 机械特性
    - 焊接引脚长度:3.2 mm
    - 引脚位置公差:±0.15 mm
    - 绝缘材料:LCP GF
    - 接触材料:铜合金,表面镀锡
    - 触摸保护:符合DIN VDE 57 106 和 IP 20标准
    - 工作环境
    - 存储温度范围:-25°C 至 55°C
    - 运行温度范围:-50°C 至 120°C

    产品特点和优势


    - 高性能设计:3.81毫米的间距和90度的出线角度,确保与标准连接器布局兼容,方便标签和编码。
    - 高可靠性:采用优质材料和工艺,确保在严苛环境下的长期稳定运行。
    - 操作简便:提供多方向出线选项和多种安装选择,满足不同应用场景的需求。
    - 高安全标准:符合DIN VDE和IP等级,确保使用者的安全。
    - 环保:RoHS认证,符合环保要求。

    应用案例和使用建议


    应用案例:这款连接器广泛应用于工业自动化控制系统、电力控制装置、仪器仪表等领域。例如,在工业机器人控制系统中,用于电源和信号传输;在电网监控系统中,用于远程信号采集和传输。
    使用建议:为了确保最佳性能和长期稳定性,建议遵循以下使用建议:
    - 在焊接过程中,遵循推荐的预热和冷却曲线,以避免热冲击对连接器的影响。
    - 在选择波峰焊或回流焊时,根据实际电路板厚度、铜层比例和组装方法选择合适的焊接参数。
    - 定期检查连接器接触面的状态,确保良好的电接触。

    兼容性和支持


    - 兼容性:该连接器与标准连接器布局兼容,方便进行标签和编码。
    - 技术支持:Weidmüller 提供详尽的技术文档和培训支持,以帮助客户正确使用和维护产品。

    常见问题与解决方案


    - 问题1:如何避免焊接过程中的过热损坏?
    - 解决办法:遵循推荐的焊接曲线,保持适当的加热和冷却速率,并且在焊接后进行适当的冷却处理。

    - 问题2:如何确认连接器是否正常工作?
    - 解决办法:在安装完成后,使用万用表检测连接器两端的电气连续性,确保没有短路或断路现象。

    总结和推荐


    综上所述,SC-SMT 3.81/11/90G 3.2SN BK BX是一款高性能、高可靠的PCB插件连接器,适用于多种应用场景。其优良的设计和性能使其在市场上具有很强的竞争力。我们强烈推荐在工业自动化、电力控制和仪器仪表等领域使用此款连接器。如果你正在寻找一个稳定可靠且易于使用的解决方案,那么这款连接器无疑是你的最佳选择。

1862570000参数

参数
长*宽*高 42.6mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1862570000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1862570000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1862570000 1862570000数据手册

1862570000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0269 ¥ 42.0753
10+ $ 3.1833 ¥ 26.6445
100+ $ 3.1179 ¥ 26.0972
250+ $ 2.8756 ¥ 24.0691
500+ $ 2.591 ¥ 21.6869
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.07
