2618390000

产品分类: 固态继电器
厂牌: WEIDMüLLER
产品描述: AC,过零 24V~240V DIN导轨安装,螺纹安装
供应商型号: U-2618390000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 固态继电器 2618390000

2618390000概述

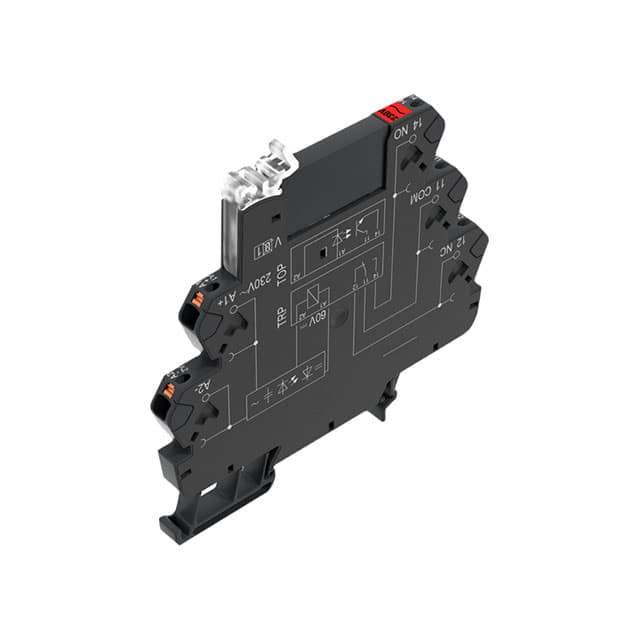

    TERMSERIES TOP 120VAC RC 230VAC1A 固态继电器模块

    1. 产品简介


    TERMSERIES是一款完整的固态继电器模块系列,适用于交流电压范围24到230伏,输出电流为1安培。这些模块由固态继电器和一个带有交流/直流/通用电压输入的底座组成,提供多种设计选项,包括螺丝和张力夹连接方式,宽度仅为6.4毫米。此外,这些模块还可选配多电压输入(24至230伏通用电压)和各种负载保护电路(如自由轮二极管和RC元件)。这些模块配备有指示灯的弹出杠杆,方便用户操作和状态监控。

    2. 技术参数


    - 控制侧
    - 额定控制电压:120伏交流电±10%
    - 额定控制电流:7毫安交流电(±20%)
    - 功率等级:0.84瓦特
    - 切入/脱扣电压:79伏/60伏交流电
    - 持续电流:1安培
    - 瞬态电流:15安培/10毫秒
    - 开关延迟:<11毫秒
    - 关断延迟:<11毫秒
    - 负载侧最大电压降:≤1.6伏
    - 最小切换电流:20毫安
    - 绝缘协调
    - 额定电压:300伏
    - 冲击电压类别:III
    - 控制侧到负载侧的耐压距离:≥5.5毫米
    - 控制侧到负载侧的介电强度:2.5千伏有效值
    - 与安装导轨的耐压强度:4千伏有效值/1分钟
    - 脉冲耐受电压:6千伏(1.2/50微秒)
    - 其他数据
    - 温度范围:工作温度-20°C至60°C,存储温度-40°C至70°C
    - 绝缘耐受:651年
    - 连接方法:PUSH IN
    - 导线剥线长度:8毫米
    - 导线端子范围:0.14平方毫米至2.5平方毫米

    3. 产品特点和优势


    - 紧凑设计:模块宽度仅6.4毫米,适合空间受限的应用场景。
    - 高可靠性:经过严格测试,保证在恶劣环境下的稳定运行。
    - 多功能连接方式:可选配不同类型的连接方式(螺丝连接或张力夹连接),满足不同的安装需求。
    - 多重保护电路:内置自由轮二极管和RC元件,提供出色的过载和短路保护。
    - 易于安装:配有发光弹出杠杆,便于状态监测和操作。

    4. 应用案例和使用建议


    应用场景:适用于工业自动化、过程控制、楼宇自动化等需要频繁开关且对电磁干扰敏感的场合。
    使用建议:
    - 在安装前仔细检查产品型号和参数是否符合需求。
    - 确保电源电压和频率与产品规格相符,避免因电压过高导致损坏。
    - 注意正确连接线路,确保接线端子紧密可靠,以避免接触不良引发故障。
    - 在接通电源前,检查负载侧的最大电压降和最小切换电流,确保系统正常工作。

    5. 兼容性和支持


    TERMSERIES系列的固态继电器模块与标准的TS 35导轨兼容。制造商提供了详细的技术文档和支持服务,包括用户手册、安装指南和技术支持等,以确保用户能够顺利进行安装和维护。

    6. 常见问题与解决方案


    问题1:如何检查继电器的工作状态?
    - 解决方案:通过查看面板上的绿色LED指示灯,如果LED亮起,则表明继电器处于激活状态。
    问题2:更换继电器时,需要特别注意哪些事项?
    - 解决方案:确保新继电器的控制电压与原设备匹配,并仔细按照制造商提供的安装说明进行操作。

    7. 总结和推荐


    TERMSERIES TOP 120VAC RC 230VAC1A是一款高性能的固态继电器模块,具备出色的稳定性、可靠的保护功能和便捷的操作特性。其紧凑的设计和广泛的适用性使其成为工业自动化领域的理想选择。我们强烈推荐使用此产品,尤其是在需要高频开关和良好电磁兼容性的应用场景中。

2618390000参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 AC,过零
负载电压 24V~240V
输入电压 -
控制电压 -
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装

2618390000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2618390000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 固态继电器 WEIDMüLLER 2618390000 2618390000数据手册

2618390000封装设计

查看详情并下载
Symbol
Footprint
3D Model
