2453760000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: U-2453760000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线板-线至板 2453760000

2453760000概述

    OMNIMATE Power - Series LU: High-Performance PCB Terminal Overview

    1. 产品简介

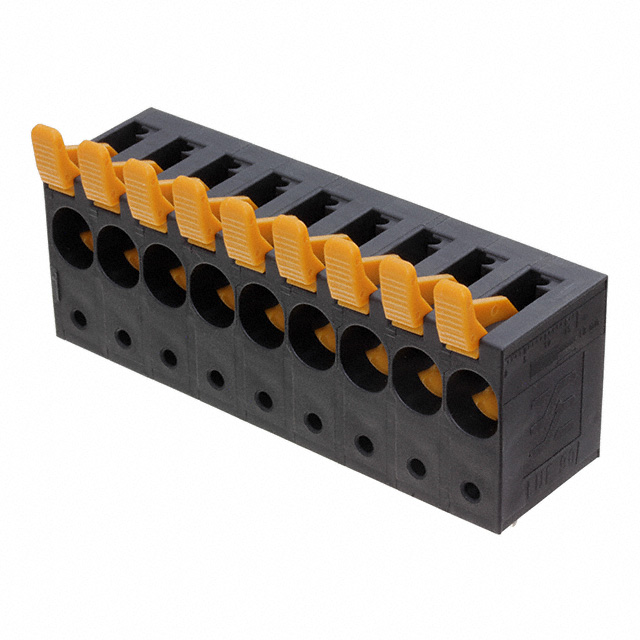

    OMNIMATE Power - 系列 LU 的 LUF 10.00/09/90V 5.0SN BK BX 是一款来自 Weidmüller Interface GmbH & Co. KG 的高性能印刷电路板端子。此款产品主要用于高密度安装的场合,适用于多种电器连接,包括工业自动化、楼宇自动化及通信设备等领域。它采用先进的 PUSH IN 连接系统,确保了快速、无工具操作的便捷性,同时保持了高可靠性的电连接。

    2. 技术参数


    - 物理尺寸:宽 91.58 mm(3.606 英寸),高 47.03 mm(1.852 英寸),深度 26.45 mm(1.041 英寸)。
    - 电气规格:IEC 额定电压为 1000V,额定电流为 76A;UL 额定电压为 600V,额定电流为 58A。
    - 适用导线范围:实心导线范围 0.5 mm² 至 16 mm²;绞合导线范围 6 mm² 至 16 mm²;柔性导线范围 0.5 mm² 至 16 mm²。
    - 连接方法:采用 PUSH IN 带操纵机构的连接方式,能够实现无工具操作,便于快速连接。
    - 环境要求:工作温度范围 -40°C 至 120°C,存储温度范围 -25°C 至 55°C,最大相对湿度 80%。
    - 认证与标准:符合 IEC、CSA、UL 认证标准。

    3. 产品特点和优势


    - 快速无工具连接:PUSH IN 连接系统允许无需工具即可快速连接,大大提高了安装效率。
    - 安全可靠的连接点:采用了“连接安全概念”,保证连接点始终稳固。
    - 测试方便:内置测试点用于 PS 2.0 测试插头和探针测试,方便调试和检测。
    - 增强的降额储备:由于使用了 WEMID 绝缘材料,提升了热稳定性。

    4. 应用案例和使用建议


    该产品常应用于工业自动化、楼宇自动化和通信设备等场景。根据技术手册中的信息,LUF 10.00/09/90V 5.0SN BK BX 端子特别适合高密度安装的需求。建议在实际应用中严格按照焊接温度曲线进行波峰焊接,确保产品质量和可靠性。此外,在选择焊接温度曲线时需考虑电路板厚度、铜层比例等因素。

    5. 兼容性和支持


    LUF 10.00/09/90V 5.0SN BK BX 端子兼容 DIN EN 61760-1 标准,可以与其他相关电子元器件和设备配套使用。Weidmüller 推出了详细的工程数据和图纸资料,以便用户更好地进行产品设计和应用。客户还可通过制造商官网获取更多支持和技术文档。

    6. 常见问题与解决方案


    - 问题:如何检查连接是否可靠?
    - 解决方案:使用适当的测试探针或 PS 2.0 测试插头进行测试。
    - 问题:焊接过程中如何控制温度曲线?
    - 解决方案:遵循制造商提供的焊接温度曲线,并注意调整加热和冷却速率以适应具体应用需求。
    - 问题:不同应用场景下的最佳焊接温度是多少?
    - 解决方案:依据 DIN EN 61760-1 标准,选择合适的应用温度曲线。

    7. 总结和推荐


    综上所述,OMNIMATE Power - 系列 LU 的 LUF 10.00/09/90V 5.0SN BK BX 端子凭借其高效的连接系统、安全可靠的设计和广泛的适用性,在多个领域都有着出色的表现。对于需要快速安装且追求稳定连接的工业自动化项目,这款端子无疑是一个非常优秀的选择。推荐在相关应用场景中优先考虑使用。

2453760000参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

2453760000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2453760000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2453760000 2453760000数据手册

2453760000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 17.4794 ¥ 148.5749
10+ $ 15.7281 ¥ 133.6889
库存: 10
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 1040.02
