2473010000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER

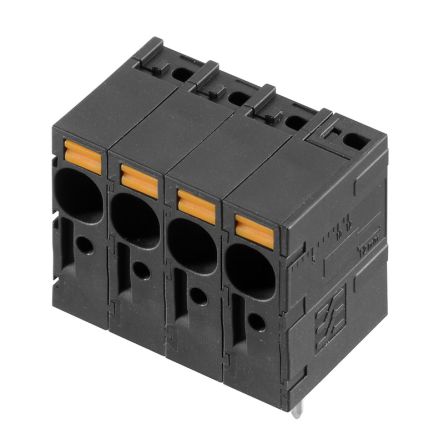

产品描述: Weidmuller PCB端子台 LL系列, 3路, 7.5mm节距, 印刷电路板
供应商型号: ET-3565482
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线板-线至板 2473010000

2473010000概述


    产品简介


    LLFS 7.50/03/90V 5.0SN BK BX 电子元器件
    LLFS 7.50/03/90V 5.0SN BK BX 是一款由德国威迪欧穆勒(Weidmüller Interface GmbH & Co. KG)设计和生产的印刷电路板终端产品。作为 OMNIMATE Power - 系列 的一部分,这款终端适用于高电流和高电压的应用环境。主要用途包括太阳能逆变器、频率转换器、伺服控制器以及电源供应系统。该终端采用无触点式压入连接方式,提供了高度的安全性和可靠性。

    技术参数


    - 型号:LLFS 7.50/03/90V 5.0SN BK BX
    - 制造商:威迪欧穆勒
    - 订购号:2473010000
    - 工作温度范围:最小-40°C,最大120°C
    - 绝缘强度:≥ 108 Ω
    - 触点材料:电镀铜(E-Cu)
    - 阻燃等级:UL 94 V-0
    - 额定电压(IEC标准):1000V
    - 额定电流(IEC标准):41A(最小)至34A(最大)
    - 额定电流(UL标准):600V下,最大电流为37A(B组)、37A(C组)和5A(D组)
    - 适用导线横截面:最小0.25mm²,最大6mm²
    - 尺寸:宽度23.5mm,高度30.56mm,深度20.05mm

    产品特点和优势


    - 工具无需安装:采用无触点式压入连接方式,使得安装过程更加便捷,不需要额外工具。
    - 安全性:触点表面电镀锡处理,确保长期使用下的导电稳定性和抗氧化能力。
    - 高可靠性和寿命:采用符合国际标准的材料和工艺,使得产品能够承受极端的工作环境。
    - IP 20防护等级:提供基本的防尘防水保护,确保产品安全。

    应用案例和使用建议


    应用案例
    太阳能逆变器:在这些设备中,LLFS 7.50/03/90V 5.0SN BK BX 可以用于将光伏阵列产生的直流电转换为可用的交流电。
    频率转换器和伺服控制器:这些设备通常需要高效且可靠的连接部件,以应对高电流和高电压的需求。
    电源供应系统:在电源管理系统中,这款终端可以实现稳定且高效的电力传输。
    使用建议
    - 在焊接过程中,务必遵循DIN EN 61760-1标准,并考虑板厚、铜层比例等因素选择合适的波峰焊曲线。
    - 当进行批量生产时,可以参考制造商提供的双波峰焊曲线,以达到最佳的焊接效果。
    - 对于单波峰焊接过程,焊接温度不宜超过260°C,总接触时间不超过10秒。
    - 在实际操作中,可以根据具体情况调整焊接参数,以确保连接质量和效率。

    兼容性和支持


    - 该产品可与不同类型的电线和端子配合使用,包括符合DIN 46228标准的带塑料护套和不带塑料护套的电线端子。
    - 威迪欧穆勒公司提供了相关的产品文档和技术支持,用户可以在官网上找到相关的工程数据、设计图纸以及测试报告。

    常见问题与解决方案


    - 问题:在焊接过程中,出现虚焊现象。
    - 解决办法:检查焊接曲线参数,适当增加预热时间和减缓冷却速度。
    - 问题:接线时发现端子无法固定。
    - 解决办法:确认导线横截面积是否在允许范围内,并检查是否有足够的挤压压力。
    - 问题:发现绝缘材料老化。
    - 解决办法:检查产品是否暴露在高温或潮湿环境中,如有必要,更换新的端子。

    总结和推荐


    LLFS 7.50/03/90V 5.0SN BK BX 终端是一款在高电流和高电压环境下表现出色的产品。其工具无需安装的设计、高性能的绝缘材料以及广泛的应用场景使其成为众多电子应用的理想选择。此外,威迪欧穆勒公司提供的支持和良好的文档也为用户提供了便利。对于追求高可靠性和长寿命的应用场合,我们强烈推荐使用该产品。

2473010000参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

2473010000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2473010000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2473010000 2473010000数据手册

2473010000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.0369 ¥ 59.4615
10+ $ 4.4814 ¥ 37.8681
25+ $ 4.121 ¥ 34.8227
50+ $ 4.0377 ¥ 34.1189
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 59.46
直接购买
加入购物车
