2476830000

产品分类: 其他继电器
厂牌: WEIDMüLLER
产品描述: 通用继电器 DIN导轨安装,螺纹安装
供应商型号: 281-6320-ND
供应商: Digi-Key
标准整包数: 1
WEIDMüLLER 其他继电器 2476830000

2476830000概述

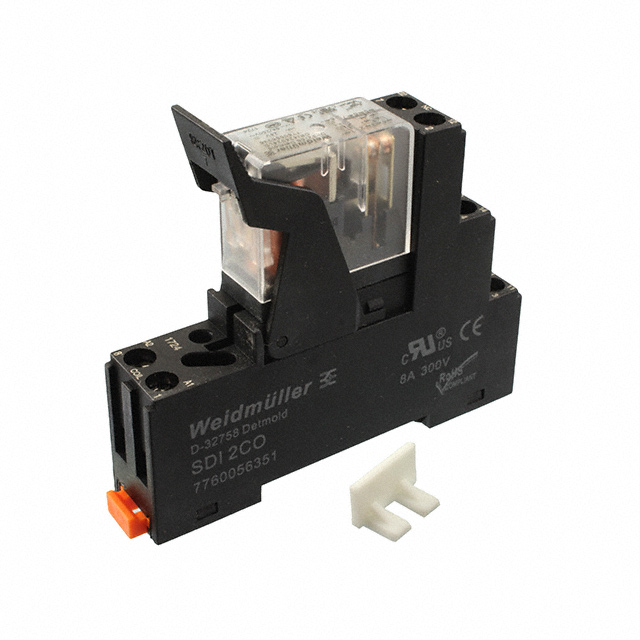

    电子元器件产品技术手册:DRIKIT 48VDC 2CO LD 继电器模块

    1. 产品简介


    DRIKIT 48VDC 2CO LD 是由德国威图(Weidmüller)生产的继电器模块。该产品专为需要高可靠性的控制电路设计,适用于广泛的工业自动化和控制系统。它具备双常开触点(2 CO),额定控制电压为48V直流电,能够处理高达5A的连续电流。通过完全组装和100%功能测试,用户可以轻松安装并确保系统的高效运行。

    2. 技术参数


    - 基本规格
    - 类型:DRIKIT 48VDC 2CO LD
    - 订购编号:2476830000
    - 尺寸:宽15.8mm,高80.2mm,深67.7mm
    - 净重:64g
    - 环境要求
    - 操作温度范围:-40°C 至 55°C
    - 储存温度范围:-40°C 至 85°C
    - 湿度:35% 至 85%,无冷凝
    - 输入特性
    - 额定控制电压:48V DC
    - 额定电流:DC 11.2mA
    - 功率等级:530mW
    - 拉合电压:典型值 36V / 7.2V DC
    - 线圈电阻:4300Ω ± 10%
    - 状态指示:绿色LED
    - 输出特性
    - 额定切换电压:250V AC
    - 最大切换电压:250V AC / DC
    - 连续电流:5A
    - 最大切换功率(电阻负载):交流1250VA,直流150W(24V)
    - 切换延迟时间:启动延迟≤15ms,关闭延迟≤10ms
    - 最小切换功率:10mA@12V,100mA@5V
    - 最大切换频率:0.1Hz
    - 接触特性
    - 接触类型:2个常开触点(AgNi)
    - 机械寿命:10百万次
    - 绝缘协调
    - 额定电压:250V
    - 冲击电压类别:III
    - 污染等级:II
    - 绝缘材料组:IIIb
    - 防护等级:IP20
    - 输入-输出间绝缘强度:4kVeff / 1分钟
    - 相邻触点间绝缘强度:1.5kVeff / 1分钟
    - 开路触点间绝缘强度:1kVeff / 1分钟
    - 冲击耐受电压:4.8kV(1.2/50µs)

    3. 产品特点和优势


    - 可靠性高:采用完全组装和100%功能测试,确保每个模块的稳定性和可靠性。
    - 快速便捷:提供测试按钮和机械开关位置指示器(可选),方便操作和维护。
    - 高效率:具有明确的切换延迟时间和最小切换功率要求,满足各种应用需求。
    - 适应性强:宽泛的操作温度范围和湿度要求使其适用于多种环境条件。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业自动化系统、楼宇自动化、电力传输控制等领域。
    - 使用建议:在安装前应检查连接导线是否符合规格要求,并确保连接稳固;使用过程中应注意定期检查以确保正常运行。

    5. 兼容性和支持


    - 兼容性:该模块支持标准的TS 35安装导轨,易于集成到现有的控制系统中。
    - 支持:Weidmüller提供相关文档下载和技术支持,包括认证证书和工程数据文件。

    6. 常见问题与解决方案


    - 问题1:如何进行接线?
    - 解决办法:参考附带的图纸和连接数据表进行正确接线。
    - 问题2:如何测试继电器是否正常工作?
    - 解决办法:利用万用表测量控制线圈两端的电阻,检查是否有正确的响应。
    - 问题3:更换模块时需要注意什么?
    - 解决办法:确保断电后再进行更换,并严格按照安装说明操作。

    7. 总结和推荐


    总体而言,DRIKIT 48VDC 2CO LD 是一款性能优异且可靠度高的继电器模块。其高效率、高可靠性和多功能性使其成为工业自动化和控制系统中的理想选择。我们强烈推荐在类似应用中使用这款产品。

2476830000参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2476830000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2476830000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他继电器 WEIDMüLLER 2476830000 2476830000数据手册

2476830000封装设计

查看详情并下载
Symbol
Footprint
3D Model
