1122850000

产品分类: 其他继电器
厂牌: WEIDMüLLER

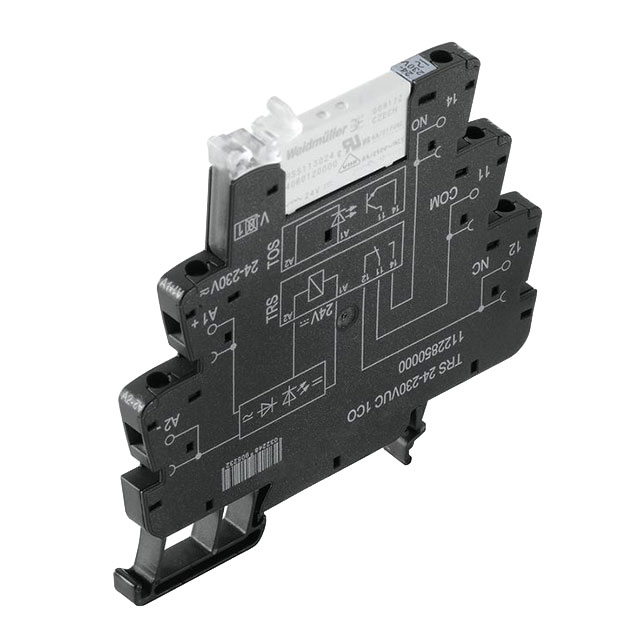

产品描述: Weidmuller 接口继电器, TRS系列, 线圈电压 24 → 230V 交流/直流, 触点配置 单刀双掷, DIN 导轨
供应商型号: 1122850000
供应商: Master
标准整包数: 1
WEIDMüLLER 其他继电器 1122850000

1122850000概述

    技术手册:TRS 24-230VUC 1CO继电器模块

    1. 产品简介


    TRS 24-230VUC 1CO 是由Weidmüller Interface GmbH & Co. KG生产的一款多功能继电器模块。该产品主要用于控制交流(AC)和直流(DC)电源的开关。它拥有一个单极接触点(1CO),并且可以根据需求选择不同的连接方式(螺钉连接或弹簧夹连接)。该产品可适用于各种工业控制系统,如自动化设备、工厂自动化系统等,广泛应用于电力传输、通信设施等领域。

    2. 技术参数


    - 基本参数
    - 型号: TRS 24-230VUC 1CO
    - 订货号: 1122850000
    - 制造商: Weidmüller Interface GmbH & Co. KG
    - 版本: TERMSERIES
    - 额定控制电压: 24...230V UC ±10%
    - 额定电流: 6A
    - 电源功率: 530 mW @ 24V DC, 930 mVA @ 230V AC
    - 输入端电压: 13V AC/DC (吸合电压),7V AC/5V DC (释放电压)
    - 输出端电压: 250V AC
    - 连续电流: 6A
    - 浪涌电流: 20A @ 20ms
    - 切换能力: 1500VA @ 250V AC,144W @ 24V DC
    - 额定绝缘电压: 300V
    - 绝缘强度: 4kVeff / 1min
    - 防触电等级: IP20
    - 温度范围: -40°C...60°C (操作温度),-40°C...85°C (存储温度)
    - 物理特性
    - 宽度: 6.4mm (0.252英寸)
    - 高度: 89.6mm (3.528英寸)
    - 深度: 87.8mm (3.457英寸)
    - 净重量: 38g
    - 湿度范围: 5-95% 相对湿度 (无冷凝)

    3. 产品特点和优势


    TRS 24-230VUC 1CO具有多个独特功能,使其在市场上具备明显优势。例如,它采用的AgNi触点材料能够提供可靠的电流切换能力,同时减少磨损。该模块还提供了多种电压输入选项(24...230V UC),以适应不同类型的控制电路需求。此外,内置的保护电路(如自由轮二极管和RC元件)可以提高系统的整体可靠性。

    4. 应用案例和使用建议


    该继电器模块通常用于需要高可靠性的控制场合,如工厂自动化、电力传输、通信设施等。具体应用示例包括工业自动化系统中的信号放大、设备保护和负载控制。根据手册中的示例图,安装时应确保接线正确,特别是对电源线和信号线进行合理布局,避免产生电磁干扰。
    使用建议:
    - 在安装过程中确保所有电线连接稳固,避免松动导致故障。
    - 根据实际负载需求选择合适的电压输入范围,避免超负荷运行。
    - 定期检查继电器的工作状态,及时更换老化的部件。

    5. 兼容性和支持


    TRS 24-230VUC 1CO支持广泛的连接方式,包括螺钉连接和弹簧夹连接,使其易于集成到现有的工业控制系统中。Weidmüller公司为该产品提供全面的技术支持和服务,包括快速响应的技术咨询、售后维护以及定制化解决方案。

    6. 常见问题与解决方案


    - Q: 继电器模块不工作怎么办?
    - A: 检查供电电压是否符合要求,确认连接线缆无损坏。

    - Q: 触点损坏如何处理?
    - A: 根据说明书更换新的触点,注意新触点的类型与原有设计一致。

    - Q: 开关频率过高导致模块发热怎么办?
    - A: 减少开关频率或增加散热措施,如增加风扇或外部冷却装置。

    7. 总结和推荐


    总体来看,TRS 24-230VUC 1CO继电器模块以其卓越的性能、广泛的适用性和强大的技术支持赢得了市场认可。对于那些需要高性能、高可靠性的控制系统来说,这款产品是一个理想的选择。建议客户在选择时结合具体的应用场景,充分考虑产品的各项指标,从而获得最佳的应用效果。

1122850000参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 90mm*6.4mm*88mm
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

1122850000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1122850000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他继电器 WEIDMüLLER 1122850000 1122850000数据手册

1122850000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.142 ¥ 263.7727
5+ $ 26.5197 ¥ 220.5004
30+ $ 25.3976 ¥ 211.0588
50+ $ 24.265 ¥ 198.7062
100+ $ 23.6109 ¥ 193.3498
250+ $ 21.7647 ¥ 178.2308
500+ $ 21.7647 ¥ 178.2308
库存: 126
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 263.77
