8693790000

产品分类: 其他继电器
厂牌: WEIDMüLLER
产品描述: 通用继电器 通孔安装
供应商型号: N-8693790000
供应商: 云汉优选
标准整包数: 1

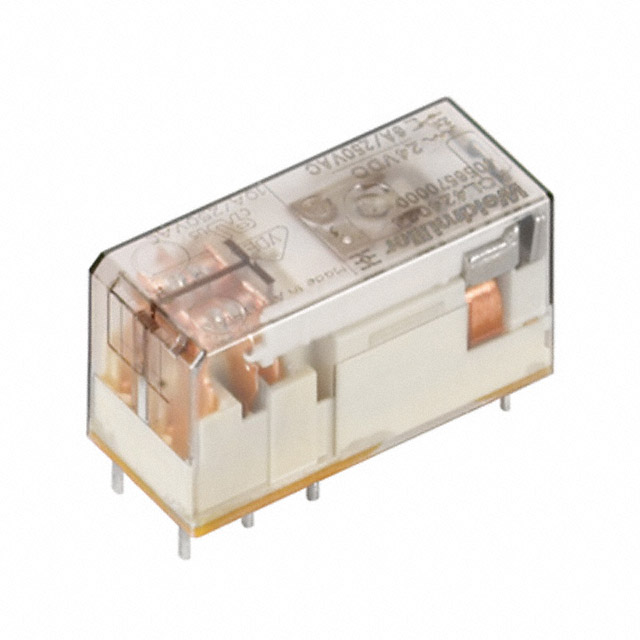

WEIDMüLLER 其他继电器 8693790000

8693790000概述


    产品简介


    RCL424005 是一款由 Weidmüller Interface GmbH & Co. KG 生产的标准继电器,属于 Riderseries 系列。该产品采用紧凑设计,配备两个常开(CO)触点,用于实现高可靠性控制。它主要应用于需要高效开关能力的工业控制系统,例如自动化的生产线、电机控制和电源管理等领域。RCL424005 具备多种电气特性,可适应不同的电压和电流要求,是工业自动化领域的理想选择。

    技术参数


    - 额定控制电压:5 V DC
    - 额定电流:66.7 mA
    - 线圈电阻:90 Ω ±10%
    - 功率等级:400 mW
    - 吸合/释放电压:4.2 V / 0.6 V
    - 额定切换电压:250 V AC
    - 连续电流:8 A
    - 最大切换功率:2000 VA
    - 最小切换功率:100 mA / 5 V,10 V / 10 mA,24 V / 1 mA
    - 输入切换频率:≤ 0.1 Hz
    - 机械寿命:AC 线圈 5 x 10^6 次循环,DC 线圈 30 x 10^6 次循环
    - 绝缘等级:额定电压 250 V
    - 隔离度:控制侧-负载侧 ≥ 10 mm
    - 耐压等级:控制侧-负载侧 5 kVeff / 1 min
    - 保护等级:IP 20
    - 阻燃等级:UL 94 V-0
    - 尺寸和重量:宽度 12.7 mm,高度 29 mm,深度 15.7 mm,净重 14.65 g
    - 工作温度范围:-40 °C...+70 °C
    - 存储温度范围:-40 °C...+85 °C

    产品特点和优势


    RCL424005 的独特功能包括:
    - 高达 30 x 10^6 次循环的机械寿命,确保长时间的可靠运行。
    - 多个安全认证,如 IEC 61810-1 和 UL508,保证产品的安全性与合规性。
    - 额定电压为 250 V AC 和连续电流为 8 A,使其适用于多种工业应用场景。
    - 小巧轻便的设计(宽度 12.7 mm,高度 29 mm),方便集成到各种系统中。

    应用案例和使用建议


    应用案例:RCL424005 常被应用于工业控制系统中的电机控制、电源管理和信号转换等场景。例如,在自动化生产线上,RCL424005 可以通过其出色的开关能力来控制不同工序之间的联动。
    使用建议:为了获得最佳性能,建议将 RCL424005 安装在通风良好且温度稳定的环境中,避免高温和高湿度的影响。此外,定期检查和清洁触点可以有效延长产品的使用寿命。

    兼容性和支持


    RCL424005 采用插接式连接,支持标准连接器,并可与 TERMEseries 等系列配件配合使用,形成完整的系统解决方案。Weidmüller 提供全方位的技术支持和售后服务,确保客户能够顺利安装和使用该产品。

    常见问题与解决方案


    - 问题1:如何更换 RCL424005 继电器?
    解答:根据安装说明,使用专用工具更换继电器。首先断电,然后拔出旧继电器,插入新继电器并重新连接。

    - 问题2:RCL424005 在高温环境下能否正常工作?
    解答:可以在-40 °C 至 +70 °C 的工作温度范围内稳定工作。如果环境温度过高,建议采取散热措施。

    总结和推荐


    总体而言,RCL424005 是一款性能优异、功能强大的继电器,特别适合工业自动化领域的应用。其高可靠性、耐用性和广泛的兼容性使得其在市场上具备很强的竞争优势。我们强烈推荐使用 RCL424005 作为高性能工业控制系统的首选组件。

8693790000参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 散装

8693790000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

8693790000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他继电器 WEIDMüLLER 8693790000 8693790000数据手册

8693790000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.2154 ¥ 18.8309
库存: 465
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 941.54
