7760054114

产品分类: 其他工具
厂牌: WEIDMüLLER
产品描述: Weidmuller 信号调理器, ACT20P 系列, DIN 导轨
供应商型号: 7760054114
供应商: 国内现货
标准整包数: 1
WEIDMüLLER 其他工具 7760054114

7760054114概述

    电子元器件产品技术手册:ACT20P-CI-CO

    1. 产品简介

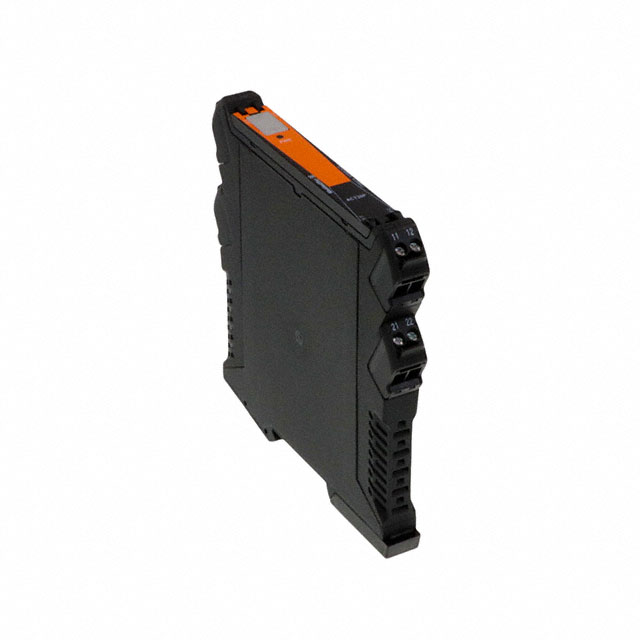

    产品名称:ACT20P-CI-CO
    制造商:Weidmüller Interface GmbH & Co. KG
    产品类型:信号转换器/隔离器
    主要功能:将电流信号(0-20mA)从输入端线性转换为输出端电流信号,并进行隔离处理。
    应用领域:广泛应用于工业自动化、过程控制等领域,特别是在需要精确测量和传输模拟信号的应用中。

    2. 技术参数


    | 参数 | 描述 |

    | 输入信号 | 0(4)-20 mA, 2-/3-wire transmitter, bi-directional HART® signal |
    | 输出信号 | 0(4)-20 mA, HART® digital signal |
    | 输入电流范围 | 0...20 mA, 4...20 mA |
    | 电压降 | ≤ 1 V |
    | 输出负载阻抗 | ≤ 550 Ω |
    | 精度 | < 0.1 % of end value |
    | 隔离类型 | 3-way isolator, between input/output/supply |
    | 温度系数 | 80 ppm/K |
    | 绝缘耐压 | 4 kV (1.2/50 µs) |
    | 绝缘电压 | 2 kV |
    | 电源电压 | 20...30 V DC |
    | 工作温度范围 | -20 °C...60 °C |
    | 存储温度范围 | -40 °C...85 °C |
    | 尺寸(宽×高×深) | 12.5 mm × 117.2 mm × 113.7 mm (0.492 inch × 4.614 inch × 4.476 inch) |
    | 净重 | 110 g |

    3. 产品特点和优势


    - 精确性:具有高精度(< 0.1% 的末端值),能够精确转换和隔离电流信号。
    - 多功能配置:可以通过显示屏、FDT/DTM软件或DIP开关简单配置。
    - 易用性:带有释放杠杆,便于操作。
    - 节省空间:仅12.5毫米宽,适合紧凑安装,最多可容纳两个通道。
    - 兼容性:具备HART®通信功能,兼容多种传感器和控制系统。
    - 安全性能:具备3方隔离功能,保证信号传输的安全可靠。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化生产线中用于实时监测和控制电流信号,确保生产过程的稳定性。
    - 在石油和化工行业中,用于监控复杂流程中的温度和压力变化。
    使用建议:
    - 在安装过程中注意正确的接线顺序,避免错误连接导致的损坏。
    - 定期检查前端传感器的状态,确保输入信号的准确性。
    - 在多设备环境中,确保隔离器和其它设备之间的电气兼容性。

    5. 兼容性和支持


    兼容性:
    - 支持HART®协议,可以与各种HART®兼容的传感器和控制系统无缝对接。
    - 提供多种安装方式,适用于不同类型的导轨安装。
    支持信息:
    - 厂商提供详细的用户文档和工程数据,如EPLAN、WSCAD、Zuken E3.S等格式的文档。
    - 提供在线资源和客户支持服务,帮助用户解决安装和使用中的问题。

    6. 常见问题与解决方案


    1. 问题:设备无法正常启动。
    解决方案:检查电源连接是否正确,确保供电电压在20-30 V DC范围内。
    2. 问题:输出信号不准确。
    解决方案:检查输入信号是否正确,调整设备设置以匹配传感器类型。
    3. 问题:设备发热严重。
    解决方案:检查设备的工作环境温度是否超过最大允许值(60°C),确保设备周围有足够的通风空间。

    7. 总结和推荐


    总结:
    ACT20P-CI-CO 是一款高性能的信号转换器/隔离器,具备高精度、易用性和良好的兼容性。其紧凑的设计使其成为空间受限环境下的理想选择。通过简单的配置方式和友好的用户界面,用户可以轻松地进行设备安装和调试。
    推荐:
    - 强烈推荐在需要高精度和高可靠性信号转换的工业自动化和过程控制应用中使用该产品。
    - 对于需要与HART®兼容设备进行无缝对接的应用场景,这款产品也表现优异。

7760054114参数

参数
长*宽*高 12.5mm*113.7mm*117.2mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

7760054114厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

7760054114数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他工具 WEIDMüLLER 7760054114 7760054114数据手册

7760054114封装设计

查看详情并下载
Symbol
Footprint
3D Model
