1330720000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: 1767702
供应商: 海外现货
标准整包数: 90
WEIDMüLLER 接线板-线至板 1330720000

1330720000概述

    LMF 5.08/03/90 3.5SN OR BX 技术手册

    产品简介

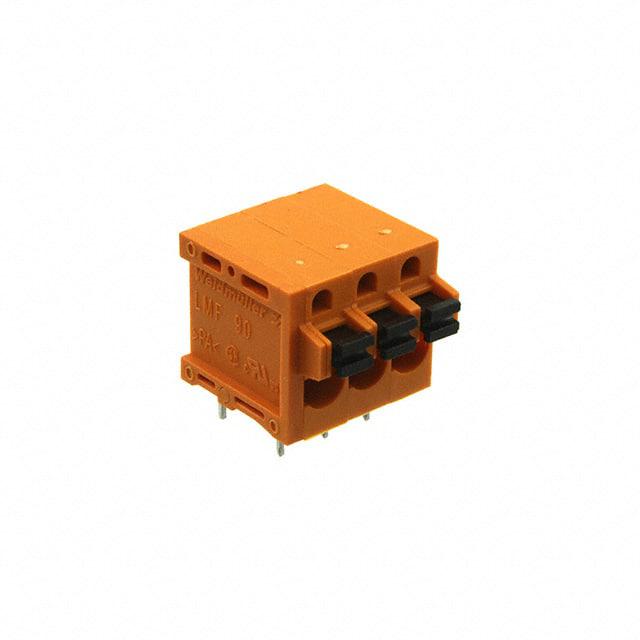

    LMF 5.08/03/90 3.5SN OR BX 是一款来自 Weidmüller Interface GmbH & Co. KG 的电子元器件,属于 OMNIMATE Signal 系列。这款PCB端子设计用于线缆横截面积高达 2.5 mm² 的应用场合。该产品采用独特的 PUSH IN 连接系统,适用于多种工业自动化设备、通信设施和楼宇控制系统等领域。

    技术参数


    - 额定电流:最高 24 A(温度为 20°C 时)
    - 额定电压:最高 400 V(污染等级 II/2)
    - 耐短路电流:3 次冲击,每次 1 秒钟,120 A
    - 连接方法:PUSH IN
    - 引脚间距:5.08 mm
    - 高度:18.3 mm
    - 宽度:17.86 mm
    - 最大相邻极数:每行最多 24 个
    - 颜色:橙色(类似 RAL 2000)

    产品特点和优势


    - PUSH IN 连接系统:允许快速、安全的接线操作。
    - 集成测试点:方便检查电路状态。
    - 安装方向可选:90° 和 180° 方向可供选择。
    - 材料性能:具有良好的绝缘电阻和阻燃等级(UL 94 V-0)。

    应用案例和使用建议


    - 应用案例:常用于工业自动化设备中,例如 PLC 控制系统、传感器接口和电机驱动器等。
    - 使用建议:在实际应用中,需根据具体的应用标准来设计端子与其它组件间的距离。确保电路的可靠性和安全性,特别注意连接稳定性。

    兼容性和支持


    - 兼容性:与同系列的其它组件兼容,可以灵活组合使用。
    - 支持信息:制造商提供详细的技术文档和客户服务,包括在线资源和支持。

    常见问题与解决方案


    - Q: 如何正确剥线?
    - A: 剥线长度应在 10 mm 左右,确保导线插入深度适宜,以获得最佳接触。

    - Q: 如何检测接触不良?
    - A: 使用万用表测量接触点的电阻,确保电阻值小于厂家规定的阈值。

    - Q: 如何进行焊接处理?
    - A: 遵循波峰焊的标准工艺,推荐使用单波或双波焊处理。焊接温度不宜超过 260°C,避免高温损伤元器件。

    总结和推荐


    LMF 5.08/03/90 3.5SN OR BX 在连接性能和可靠性方面表现出色,广泛应用于各种工业和商业环境中。凭借其 PUSH IN 连接系统的高效性和集成测试点的独特设计,它具备较高的市场竞争力。我们强烈推荐在需要高可靠性的工业控制应用中使用此产品。

1330720000参数

参数
长*宽*高 17.86mm(长度)*19.2mm(宽度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1330720000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1330720000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1330720000 1330720000数据手册
