1780420000

厂牌: WEIDMüLLER

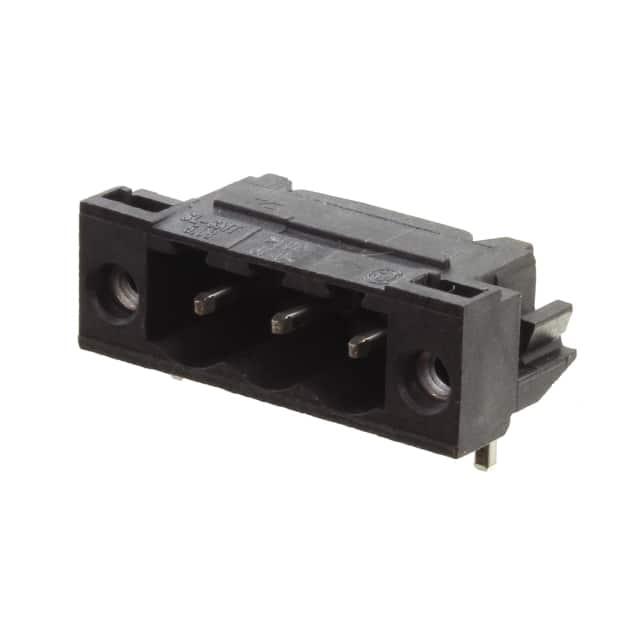

产品描述: Conn Shrouded Header (4 Sides) M 3 POS 5.08mm Solder RA Thru-Hole Box
供应商型号: 2509569
供应商: element14
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1780420000

1780420000概述


    产品简介


    本手册介绍的是Weidmüller公司生产的OMNIMATE Signal系列中的SL-SMT 5.08HC/03/90LF 3.2SN BK BX型PCB插件连接器。此款连接器为焊接式母头接线端子,适用于5.08毫米间距的布线系统,包含3个引脚,并设计为90度出线方向。此连接器专为高电流应用而设计(HC=High Current),并采用了防高温的焊锡引脚,可优化自动装配工艺。它符合IEC、UL等国际标准认证,并提供了多种颜色选择和自定义编码功能,以满足不同的安装需求。

    技术参数


    - 基本规格:
    - 额定电压(IEC):400V,额定电流(IEC):27.5A(Ta=20°C)
    - 额定电压(UL):300V,额定电流(UL):18.5A
    - 物理特性:
    - 引脚间距(P):5.08毫米(0.2英寸)
    - 引脚长度(l):3.2毫米,允许偏差-0.3毫米
    - 绝缘材料:LCP GF,具有较高的相对介电强度(CTI ≥ 175)和阻燃等级(UL 94 V-0)
    - 贮存温度范围:-25°C至+55°C,最大湿度80%
    - 工作温度范围:-50°C至+100°C,安装温度范围:-30°C至+100°C
    - 接触特性:
    - 接触材料:CuMg,表面镀层为镍/锡
    - 插拔次数:25次
    - 包装:
    - 单位包装:72个/盒

    产品特点和优势


    SL-SMT 5.08HC/03/90LF 3.2SN BK BX型连接器的主要优势在于其具备高电流承载能力,这使其特别适合于工业自动化控制系统的信号传输及电源连接应用。此外,该产品采用LCP GF绝缘材料,保证了优良的电气隔离性能;而独特的PUSH IN弹簧连接系统,则实现了便捷且无工具的导线连接方式,极大地提升了安装效率和可靠性。

    应用案例和使用建议


    该连接器已广泛应用于各类工业控制设备,如电机驱动系统、楼宇自动化系统、工厂自动化控制系统中,用于信号传输和电源分配。使用时应注意导线的最大横截面积限制(不超过3.31平方毫米),以确保最佳电气性能和机械稳定性。为了提高电路的整体可靠性和耐用性,建议在关键位置增加冗余连接器,并定期检查连接状态,确保长期稳定运行。

    兼容性和支持


    此连接器与Weidmüller公司同一系列的其他配件,如BLF 5.08HC/03/270LR SN型公头连接器,具有良好的互换性和兼容性。制造商提供了详尽的产品文档、技术指南和支持服务,帮助用户轻松获取必要的技术支持和维护信息。同时,产品也符合多项国际安全认证,包括RoHS指令,确保产品的环保合规性。

    常见问题与解决方案


    - 问题1:连接器的IP防护等级较低,可能会影响防水防尘性能。
    - 解决办法:根据具体的应用环境,在选择合适的安装位置时增加适当的保护措施,如使用密封垫圈或防护罩。

    - 问题2:导线插入困难,导致连接不稳固。
    - 解决办法:请确认导线直径是否超出连接器的额定范围,并正确按照安装指导进行操作。对于反复使用的场合,可考虑替换为具有更长寿命的型号。

    - 问题3:连接器在低温环境下无法正常工作。
    - 解决办法:确保使用前将连接器预热至工作温度范围内,避免冷脆现象影响正常使用。

    总结和推荐


    综上所述,SL-SMT 5.08HC/03/90LF 3.2SN BK BX型连接器凭借其出色的电流承载能力和创新的设计理念,在众多应用场景中表现出色。如果您正在寻找一种可靠且高效的解决方案来满足您的电力传输需求,那么这款产品无疑是理想的选择。基于以上优点,强烈推荐使用此款连接器。

1780420000参数

参数
长*宽*高 25.4mm(长度)*12mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1780420000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1780420000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1780420000 1780420000数据手册

1780420000封装设计

查看详情并下载
Symbol
Footprint
3D Model
