1330220000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: ET-2850511
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线板-线至板 1330220000

1330220000概述

    电子元器件产品技术手册:OMNIMATE Signal - 系列 LMF

    产品简介

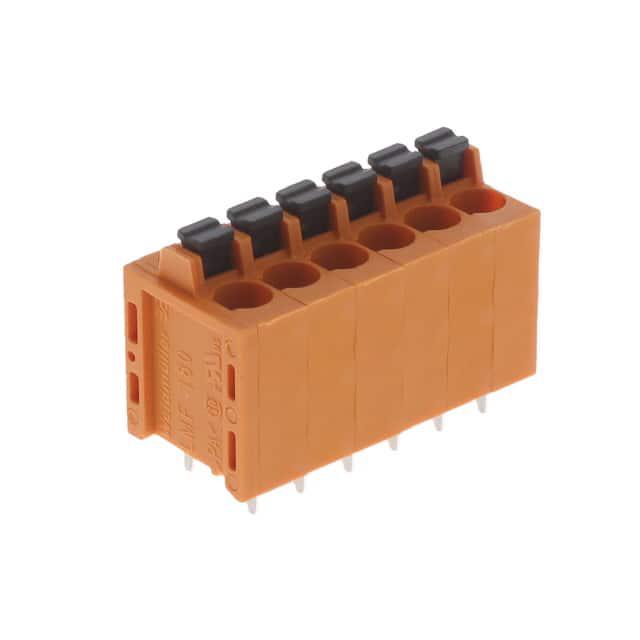

    LMF 5.00/06/180 3.5SN OR BX 是一款由 Weidmüller Interface GmbH & Co. KG 生产的印刷电路板端子(PCB终端)。它专为电线截面积高达2.5mm²的电路设计,采用PUSH IN连接系统,提供了方便快捷的安装方式。LMF系列的产品种类繁多,包括LMF和LMFS两种型号,前者带有推动器以方便打开终端点,后者则通过螺丝刀进行操作。这种设计旨在满足当前市场上对高效率、可靠性的需求。

    技术参数


    - 产品类型: PCB端子
    - 产品型号: LMF 5.00/06/180 3.5SN OR BX
    - 额定电流:
    - IEC: 24A (最小极数)
    - IEC: 24A (最大极数)
    - 额定电压:
    - IEC: 400V (污染等级II/2)
    - IEC: 320V (污染等级III/2)
    - IEC: 250V (污染等级III/3)
    - 绝缘材料: Wemid (PA),颜色:橙色
    - 存储温度范围: -25°C 到 55°C
    - 工作温度范围: -50°C 到 120°C
    - 接触材料: 镀锡铜(CuSn)
    - 适用导线截面范围:
    - 固体导线: 0.2mm²到2.5mm²
    - 柔性导线: 0.2mm²到2.5mm²
    - 带塑料护套的端子: 0.25mm²到2.5mm²

    产品特点和优势


    1. PUSH IN 连接系统: 提供便捷的安装体验,无需额外工具即可完成连接。
    2. 集成测试点: 可用作电位拾取点,便于电路检测。
    3. 180°导线出口方向: 支持灵活的布线需求,适用于不同应用场景。
    4. 高温防护: 具备出色的耐温性能,在宽广的工作温度范围内保持稳定性能。

    应用案例和使用建议


    LMF系列产品常用于工业自动化、机械控制、电力设备等领域,其广泛的适用性使其成为复杂电路系统中的理想选择。在实际应用中,为确保最佳效果,应注意以下几点:
    - 焊接工艺: 确保焊点符合标准要求,焊接温度不超过260°C。
    - 线路布置: 合理规划电路布局,充分利用180°导线出口的设计特点。

    兼容性和支持


    LMF系列端子具有良好的兼容性,可与其他标准导线和工具配合使用。Weidmüller公司提供详尽的技术支持和售后服务,以帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. Q: 焊接时出现虚焊怎么办?
    - A: 确保焊接温度和时间符合规范,必要时使用热风枪辅助加热。
    2. Q: 导线插入后不稳定如何处理?
    - A: 重新检查导线的截面是否符合要求,调整导线插入深度。
    3. Q: 端子表面变色是什么原因?
    - A: 检查是否有腐蚀或污染,使用专用清洁剂清理后再重新安装。

    总结和推荐


    LMF系列端子凭借其便捷的操作、可靠的性能和广泛的适用性,在众多应用场景中表现出色。无论是工业自动化还是机械设备控制,LMF系列都能提供高效稳定的解决方案。因此,我们强烈推荐此款产品,相信它能为您的项目带来卓越的表现。

1330220000参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1330220000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1330220000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1330220000 1330220000数据手册

1330220000封装设计

查看详情并下载
Symbol
Footprint
3D Model
