2466900000

产品分类: 开关电源
厂牌: WEIDMüLLER
产品描述: Weidmüller 导轨电源, Pro Top系列, 24V 直流输出, 85 → 277V 交流输入
供应商型号: 3279602
供应商: 海外现货
标准整包数: 1

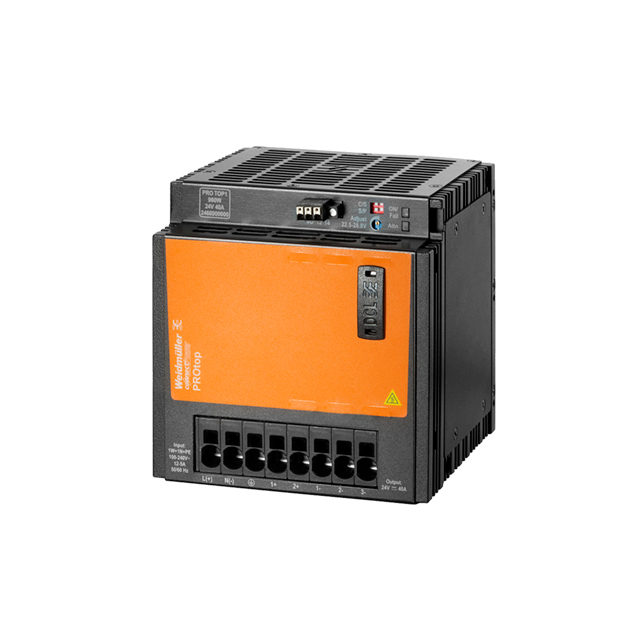

WEIDMüLLER 开关电源 2466900000

2466900000概述

    PROtop PRO TOP1 960W 24V 40A 技术手册

    1. 产品简介


    PROtop PRO TOP1 960W 24V 40A 是由 Weidmüller Interface GmbH & Co. KG 生产的一款高效率开关电源。这款电源具有卓越的动态范围和稳定的输出能力,适用于工业环境中要求高性能和高可靠性的应用。它能够在恶劣的工作条件下持续运行,提供了出色的过电压保护、振动防护和极端温度适应能力。

    2. 技术参数


    - 输入电压范围: AC 85...277 V, DC 80...410 V
    - 频率范围: AC 45...65 Hz
    - 额定输出电压: 24 V DC ± 1%
    - 最大输出功率: 960 W
    - 输出电流: 40 A @ 60 °C
    - 绝缘电压: 输入/地 4 kV, 输出/地 0.5 kV, 输入/输出 4 kV
    - 效率: 94%
    - 工作温度范围: -25 °C...70 °C
    - 存储温度范围: -40 °C...85 °C
    - 输入浪涌保护: 变阻器
    - 输出浪涌保护: DCL - 峰值负载储备 150% (5 s); 400% (15 ms)
    - MTBF (平均无故障时间): > 1,000,000 小时 (根据 IEC 1709)

    3. 产品特点和优势


    - 动态范围优异: 新的 DCL 技术使得该电源在触发断路器或启动电机时表现优异。
    - 高可靠性: 在恶劣环境下仍能保持高效稳定运行。
    - 强防护能力: 高效抵御过电压、振动和极端温度。
    - 宽输入电压范围: 支持广泛的应用环境,减少对特定输入电源的要求。
    - 高效率: 高达 94% 的效率确保节能和低损耗。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备中的电源供应
    - 大型机械设备中的电源管理
    - 电信基站的备用电源系统
    使用建议:
    - 在安装时保证充足的散热空间,特别是满载情况下需要 50 mm 清理空间。
    - 使用 PUSH IN 连接系统可以提高连接可靠性和操作便捷性。
    - 考虑到电源在高温度下的降额效应(每增加 1°C,功率下降 2.5%),应确保安装环境的通风良好。

    5. 兼容性和支持


    - 兼容性: PROtop PRO TOP1 960W 24V 40A 可以与多种电子元器件和设备兼容,特别是在工业自动化和电信基础设施中。
    - 支持和服务: Weidmüller 提供详尽的工程数据、用户文档和培训资源,确保客户能够充分利用该产品的优势。此外,该公司提供售后支持和技术服务,确保长期使用中的可靠性。

    6. 常见问题与解决方案


    - Q: 电源在高温下工作是否会影响其寿命?
    - A: 是的。温度每升高 1°C,效率会略有下降。建议在设计时考虑足够的冷却空间。

    - Q: 如何检查电源是否正常工作?
    - A: 检查 LED 状态灯。绿色表示正常运行,红色表示故障或过载。

    7. 总结和推荐


    综合评估:
    - 主要优点: 高效率、宽输入电压范围、优良的防护能力和出色的可靠性。
    - 推荐用途: 适用于工业自动化、大型机械设备和电信基站等高可靠性要求的场合。
    总之,PROtop PRO TOP1 960W 24V 40A 是一款值得信赖的高效率开关电源,适用于各种工业应用场景。通过其出色的性能和全面的支持服务,该产品在市场上具有很高的竞争力。

2466900000参数

参数
电流-输出2 -
电压-输出1 24V
输出数量 1
最小输入电压 85V(AC),80V(DC)
输出功率 960W
电压-输出2 -
电压-输出4 -
电压-输出3 -
负载调节 -
最大输入电压 277V(AC),410V(DC)
电流-输出1 -
长*宽*高 125mm*124mm*130mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

2466900000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2466900000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 开关电源 WEIDMüLLER 2466900000 2466900000数据手册

2466900000封装设计

查看详情并下载
Symbol
Footprint
3D Model
