首页  >  产品百科  >  1838540000

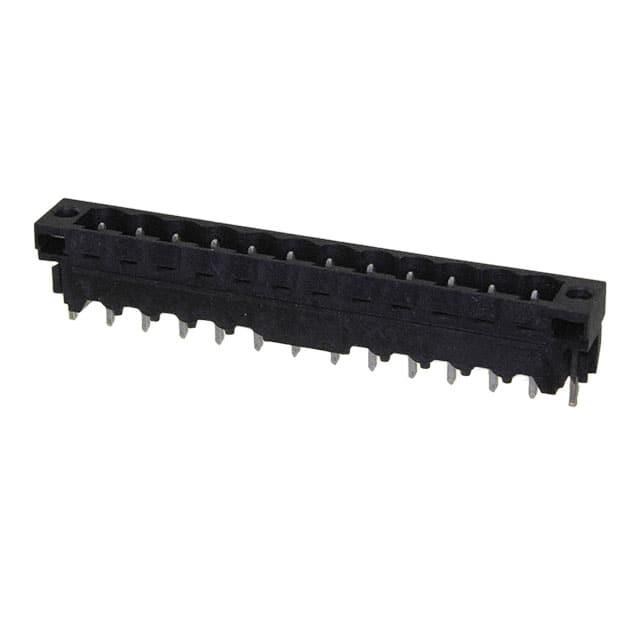

1838540000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header (4 Sides) M 12 POS 5.08mm Solder ST Thru-Hole Box
供应商型号: Q-BN-1838540000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1838540000

1838540000概述

    电子元器件产品技术手册

    产品简介


    Weidmüller的OMNIMATE Signal系列BL/SL 5.08是高可靠性PCB插件连接器,适用于广泛的应用场景。它具有男性引脚和THT/THR焊接连接,主要用于板级连接。该系列产品特别适合自动化组装过程,提供高温抵抗能力。12个极点和180°出线角度使其在多种电路设计中都能发挥重要作用。每个极点包含一个1.5毫米长的焊针,适用于回流和波峰焊接工艺。这款连接器还提供了用于标签的空间,可以通过编码实现更好的识别和安全性。

    技术参数


    | 参数 | 值 |

    | 产品类型 | PCB插件连接器 |
    | 连接方式 | 焊接连接 |
    | 引脚间距 | 5.08毫米(0.2英寸) |
    | 极数 | 12 |
    | 焊接长度 | 3.2毫米 |
    | 额定电压(IEC标准) | 400伏 |
    | 额定电流(IEC标准) | 最少12个极时为27.5安培,最多12个极时为19安培 |
    | 温度范围(存储) | -25°C至55°C |
    | 温度范围(操作) | -50°C至100°C |

    产品特点和优势


    - 高电流承载能力:采用高性能材料制造,可承受高达27.5安培的电流。
    - 温度适应性强:工作温度范围宽,可以在极端环境下可靠运行。
    - 自动组装兼容性:针对自动装配进行了优化,提高生产效率和可靠性。
    - 易于识别和编码:每个引脚都有足够的空间进行标记和编码,有助于提高电路板组装的准确性和一致性。
    - UL和CSA认证:满足国际安全标准,确保在各种应用中的安全性。

    应用案例和使用建议


    - 机器人控制系统:利用其高电流和高温适应性,可用于工业机器人的信号传输和控制模块。
    - 新能源汽车:能够承受较高温度和电流负荷,适用于电动汽车的动力电池管理系统。
    - 工业自动化设备:在复杂多变的工作环境中稳定工作,减少维护成本和停机时间。

    兼容性和支持


    - 该产品具有较好的兼容性,可以与其他品牌的PCB插件连接器互换使用,减少库存需求。
    - Weidmüller提供全面的技术支持和维护服务,包括安装指导和故障排查。

    常见问题与解决方案


    1. 焊点不牢固:可能是焊接温度或时间不足,建议调整焊接参数以达到最佳效果。
    2. 接触不良:检查是否有污垢或氧化物污染,必要时进行清洁处理。
    3. 焊接过程中变形:选择合适的焊接曲线和温度设置,避免过高的加热速率。

    总结和推荐


    综上所述,Weidmüller的OMNIMATE Signal系列BL/SL 5.08是一款具备高电流承载能力和宽温适应性的优质PCB插件连接器。它在自动化生产和恶劣环境下表现出色,适用于多种工业应用场合。鉴于其高性能和广泛适用性,强烈推荐使用此款产品。

1838540000参数

参数
长*宽*高 71.12mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1838540000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1838540000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1838540000 1838540000数据手册

1838540000封装设计

查看详情并下载
Symbol
Footprint
3D Model
