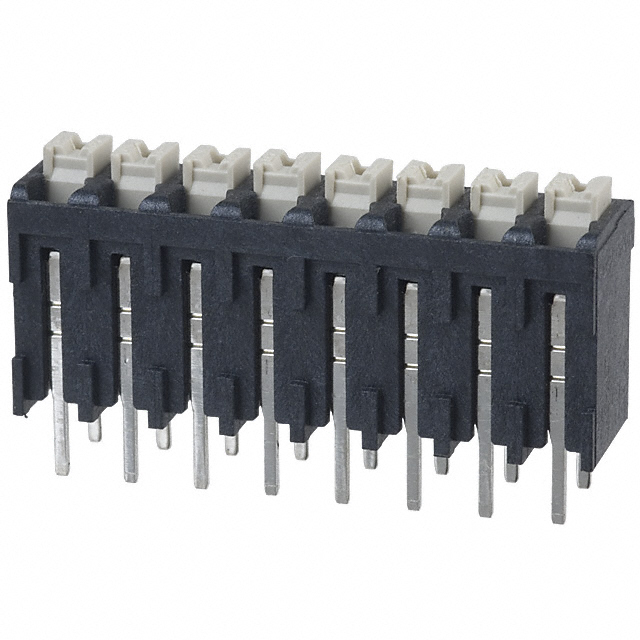

1825850000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: Weidmuller PCB端子台 LSF系列, 8路, 3.81mm节距, 表面
供应商型号: 2278396
供应商: 欧时
标准整包数: 1
WEIDMüLLER 接线板-线至板 1825850000

1825850000概述

    LSF-SMT 3.81/8/180 3.5 SW 技术手册

    产品简介


    LSF-SMT 3.81/8/180 3.5 SW 是一种 PCB 连接系统,采用推入式弹簧连接技术,专为 PCB 安装设计。此型号特别适用于需要高密度连接的应用场景。主要功能包括将导线可靠地固定到印刷电路板(PCB)上,通过回流焊方式实现焊接连接。它的典型应用领域涵盖了工业自动化、通信设备、医疗设备及各种控制系统。

    技术参数


    - 产品家族:系统 LS
    - 连接类型:推入式弹簧连接
    - 焊接方式:回流焊
    - 导线方向:180°
    - 间距:3.81 mm
    - 针脚数:8
    - 绝缘材料:LCP GF
    - 额定电流:17.5 A(20°C),14 A(40°C)
    - 额定电压:320 V(II/2类,2级污染),160 V(III/2 类,2级污染),160 V(III/3类,3级污染)
    - 冲击耐受电压:2.5 kV(II/2类,2级污染)
    - 抗短路能力:3 x 1s,80 A

    产品特点和优势


    1. 高效可靠的连接:推入式弹簧设计确保导线安全可靠地固定在 PCB 上,不易松动。
    2. 高密度安装:8个针脚的设计使得设备能够在紧凑的空间内完成复杂连接。
    3. 温度适应性强:可在 -25°C 到 55°C 的温度范围内正常工作。
    4. 防触电保护:符合 DIN VDE 0470 标准,提供 IP 20 防护等级,防止手指触电。

    应用案例和使用建议


    这种连接器广泛应用于自动化控制设备、通信设备及医疗设备等领域。例如,在自动化生产线中,它能有效连接复杂的传感器和执行机构。对于使用建议,我们建议:
    1. 在使用前仔细检查导线直径是否符合规格要求,确保连接可靠。
    2. 保持安装环境干燥,避免湿气对连接点造成损害。
    3. 定期进行电气测试,以确保连接系统的长期稳定性。

    兼容性和支持


    该连接器与同类的推入式弹簧连接器具有良好的兼容性,可以方便地与其他标准 PCB 组件配合使用。此外,制造商提供了全面的技术支持和维护服务,确保客户能够顺利使用产品并及时解决任何可能出现的问题。

    常见问题与解决方案


    1. 连接不稳定:可能是因为导线未正确固定。建议重新插入导线,确保导线完全插入并固定到位。
    2. 接触电阻增加:可能是由于导线表面氧化或脏污。建议清洁导线表面并重新进行连接。
    3. 焊接点损坏:可能是回流焊温度设置不当。建议重新调整焊接工艺参数并严格按照规定操作。

    总结和推荐


    综上所述,LSF-SMT 3.81/8/180 3.5 SW 连接器以其高可靠性、高效性和易于安装的特点,在多种应用场景中表现出色。考虑到其卓越的电气特性和广泛的应用范围,强烈推荐此款产品用于需要高密度连接的工业应用场合。

1825850000参数

参数
长*宽*高 30.87mm(长度)*8.5mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 管装

1825850000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1825850000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1825850000 1825850000数据手册

1825850000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0598 ¥ 25.8552
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.85
直接购买
加入购物车
