2500600000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: U-2500600000
供应商: 云汉优选
标准整包数: 1

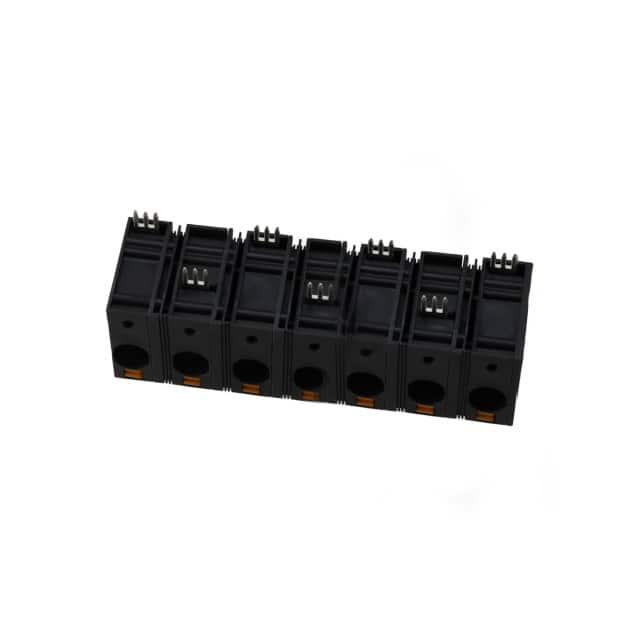

WEIDMüLLER 接线板-线至板 2500600000

2500600000概述

    电子元器件技术手册:OMNIMATE Power 系列 LU

    1. 产品简介


    OMNIMATE Power 系列 LU 是一款专为高电流和高电压需求设计的直接连接式端子。这款产品适用于太阳能逆变器、变频器、伺服控制器及电源等电力电子应用。通过 Push-in 连接方式,无需使用螺丝刀,使得安装过程更加快速便捷。

    2. 技术参数


    - 尺寸与重量
    - 宽度:101.8 毫米(4.008 英寸)
    - 高度:35 毫米(1.378 英寸),最低版本 30 毫米
    - 深度:28.55 毫米(1.124 英寸)
    - 净重:82.19 克
    - 系统参数
    - 产品系列:OMNIMATE Power 系列 LU
    - 导线连接方式:Push-in without actuator
    - 固定到 PCB 的方式:通孔焊接
    - 导线出口方向:90°
    - 引脚间距:15 毫米(0.591 英寸)
    - 引脚长度:5 毫米
    - 触电防护等级:DIN VDE 0470 和 DIN VDE 57 106,符合 IP20 和 IP10 标准
    - 绝缘材料
    - 材料:Wemid(PA)
    - 颜色代码:黑色
    - 额定值:CTI ≥ 600;绝缘强度 ≥ 108Ω
    - 可燃性等级:UL 94 V-0
    - 存储和工作温度范围
    - 存储温度:-25°C 至 55°C
    - 工作温度:-40°C 至 120°C
    - 导体适用范围
    - 最小截面积:0.5 mm²
    - 最大截面积:16 mm²
    - 额定电流(根据 IEC):最大 76 A

    3. 产品特点和优势


    - 适用于极端条件:UL 600 V 额定电压及 76 A 额定电流使其适用于高电压、大电流应用场合。
    - 快速连接:采用 Push-in 技术,简化了安装过程,减少了连接时间。
    - 触电安全:符合 DIN VDE 0470 和 DIN VDE 57 106 标准,提供 IP20 插入式和 IP10 拔出式的触点保护。

    4. 应用案例和使用建议


    - 应用案例:在太阳能逆变器、变频器及伺服控制器中作为高电流和高电压连接端子使用。
    - 使用建议:在安装过程中应遵循 DIN EN 61760-1 标准,特别是在进行波峰焊接时需要参考我们提供的单波和双波焊接曲线,确保焊接过程符合工艺要求。

    5. 兼容性和支持


    - 兼容性:这款端子能够与各种标准电线和电线端套管配合使用,例如 DIN 46228/1 和 DIN 46228/4 类型的电线端套管。
    - 支持:厂商提供了详细的技术文档和认证证书,确保产品质量并支持客户在安装和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题1:如何正确选择适合的波峰焊接曲线?
    - 解决方案:应考虑 PCB 厚度、铜层比例、单面/双面组装等因素,并参照提供的焊接曲线图选择合适的工艺参数。
    - 问题2:如何判断导线是否已经正确连接?
    - 解决方案:检查导线是否完全进入插槽,可以通过轻轻拉扯导线来验证是否牢固。

    7. 总结和推荐


    OMNIMATE Power 系列 LU 端子是一款针对高电流和高电压需求而设计的产品,具有快速安装、安全可靠的特点。尤其适用于工业电力应用领域,如太阳能逆变器、变频器等。建议在安装过程中严格遵守制造商提供的指南和标准,以确保最佳性能和长期可靠性。

2500600000参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

2500600000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2500600000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2500600000 2500600000数据手册

2500600000封装设计

查看详情并下载
Symbol
Footprint
3D Model
