2741470000

厂牌: WEIDMüLLER
产品描述: Weidmuller 5mm间距8p插拔式接线端子 插座头
供应商型号: 3653125
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 2741470000

2741470000概述


    产品简介

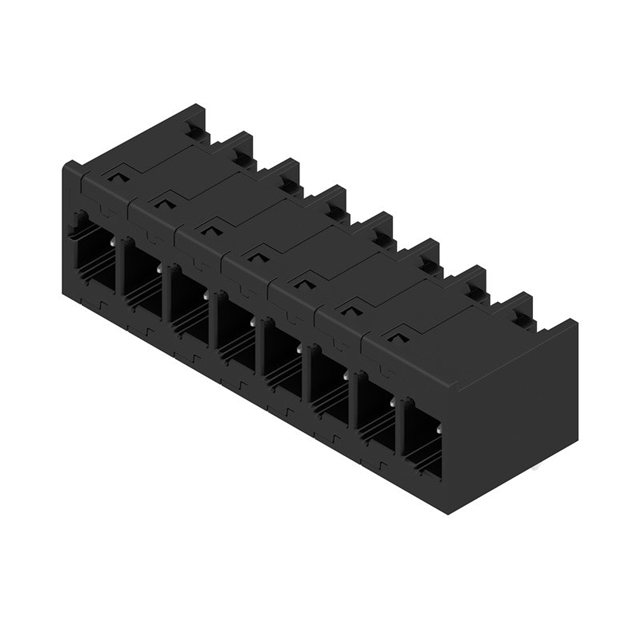

    Weidmüller的MHS 5/08 H T3 B T是一款具有快速安全SNAP IN连接技术的可配置接线端子产品。它属于信号、数据和电源混合组合模块化片概念系列的一部分,适用于最高要求的数字化和互联世界。这种未来的系统设计允许不同的混合组合,在一个单元内集成信号、数据和电源的功能。MHS 5/08 H T3 B T主要应用于高要求的工业自动化和控制系统领域,为各种电气连接提供了高效且可靠的解决方案。

    技术参数


    - 额定电压:IEC标准下为400V,UL标准下为300V
    - 额定电流:在20°C时为26.8A(最少极数),在40°C时为23.1A(最少极数)
    - 触点电阻:≤5mΩ
    - 插拔力:每极最大为8.5N
    - 抗拉力:每极最大为8.5N
    - 温湿度适应范围:存储温度-25°C到55°C,工作温度-50°C到100°C
    - 绝缘材料:PA 9T,黑颜色,符合CTI ≥ 600标准
    - UL阻燃等级:V-0
    - 接触材料:CuMg,表面镀锡

    产品特点和优势


    MHS 5/08 H T3 B T拥有诸多独特功能和优势,使其在市场上具备高度竞争力。首先,其采用的SNAP IN连接技术不仅提供了快速安装的优势,同时也确保了连接的安全性和可靠性。其次,该产品设计为模块化,支持信号、数据和电源的混合组合,从而极大地提高了系统的灵活性和多功能性。此外,该产品能够承受广泛的温度范围和湿度条件,使其在恶劣的工作环境中依然表现优异。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制领域,尤其是在需要可靠电气连接的场合。例如,它可以用于控制柜内的信号和电源传输,以及机器间的通信连接。对于用户来说,合理布局电路板上的焊盘尺寸是关键。由于插销直径为1.0x1.0mm,因此应根据制造商推荐的焊盘尺寸(1.4mm+0.1mm)进行加工,以确保最佳的连接效果。同时,在焊接过程中,应遵循推荐的波峰焊接曲线,确保焊接质量。

    兼容性和支持


    MHS 5/08 H T3 B T与配套的MPS 5/08 S TN B B型和MPS 5/08 S F4 TN B B型对接连接器兼容,这使得用户可以方便地进行不同模块之间的连接。Weidmüller公司提供了详尽的技术文档和客户支持服务,包括在线技术支持和定期的软件更新,帮助用户解决可能遇到的技术问题。

    常见问题与解决方案


    1. 插头和插座无法正确连接
    - 解决方案:检查插头和插座是否有异物或者损坏。清洁连接器并重新尝试连接。

    2. 接触不良导致电路故障
    - 解决方案:检查接触面是否氧化或者污染。清理接触面并重新涂抹适量的导电润滑剂。

    3. 温度过高导致接触电阻增加
    - 解决方案:改善散热措施,如增加散热片或者加强空气流通。

    总结和推荐


    综上所述,MHS 5/08 H T3 B T是一款非常适合高要求工业应用的电气连接解决方案。它的模块化设计、高性能的电气特性和广泛的温度适应范围使它在众多同类产品中脱颖而出。建议在需要高可靠性和灵活性的场合优先选择此产品。

2741470000参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

2741470000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2741470000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 2741470000 2741470000数据手册

2741470000封装设计

查看详情并下载
Symbol
Footprint
3D Model
