2472110000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: Weidmuller PCB端子台 LL系列, 5路, 7.5mm节距, 印刷电路板
供应商型号: 2472110000
供应商: 国内现货
标准整包数: 1

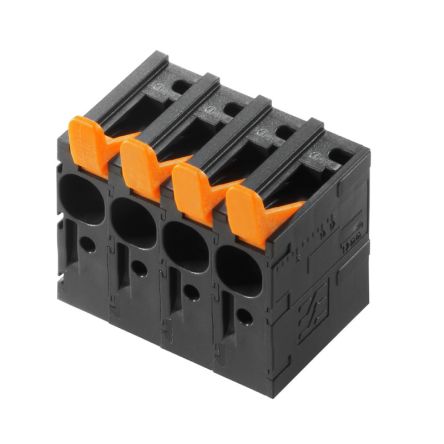

WEIDMüLLER 接线板-线至板 2472110000

2472110000概述

    # OMNIMATE Power - 系列 LL 电子元器件产品概述

    产品简介


    OMNIMATE Power - 系列 LL 是一款高性能的电子元器件,专为极端电流和电压需求而设计,适用于各种电源电子应用,如太阳能逆变器、频率转换器、伺服控制器和电源供应系统。此系列产品以其卓越的连接能力和耐用性在业界享有盛誉。

    技术参数


    主要技术规格
    - 产品类型: PCB终端
    - 型号: LLF 7.50/05/90V 5.0SN BK BX
    - 订货号: 2472110000
    - 认证标准:
    - IEC: 1000 V / 41 A / 0.5 - 6 mm²
    - UL: 600 V / 35 A / AWG 24 - AWG 8
    尺寸与重量
    - 净重: 18.014 克
    - 尺寸: 7.50 mm(间距)
    电气特性
    - 额定电流:
    - 最小值(20°C时): 41 A
    - 最大值(20°C时): 41 A
    - 最小值(40°C时): 41 A
    - 最大值(40°C时): 41 A
    - 额定电压:
    - 雷击电压等级 II/2: 1000 V
    - 雷击电压等级 III/2: 1000 V
    - 雷击电压等级 III/3: 1000 V
    - 额定冲击电压: 8 kV
    - 绝缘电阻: ≥ 10^8 Ω
    - UL 阻燃等级: V-0
    工作环境
    - 存储温度范围: -40°C 至 85°C
    - 最大相对湿度: 80%
    - 操作温度范围: -40°C 至 120°C
    - 安装温度范围: -25°C 至 120°C

    产品特点和优势


    OMNIMATE Power - 系列 LL 提供了出色的连接性能和稳定性,适用于恶劣的工作环境。其独特的特点包括:
    - 高可靠性和稳定性:能够在极端电流和电压环境下保持稳定性能。
    - 广泛的适用性:适用于各种电源电子应用,包括太阳能逆变器、频率转换器、伺服控制器和电源供应系统。
    - 易于安装和维护:采用直插式连接方式,简化安装流程,提高工作效率。
    - IP20防护等级:确保安全可靠的操作环境,符合DIN VDE标准。

    应用案例和使用建议


    OMNIMATE Power - 系列 LL 广泛应用于太阳能逆变器、频率转换器、伺服控制器和电源供应系统。例如,在太阳能逆变器中,它可以提供可靠的连接以应对不断变化的电流和电压要求。为了获得最佳效果,建议在安装时遵循制造商提供的详细指南,并确保所有接线符合相关标准。
    使用建议
    - 在安装前仔细检查每个接线点,确保正确无误。
    - 选择合适的导线和端子,以确保电气特性的匹配。
    - 定期进行维护检查,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 该产品可与其他兼容的电子元件和设备配合使用,确保系统整体的协调性和兼容性。
    - 支持与维护: 供应商提供详尽的技术文档和支持服务,以帮助客户解决任何可能遇到的问题。此外,客户还可以访问在线资源库,获取更多技术支持和资料。

    常见问题与解决方案


    - Q: 如何确定合适的导线规格?
    - A: 参考产品手册中的“导线适合连接”部分,根据所需电流和电压要求选择适当的导线规格。

    - Q: 如何处理连接不稳定的问题?
    - A: 检查所有连接点是否紧固,并确认导线和端子之间没有松动。如果问题依然存在,建议更换新的端子或导线,确保接触良好。

    总结和推荐


    综上所述,OMNIMATE Power - 系列 LL 是一款集高效能、稳定性和广泛应用于一体的优秀产品。它不仅能够满足各类电力电子应用的需求,还具备良好的兼容性和完善的售后服务体系。因此,我们强烈推荐这一系列的产品用于各种高要求的应用场景。
    总之,OMNIMATE Power - 系列 LL 是一个值得信赖的选择,无论是对于专业工程师还是对电子设备有一定了解的用户,都能从中受益匪浅。

2472110000参数

参数
长*宽*高 38.5mm(长度)*22.07mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2472110000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2472110000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2472110000 2472110000数据手册

2472110000封装设计

查看详情并下载
Symbol
Footprint
3D Model
