2500580000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: Weidmuller PCB端子台 LU系列, 4路, 15mm节距, 印刷电路板
供应商型号: 3565528
供应商: 海外现货
标准整包数: 1

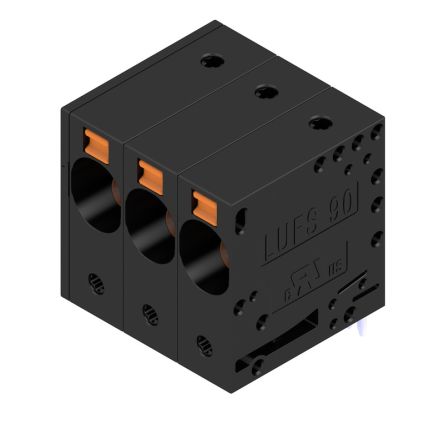

WEIDMüLLER 接线板-线至板 2500580000

2500580000概述


    产品简介


    产品类型与功能:
    LUFS 15.00/04/90V 5.0SN BK BX 是一种用于极端电流和电压要求的直接连接式电子元件,属于OMNIMATE Power系列的一部分。它特别适用于各类电力电子产品应用,如太阳能逆变器、频率转换器、伺服控制器及电源供应装置。
    应用领域:
    本产品广泛应用于需要高可靠性、高稳定性的工业场合,特别是电力电子领域,如可再生能源、工厂自动化和电信基础设施等。

    技术参数


    - 物理参数:
    - 宽度:56.8毫米(2.236英寸)
    - 高度:35毫米(1.378英寸)
    - 深度:28.55毫米(1.124英寸)
    - 净重:46.967克
    - 系统参数:
    - 接线方法:PUSH IN无操作器
    - 焊接引脚长度:5毫米
    - 插座孔径:1.7毫米(+0.1毫米公差)
    - 导线出口方向:90度
    - 螺丝刀槽:0.8 x 4.0毫米
    - 电气参数:
    - 绝缘材料:Wemid (PA),耐火等级UL 94 V-0
    - 额定电压:IEC:1000V,UL:600V
    - 额定电流:IEC:76A,UL:53A
    - 接线范围:0.5mm²至16mm²
    - 环境参数:
    - 储存温度:-25°C至55°C
    - 工作温度:-40°C至120°C
    - 最大相对湿度:80%

    产品特点和优势


    - 高性能和高可靠性: 即使在极端条件下也能确保稳定可靠的连接。
    - 推压接线方式: 提供无操作器的PUSH IN接线方式,简化安装过程,提升效率。
    - 多标准认证: 通过了多个国际标准的认证,包括IEC、UL、CSA等,确保广泛的适用性和合规性。
    - 宽广的工作温度范围: 适应各种严苛的工业环境。

    应用案例和使用建议


    应用场景:
    - 太阳能逆变器:高效传输电能,满足电力转换需求。
    - 频率转换器:提供稳定的电流和电压输出,增强转换效率。
    - 伺服控制器:确保信号传输的可靠性,提升控制精度。
    使用建议:
    - 在选择合适的波峰焊焊接轮廓时,需考虑PCB厚度、铜层比例等因素,以优化焊接效果。
    - 安装过程中尽量减少加热和冷却速率的变化,保证最佳焊接质量。

    兼容性和支持


    - 兼容性:
    - 与标准电气连接设备兼容,易于集成到现有系统中。
    - 支持和服务:
    - Weidmüller公司提供详尽的技术文档和支持服务,帮助客户进行产品选型和应用设计。

    常见问题与解决方案


    - 问题:焊接温度过高导致损坏
    - 解决方案:参照制造商推荐的焊接轮廓,严格按照推荐的加热和冷却速率执行焊接工艺。
    - 问题:接触不良导致性能下降
    - 解决方案:确保接线端子清洁且正确安装,按规范使用正确的电缆线径。

    总结和推荐


    总体而言,LUFS 15.00/04/90V 5.0SN BK BX凭借其高性能、高可靠性和广泛的应用范围,在电力电子行业中具有显著的优势。强烈推荐此产品作为工业级电力连接解决方案的最佳选择。

2500580000参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

2500580000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2500580000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2500580000 2500580000数据手册

2500580000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 110.7499
7+ ¥ 103.3666
13+ ¥ 103.3666
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 110.74
