9021170000

厂牌: WEIDMüLLER

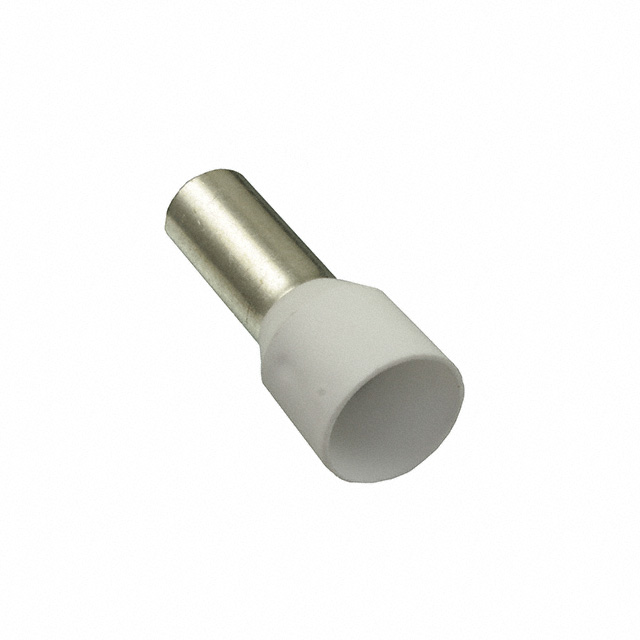

产品描述: Wire End Ferrule With Plastic Collars White
供应商型号: 9021170000
供应商: Master
标准整包数: 300
WEIDMüLLER 接线座- 配件 - 导线金属环 9021170000

9021170000概述

    电子元器件产品技术手册:线端接线套管

    产品简介


    线端接线套管(Wire-end Ferrule)是一种用于电线连接的重要电子元器件,主要用于确保电线在连接点处稳定且安全。本文将详细介绍型号为H16,0/24T W的线端接线套管,该产品适用于导体标称截面积为16平方毫米的电线。它具有塑料保护套,可有效防止氧化和腐蚀,确保长期稳定的电气接触。

    技术参数


    - 基本尺寸
    - 长度:24 mm
    - 宽度:9.6 mm
    - 高度:9.6 mm
    - 电气参数
    - 导体额定截面积:16 mm²
    - AWG标准:6
    - 总长度(L1):24 mm
    - 接触面长度(L2):12 mm
    - 接触面直径(D1):5.8 mm
    - 塑料套管直径(D2):8.8 mm
    - 金属套管厚度(S1):0.2 mm
    - 塑料套管厚度(S2):0.4 mm
    - 认证信息
    - 批准机构:ETIM、eClass等
    - 批准编码:
    - ETIM 2.0 EC000005
    - ETIM 3.0 EC000005
    - eClass 4.1 27-06-07-01
    - eClass 5.0 27-40-02-01
    - eClass 5.1 27-40-02-01

    产品特点和优势


    1. 塑料保护套:独特的塑料保护套设计可以有效地防止电线连接处的氧化和腐蚀,从而确保长期的电气稳定性。
    2. 高强度材料:金属套管采用优质材料,能够承受各种恶劣的工作环境,保证产品的耐用性和可靠性。
    3. 标准化设计:符合多种国际标准,如ETIM和eClass等,使得产品在全球范围内得到广泛应用。
    4. 易于安装:接触面设计合理,便于快速安装和拆卸,提高工作效率。

    应用案例和使用建议


    - 应用案例:适用于建筑电气布线、工业控制柜、电力设备等领域,特别是在需要高可靠性的场合。
    - 使用建议:
    - 在安装前检查电线的清洁度,确保没有氧化层或其他杂质,以保证良好的电气接触。
    - 使用合适的压接工具进行压接,确保套管与电线之间的紧密接触。
    - 对于高温、潮湿或有腐蚀性气体的环境,应选择更适合的材质以增强防护能力。

    兼容性和支持


    - 兼容性:该产品可与标准电线连接器、接线端子等其他电子元器件配合使用,适用于大多数工业和民用场合。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训等服务。

    常见问题与解决方案


    - 问题1:如何确保电线与套管之间的接触良好?
    - 解决方案:安装前清洁电线,并使用专用压接工具进行压接,确保电线与套管紧密接触。

    - 问题2:在高温环境下使用时,套管是否容易损坏?
    - 解决方案:选择耐高温材质的套管,并定期检查套管的完好性,确保其在高温环境下的稳定性。

    总结和推荐


    总体而言,型号为H16,0/24T W的线端接线套管在电气连接领域表现出色,具有高可靠性和易用性。特别适合于工业和建筑项目中的电气布线应用。通过严格的生产管理和全面的支持服务,该产品在市场上具有较强的竞争力。对于需要高效、稳定连接的场合,我们强烈推荐使用该款线端接线套管。

9021170000参数

参数
零件状态 在售
包装方式 散装

9021170000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9021170000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9021170000 9021170000数据手册

9021170000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.1363 ¥ 1.1542
2500+ $ 0.1235 ¥ 1.0268
5000+ $ 0.1183 ¥ 0.9831
7500+ $ 0.1135 ¥ 0.9434
25000+ $ 0.1086 ¥ 0.889
50000+ $ 0.107 ¥ 0.876
100000+ $ 0.1053 ¥ 0.8622
150000+ $ 0.1053 ¥ 0.8622
库存: 7000
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 346.26
