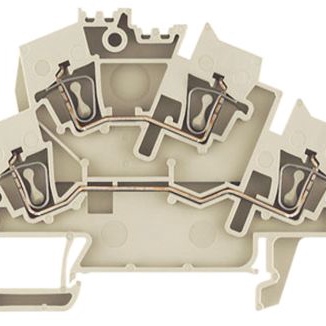

ZDK 2.5-2 - 1790990000

厂牌: WEIDMüLLER
产品描述: 魏德米勒 直通式接线端子 , Z系列, 双层, 米色, 钳制端接, 24A
供应商型号: 8240225
供应商: 欧时
标准整包数: 5
WEIDMüLLER 接线座- Din 轨道/通道 ZDK 2.5-2 - 1790990000

ZDK 2.5-2 - 1790990000概述


    产品简介


    产品类型:
    本产品为德国威端(Weidmüller)公司生产的ZDK 2.5-2型穿心式接线端子。该端子属于Z系列,设计用于配电和自动化控制系统中的电气连接,特别适用于高压和高温环境下。
    主要功能:
    - 大范围的压接能力,能适应多种类型的导线连接。
    - 可实现单层或多层连接。
    - 集成测试点,方便进行测试和检查。
    - 支持双层连接和交叉连接,方便电位分配。
    应用领域:
    广泛应用于工业控制、配电系统、自动化设备等领域,特别是在需要高可靠性和稳定性的场合。

    技术参数


    - 尺寸与重量:
    - 宽度:5.1毫米
    - 高度:72.5毫米
    - 深度:54.5毫米
    - 净重:9.78克
    - 温度范围:
    - 连续操作温度范围:-50°C至120°C
    - 额定数据:
    - 最大电压(ATEX):550V
    - 最大电流(ATEX):20A
    - 最大导线截面积(ATEX):2.5平方毫米
    - 额定电压:800V
    - 额定电流:24A
    - 绝缘材料:
    - 绝缘材料:Wemid
    - 阻燃等级:UL 94 V-0
    - 认证:
    - ATEX认证:KEMA97ATEX4677U
    - IECEx认证:IECEXULD05.0009U

    产品特点和优势


    - 多功能性:ZDK 2.5-2型端子支持多层连接和交叉连接,能够适应各种复杂的电气连接需求。
    - 高可靠性:在极端温度下仍能保持稳定,适合在恶劣环境下使用。
    - 易于安装:设计简洁,安装方便,有助于减少安装时间。
    - 高安全标准:通过了ATEX和IECEx认证,适用于爆炸性环境中。

    应用案例和使用建议


    应用案例:
    - 在风电场项目中,ZDK 2.5-2型端子被用于高压电缆的连接,确保电力传输的安全可靠。
    - 在自动化控制系统中,该端子常用于不同电位之间的分配和管理,提高系统的稳定性。
    使用建议:
    - 正确压接导线:确保使用正确的工具和方法进行导线压接,以避免松动或接触不良。
    - 保持环境干燥:在高湿度或潮湿环境下使用时,应采取适当的防护措施,防止端子内部积水导致短路。

    兼容性和支持


    - 兼容性:该端子与同类Z系列的产品兼容,可与其他威端产品如插件式跨接线一起使用,实现灵活的电位分配。
    - 技术支持:威端公司提供全面的技术支持和售后服务,包括技术咨询、维修服务和备件供应。

    常见问题与解决方案


    1. 问题:端子连接不稳定。
    - 解决方案:检查导线压接是否符合要求,必要时重新压接。确保导线的长度合适且无损坏。

    2. 问题:端子发热严重。
    - 解决方案:检查是否过载,确认导线截面积是否匹配,排除过热风险。

    总结和推荐


    综合评估:
    - 主要优点:ZDK 2.5-2型端子具有高可靠性、多功能性和广泛的适用性,适合在复杂和高要求的应用环境中使用。
    - 推荐理由:鉴于其优异的技术参数、良好的兼容性以及完善的售后服务,强烈推荐此产品给需要高性能电气连接解决方案的用户。
    综上所述,ZDK 2.5-2型端子是一款值得信赖的高品质产品,适用于多个行业领域的高可靠性电气连接需求。

ZDK 2.5-2 - 1790990000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

ZDK 2.5-2 - 1790990000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER ZDK 2.5-2 - 1790990000 ZDK 2.5-2 - 1790990000数据手册

ZDK 2.5-2 - 1790990000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.3223 ¥ 36.5233
库存: 420
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 182.61
