1690910000

厂牌: WEIDMüLLER
产品描述: Conn Terminal Block SKT 5 POS 3.5mm Crimp ST Cable Mount 10A Box
供应商型号: 2852975
供应商: element14
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1690910000

1690910000概述

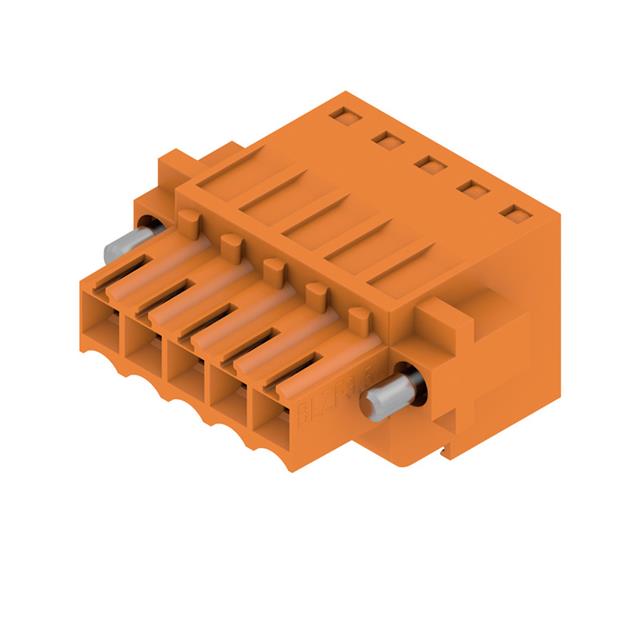

    # BLZF 3.5/180F 3.50 mm (0.138 inch) PCB Plug-In Connector

    产品简介


    BLZF 3.5/180F 是一款专为印刷电路板(PCB)设计的插接式连接器。它采用了夹紧式连接技术,可适用于最大截面积为1.5平方毫米的导线。这款连接器具有5个插针,提供180度出线方向。其设计旨在提高电子设备的可靠性和效率,广泛应用于工业控制、通信系统、自动化设备等领域。

    技术参数


    以下是BLZF 3.5/180F 的主要技术参数:
    - 连接系统: 夹紧式连接
    - 出线方向: 180度
    - 引脚间距: 3.5毫米(0.138英寸)
    - 引脚数: 5个
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT),颜色为橙色(接近RAL 2000色号)
    - 接触材料: 铜合金,表面镀锡
    - 夹紧范围: 最小0.13平方毫米,最大1.5平方毫米
    - 适用导线直径: 最大2.9毫米
    - 额定电流:
    - 温度为20°C时:最小14.5安培,最大10安培
    - 温度为40°C时:最小12安培,最大8安培
    - 额定电压: 过电压等级II/2时为320伏特;过电压等级III/2时为160伏特;过电压等级III/3时为160伏特
    - 冲击耐压: 所有过电压等级下均为2.5千伏
    - 短路电流抵抗力: 1秒内承受3次,每次100安培
    - 认证: 满足UL 1059、CSA标准及相关的安全要求

    产品特点和优势


    - 可靠的连接方式: 夹紧式连接技术确保了稳定的电接触和高机械强度。
    - 广泛的应用范围: 适用于多种工业环境下的导线连接,尤其适合需要高频操作的应用场合。
    - 安全性能: 按照DIN VDE 0470标准设计,提供IP 20级别的电击保护。
    - 耐用性: 使用UL 94 V-0级阻燃材料制成,能够经受长期的高温和压力环境。
    - 兼容性: 与市场上主流的180度出线方向标准相匹配,便于集成到现有系统中。

    应用案例和使用建议


    BLZF 3.5/180F 主要用于各种工业控制系统中,如PLC模块连接、电机控制单元、传感器和执行器之间的信号传输。在使用过程中,建议遵循以下指导:
    - 确保导线截面符合制造商规定范围,以保证最佳连接效果。
    - 在安装前清洁接触点,避免氧化层影响连接可靠性。
    - 根据实际需求选择合适的连接器型号(例如不同引脚数量),确保系统兼容性和效率。

    兼容性和支持


    - 兼容性: 该连接器采用标准的180度出线方向设计,易于与其他标准配件或设备配套使用。
    - 支持服务: 厂商提供详尽的技术文档和支持服务,帮助客户解决使用过程中的技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 检查导线是否正确插入,并确保端子完全夹紧。必要时重新安装。|
    | 接触电阻过高 | 确保接触面清洁无尘,考虑更换新的端子。|

    总结和推荐


    总体而言,BLZF 3.5/180F 是一款高性能的PCB插接式连接器,具备优异的安全性和可靠性。其广泛的应用范围和卓越的设计使其成为工业自动化领域的重要组件。强烈推荐在需要稳定且高效导线连接的场合使用此产品。

1690910000参数

参数
长*宽*高 17.5mm(长度)*21.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1690910000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1690910000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1690910000 1690910000数据手册

1690910000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2654 ¥ 60.8113
10+ $ 5.7295 ¥ 47.9558
50+ $ 4.9385 ¥ 41.3349
100+ $ 4.741 ¥ 39.6824
250+ $ 4.1821 ¥ 35.0038
500+ $ 3.9077 ¥ 32.7074
库存: 50
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 60.81
