1703800000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: Conn Terminal Block 24 POS 3.5mm Solder ST Thru-Hole 10A Box
供应商型号: Q-BN-1703800000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1703800000

1703800000概述


    产品简介

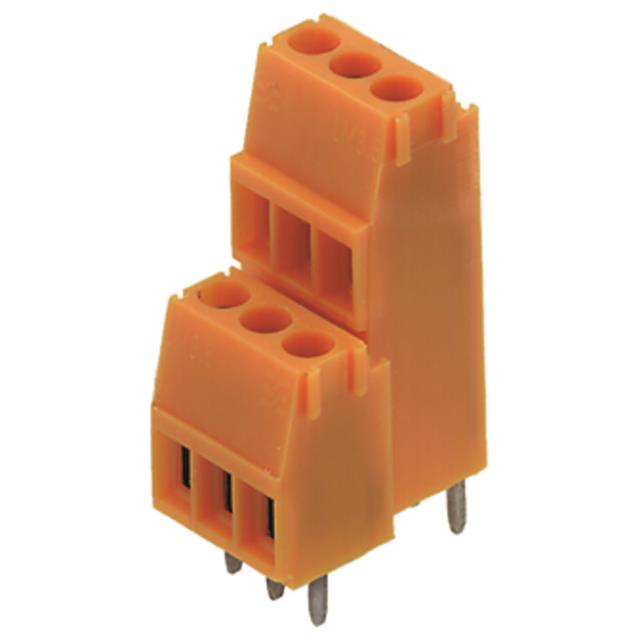

    LM2N 3.5 是一种专为印刷电路板(PCB)设计的终端连接系统。它采用夹紧轭连接方式,通过焊接固定在电路板上。LM2N 3.5 的核心特点是其多功能性,适用于多种电气连接应用,尤其适合于需要高密度连接的应用场合。此外,LM2N 3.5 以其优异的机械稳定性和电气性能而著称,使其成为电子设备制造的理想选择。

    技术参数


    - 型号: LM2N 3.5/24 3.2 OR
    - 连接类型: PCB 终端,夹紧轭连接,焊接连接
    - 最大夹紧范围: 2.08 mm²
    - 间距: 3.50 mm
    - 极数: 24
    - 角度: 90°
    - 尺寸: 箱式
    - 紧固扭矩: 0.2 Nm(最小值),0.2 Nm(最大值)
    - 绝缘材料: 聚酰胺(PA)
    - 颜色: 橙色
    - 温度范围: 存储温度 -20°C 至 55°C
    - 电击防护等级: IP 20
    - 电气规格: 额定电流(20°C时):13 A(最小值),12 A(最大值);额定电压(过电压等级/污染等级 II/2):320 V

    产品特点和优势


    LM2N 3.5 系列产品具有多项显著特点:
    - 高密度连接: 每个连接单元可以容纳多达 48 极,提供高密度的电气连接。
    - 可靠的电气性能: 具有优异的电气性能,能在各种工作条件下保持稳定的电气连接。
    - 良好的机械稳定性: 采用聚酰胺材料制成,确保连接系统具有出色的机械强度和耐用性。
    - 安全可靠: 满足相关标准(如 DIN VDE 0470)的电气安全要求,确保用户的使用安全。
    - 安装便捷: 夹紧轭连接方式使得安装简单快捷,提高了生产效率。

    应用案例和使用建议


    LM2N 3.5 主要应用于需要高密度电气连接的场合,例如工业控制设备、自动化系统及通信设备。具体应用案例包括工业自动化控制系统、智能楼宇系统、通信基站等。
    使用建议:
    - 注意安装方向: 在安装时,请确保连接方向与线路布局一致,以避免不必要的返工。
    - 正确使用工具: 使用符合标准的螺丝刀进行紧固操作,避免过度紧固导致损坏。
    - 环境适应性: 确保工作环境温度不超出存储温度范围(-20°C 至 55°C),以免影响其正常工作。

    兼容性和支持


    LM2N 3.5 系列产品兼容市面上大多数标准 PCB 设计,可用于广泛的电子设备中。制造商提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。此外,还可以根据客户需求提供定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现接触不良 | 确保螺丝刀刀片符合标准尺寸(0.4 x 2.5 mm),并正确调整紧固扭矩。 |
    | 长期使用后电气性能下降 | 定期检查连接点是否有腐蚀或磨损现象,并及时更换损坏部件。 |

    总结和推荐


    综上所述,LM2N 3.5 系列产品是一款高效、可靠的 PCB 连接系统,具有广泛的应用前景。它不仅具备高密度连接能力,还具有良好的电气性能和机械稳定性,能够在苛刻的工作环境下长期稳定运行。因此,强烈推荐此产品用于需要高可靠性电气连接的应用场景。

1703800000参数

参数
长*宽*高 42.6mm(长度)*16.75mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1703800000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1703800000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1703800000 1703800000数据手册

1703800000封装设计

查看详情并下载
Symbol
Footprint
3D Model
