1614460000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1614460000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1614460000

1614460000概述


    产品简介

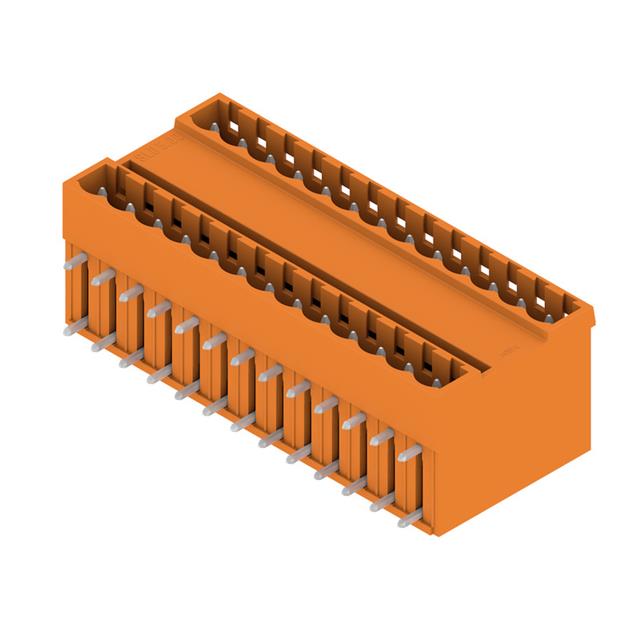

    SLD 5.00R20/26/3.2SN OR 是一种用于印刷电路板(PCB)的插接式连接器,属于公头连接器系列。该连接器通过焊接方式固定在PCB上,并具有90°的出线弯角设计。它适用于需要高可靠性电气连接的应用场景,广泛应用于工业控制、通信设备、自动化系统等领域。

    技术参数


    - 尺寸与安装
    - 适配PCB:焊接连接
    - 出线角度:90°
    - 针距:5 mm
    - 针距(英寸):0.197 英寸
    - 极数:26
    - 焊针长度:3.2 mm
    - 是否可编码:是
    - 接线端子排数:2
    - 每个极的焊针数:1
    - 安装孔直径:1.3 mm
    - 安装孔公差:+ 0.1 mm
    - 长度L1:60 mm
    - 长度L1(英寸):2.362 英寸
    - 绝缘材料
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 色彩:橙色(类似RAL 2000)
    - 绝缘材料组别:I
    - 阻燃等级:UL 94 V-0
    - 相比体积电阻指数(CTI):≥ 600
    - 接触材料
    - 接触基材:铜锡合金(CuSn)
    - 接触面处理:镀锡
    - 工作温度
    - 工作温度范围(持续运行):最低 -25°C,最高 100°C
    - 储存温度范围:最低 -25°C,最高 55°C
    - 最大储存湿度:80%

    产品特点和优势


    - 安全保护
    - 符合DIN VDE 0470标准,防止后手触电
    - 可靠连接
    - 高强度绝缘材料,耐高温高压
    - 90°出线设计,节省空间并便于布线
    - 耐用性强
    - 采用铜锡合金接触材料,镀锡表面处理,延长使用寿命
    - 优异的电气性能和机械稳定性

    应用案例和使用建议


    应用案例
    SLD 5.00R20/26/3.2SN OR 常见于工业控制系统中,例如PLC与PCB之间的信号传输。其独特的90°出线设计非常适合紧凑型布局。
    使用建议
    - 在安装时,确保安装孔的公差在允许范围内,以保证可靠的焊接连接。
    - 需要特别注意清洁安装孔,避免灰尘或异物影响焊接质量。
    - 对于高频率或高电流的应用场景,应考虑加强散热措施以保证连接器的稳定运行。

    兼容性和支持


    - 兼容性
    - SLD 5.00R20/26/3.2SN OR 可与其他符合相同针距和极数标准的连接器兼容。

    - 支持和维护
    - 提供CAD模型下载(P-CAD格式),方便设计者进行集成。
    - 厂商提供技术支持,包括安装指导和故障排除服务。

    常见问题与解决方案


    - 问题一:焊接不牢固
    - 解决方案:检查安装孔直径和公差,确保焊针插入时无明显阻力。

    - 问题二:插拔力过大
    - 解决方案:检查接触材料是否有磨损或污染,必要时更换连接器。

    总结和推荐


    综上所述,SLD 5.00R20/26/3.2SN OR 连接器凭借其高性能的绝缘材料、可靠的安全保护和出色的电气特性,在多种应用场景中表现出色。其易于安装和坚固耐用的特点使其成为工业控制领域的理想选择。我们强烈推荐这款连接器,特别是在需要高可靠性和高电流承载能力的场合。

    希望上述内容能帮助您全面了解 SLD 5.00R20/26/3.2SN OR 连接器的产品特性和应用优势。如果您有任何疑问或需要进一步的技术支持,请随时联系我们。

1614460000参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1614460000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1614460000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1614460000 1614460000数据手册

1614460000封装设计

查看详情并下载
Symbol
Footprint
3D Model
