首页  >  产品百科  >  8978580000

8978580000

产品分类: 其他工具
厂牌: WEIDMüLLER
产品描述: Weidmuller 信号调理器, ACT20X 系列, 面板安装
供应商型号: 9028050
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 其他工具 8978580000

8978580000概述

    ACT20X CBX200 USB 技术手册概述

    1. 产品简介

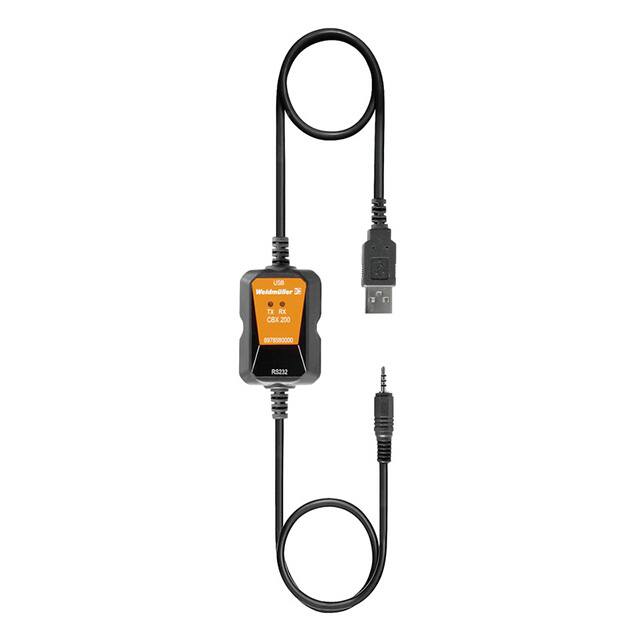

    ACT20X CBX200 USB 是一款由德国 Weidmüller Interface GmbH & Co. KG 生产的接口转换设备,主要用于连接计算机与特定型号的信号隔离转换器。该产品旨在实现方便快捷的配置和校准操作,如其配套的 Weidmüller DTM 库软件中所述,适用于 ITXPlus、WAVE TTA 和 ACT20 系列的信号隔离转换器。此外,这款 USB 接口适配器具有一个状态指示灯,用于显示通信模式(发送/接收),并提供便捷的驱动程序下载链接。

    2. 技术参数


    以下是 ACT20X CBX200 USB 的关键技术规格和性能指标:
    | 参数类别 | 具体参数值 |

    | 输入
    | 输入接口类型 | USB 2.0(USB Type-A 插头) |
    | 输入电压范围 | 1.6 V 至 5.6 V |
    | 输入电阻 | 22 kΩ |
    | 最大输入电流 | ≤ 100 mA |
    | 输出
    | 输出接口类型 | RS232(4 针 2.5 mm 插座) |
    | 输出电压 | 3.3 V 调节 |
    | 最大输出电流 | 3 A |
    | 最大传输速率 | ≤ 115 kBd |
    | 激活信号电压范围 | 9 V 至 15 V (典型值 12 V) |
    | 接口电平范围 | 1.8 V 至 5.6 V |
    | 工作环境
    | 操作温度范围 | -10°C 至 50°C |
    | 存储温度范围 | -25°C 至 70°C |
    | 工作湿度 | 10% 至 90%(无冷凝现象) |
    | 绝缘性能
    | 输入/输出间绝缘电压 | 2.5 kV |
    | 符合标准 | DIN EN 50178、DIN EN 61000-4-2 |

    3. 产品特点和优势


    - 易用性强:CBX200 USB 设备支持通过 USB 接口快速接入计算机,并提供直观的状态指示灯,便于监控通信状态。
    - 通用兼容性:适配 ITXPlus、WAVE TTA 和 ACT20 系列信号隔离转换器,扩展性强。
    - 强大的工业级防护:满足 DIN EN 50178 和 EN 61000-4-2 的标准,具备高绝缘电压等级,适合复杂工业环境。
    - 环保设计:符合 RoHS 标准,减少对环境的影响。

    4. 应用案例和使用建议


    应用案例:
    CBX200 USB 广泛应用于需要通过 USB 接口进行远程配置和调试的场合,例如在工厂自动化系统中,用于配置 ITXPlus 和 ACT20 系列设备。
    使用建议:
    - 在寒冷或高温环境中使用时,确保设备处于推荐的工作温度范围内,以保证稳定运行。
    - 尽量避免长时间暴露于高湿环境下,以防冷凝水影响电路板稳定性。
    - 驱动程序可直接从官网下载,使用前务必确认操作系统兼容性。

    5. 兼容性和支持


    CBX200 USB 提供与主流计算机操作系统(如 Windows 和 Linux)的良好兼容性,其驱动程序已集成到 Weidmüller 的 DTM 库中。厂商承诺提供技术支持服务,如有问题可通过官方网站或全球销售网络联系客服。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | USB 接口未被识别 | 检查驱动程序安装是否完整;重新启动计算机 |
    | 设备状态指示灯不亮 | 检查电源连接是否正确;检查 USB 数据线是否正常 |
    | 传输速率低 | 更换高质量的数据线;检查两端接口清洁程度 |

    7. 总结和推荐


    综上所述,ACT20X CBX200 USB 是一款高性能、高可靠性的 USB-RS232 接口转换器,特别适合工业自动化领域的应用需求。其易用性、兼容性和稳定性使其在市场上具有显著的竞争优势。因此,我们强烈推荐此产品给需要灵活配置工业信号转换器的专业人士和企业用户。
    联系信息:
    - 制造商:Weidmüller Interface GmbH & Co. KG
    - 地址:Klingenbergstraße 16, D-32758 Detmold, Germany
    - 联系电话:+49 5231 14-0
    - 官网:[www.weidmueller.com](http://www.weidmueller.com)

8978580000参数

参数
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

8978580000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

8978580000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他工具 WEIDMüLLER 8978580000 8978580000数据手册

8978580000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 846.7298
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 846.72
直接购买
加入购物车
