WEIDMüLLER  1155840000

1155840000概述

    电子元器件产品技术手册

    1. 产品简介

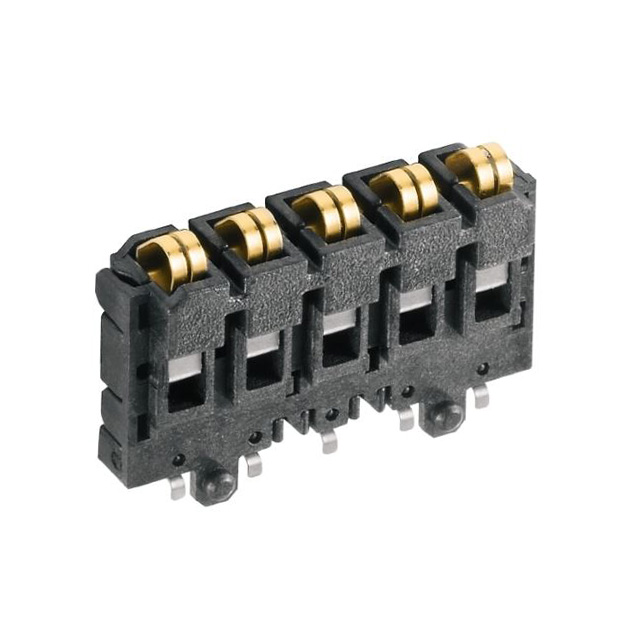

    SR-SMD 4.50/05/90 AU BK BX 是由 Weidmüller Interface GmbH & Co. KG 生产的一款印刷电路板插接式连接器。主要用于实现模块化电子设备中的总线连接。该连接器具有紧凑的设计,适用于各种工业应用,如自动化控制系统、电力系统和通信设备等。

    2. 技术参数


    - 长度: 24 mm (0.945 英寸)
    - 宽度: 16.3 mm (0.642 英寸)
    - 高度: 5.9 mm (0.232 英寸)
    - 重量: 2.94 g
    - 连接方式: 贴片/通孔焊接连接
    - 极数: 5 极
    - 接触针长公差: +0.1 / -0.3 mm
    - 材料: 绝缘材料为液晶聚合物(LCP)
    - 颜色: 黑色
    - 额定温度范围: -50°C 至 100°C
    - 额定湿度: 最大相对湿度 80%
    - 插拔寿命: 25 次
    - 额定电压: 符合 IEC 60664-1 和 IEC 61984 标准
    - 接触表面: 镀金

    3. 产品特点和优势


    - 无限可扩展性: 该连接器可以覆盖所有系统宽度,从 6 mm 到 67 mm 的模块化应用。
    - 易于服务: 即使在现有模块组中更换模块也非常容易,不会影响邻近模块。
    - 高可用性: 采用五组镀金双拱形接触点,确保与轨状总线的永久可靠连接。
    - SMD 可回流焊: 支持完全自动组装,提高了生产效率。
    - 适应性强: 设计符合 IEC 标准,适用于多种工业应用。

    4. 应用案例和使用建议


    该连接器广泛应用于自动化控制系统、电力系统和通信设备等领域。例如,在一个工业自动化控制系统中,多个传感器和执行器可以通过该连接器接入中央控制系统,从而简化系统的布线和管理。使用建议包括:
    - 在选择波峰焊接工艺时,要根据 PCB 厚度和铜层比例等因素选择合适的焊接参数。
    - 使用回流焊接工艺时,建议采用预热时间为 60 秒、峰值温度在 245°C 至 254°C 之间的典型焊接曲线。
    - 确保焊接过程中的加热率不超过 +3K/s,冷却率不小于 -6K/s。

    5. 兼容性和支持


    该产品与标准的 35 mm 安装导轨兼容,可以无缝集成到模块化电子设备中。厂商提供了详尽的技术支持和文档,包括回流焊接曲线、波峰焊接曲线及详细的产品说明书。

    6. 常见问题与解决方案


    - Q: 如何确定合适的焊接曲线?
    - A: 根据 PCB 材质和组件的具体要求,选择相应的焊接曲线。通常建议参考产品说明书中的典型焊接曲线进行设定。

    - Q: 连接器在高温下是否会失效?
    - A: 不会,该连接器可以在 -50°C 至 100°C 的宽温度范围内正常工作。确保在设计和使用过程中不要超出此范围。

    - Q: 如何确保连接器的可靠连接?
    - A: 使用镀金的双拱形接触点和正确的焊接工艺,确保连接的稳定性和可靠性。定期检查连接部位,避免因氧化或其他因素导致的接触不良。

    7. 总结和推荐


    SR-SMD 4.50/05/90 AU BK BX 连接器凭借其无限的可扩展性、易安装性以及对高温环境的良好适应能力,在工业应用中表现出色。其高质量的镀金接触面和高可靠性使其在市场上具备很强的竞争力。因此,推荐在需要高效、可靠连接的电子设备中使用该产品。

1155840000参数

参数
长*宽*高 24mm*16.3mm*5.9mm
零件状态 在售
包装方式 散装

1155840000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1155840000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER WEIDMüLLER 1155840000 1155840000数据手册

1155840000封装设计

查看详情并下载
Symbol
Footprint
3D Model
