1012690000

厂牌: WEIDMüLLER
产品描述:
供应商型号: N-1012690000
供应商: 云汉优选
标准整包数: 1

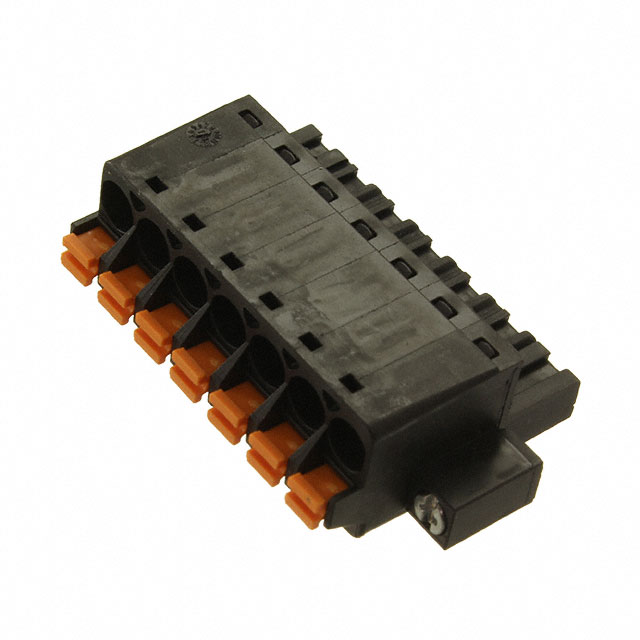

WEIDMüLLER 接线座- 接头/插头和插口 1012690000

1012690000概述


    产品简介


    BLF 5.08/180F SN 是一款适用于PCB(印刷电路板)连接系统的插件连接器,其特点是采用推入式(PUSH IN)弹簧连接设计。这类连接器广泛应用于各种工业控制系统、自动化设备、通信设备以及家电设备中,以实现高效且可靠的电路连接。

    技术参数


    以下是BLF 5.08/180F SN 的关键技术参数:
    - 产品编号: 1012690000
    - 型号: BLF 5.08/07/180F SN BK BX
    - 连接类型: 推入式(PUSH IN),弹簧连接
    - 最大导线截面积: 3.31 mm²
    - 针距: 5.08 mm (0.2 英寸)
    - 针数: 7
    - 方向: 180°
    - 绝缘材料: PBT(聚对苯二甲酸丁二醇酯)
    - 颜色: 黑色
    - 接触材料: 镀锡铜(CuSn)
    - 阻燃等级: UL 94 V-0
    - 防护等级: IP 20,防指触
    - 电压等级:
    - 污染等级II/2: 400 V
    - 污染等级III/2: 320 V
    - 污染等级III/3: 250 V
    - 冲击电压等级:
    - 污染等级II/2: 4 kV
    - 污染等级III/2: 4 kV
    - 污染等级III/3: 4 kV
    - 额定电流:
    - 20°C 下,最少针数时: 18.5 A
    - 20°C 下,最多针数时: 6 A
    - 40°C 下,最少针数时: 12.5 A
    - 40°C 下,最多针数时: 6 A
    - 短时耐受电流: 3 x 1 秒内承受 120 A

    产品特点和优势


    BLF 5.08/180F SN 具有以下几个显著的优势:
    - 可靠性高:采用弹簧连接设计,确保连接的稳定性与可靠性。
    - 操作简便:推入式设计使接线更为简单快捷。
    - 广泛的适用性:支持不同规格的导线连接,适用于多种应用场景。
    - 优秀的机械和电气性能:能够在高温环境下保持良好的电气性能,具备优良的绝缘性和抗老化性。

    应用案例和使用建议


    应用案例
    此款连接器通常应用于工业控制设备、自动化系统和各类机械设备中,用于实现高效稳定的电路连接。例如,在某个自动化生产线上,BLF 5.08/180F SN 可用于连接电源线和传感器信号线,保证生产线的稳定运行。
    使用建议
    - 在安装前,确保导线已经正确剥离并预压端子。
    - 确认导线截面在允许范围内,避免因过大或过小的导线导致连接失效。
    - 定期检查连接器的状态,确保其良好运作。


    兼容性和支持


    BLF 5.08/180F SN 与其他相关电子元件具有良好的兼容性,可以广泛应用于现有的PCB布局中。制造商提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    - 问题: 导线插入后松动
    - 解决方案: 检查导线是否已正确压紧,确认导线截面符合要求,并重新插入导线。
    - 问题: 连接器温度过高
    - 解决方案: 检查连接是否稳固,确保没有虚接情况,如果温度持续升高,考虑更换新的连接器。

    总结和推荐


    BLF 5.08/180F SN是一款性能优异、可靠度高的PCB连接器,适用于多种工业应用场景。其推入式设计不仅简化了操作流程,也提高了连接的稳定性。总体来看,该产品具有出色的电气和机械性能,是值得推荐的优质产品。

1012690000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1012690000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1012690000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1012690000 1012690000数据手册

1012690000封装设计

查看详情并下载
Symbol
Footprint
3D Model
