1165940002

产品分类: 其他线缆
厂牌: WEIDMüLLER
产品描述:
供应商型号: 3289796
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 其他线缆 1165940002

1165940002概述

    电子元器件产品技术手册:工业以太网线缆

    产品简介

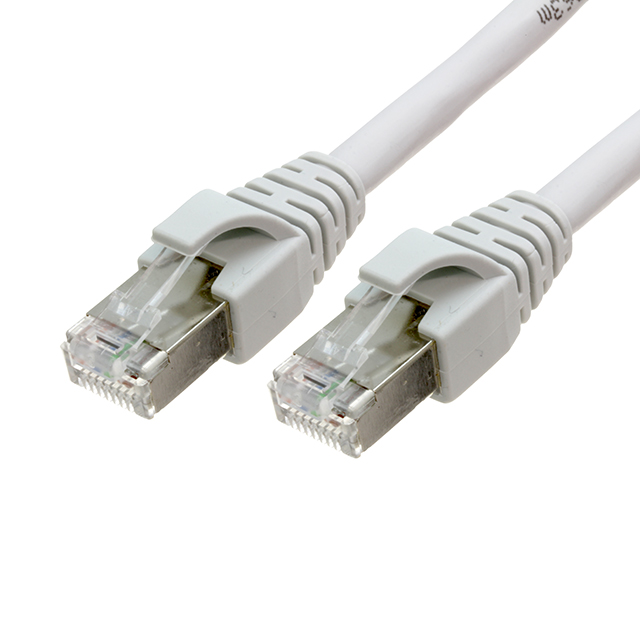

    本产品为工业以太网用电缆(型号:IE-C6FP8LD0002M40M40-D),由Weidmüller Interface GmbH & Co. KG生产。它是一种专为工业环境中高速数据传输设计的六类屏蔽双绞线,符合国际标准ISO/IEC 11801 2010和ANSI/TIA/EIA-568-B.2-10规范。该电缆主要用于连接网络设备,确保稳定的通信质量,适用于工业自动化、楼宇自动化等领域。

    技术参数


    - 基本规格
    - 长度:0.2米
    - 网络类别:Cat.6A / Class EA
    - 适用温度范围:-20°C至60°C
    - 储存温度范围:-20°C至60°C
    - 安装温度范围:0°C至50°C
    - 额定电压:48V AC/DC
    - 电流承载能力:1A(50°C)

    - 电气特性
    - 特性阻抗:100±15Ω(1-100MHz)
    - 耦合电阻:5mΩ/m(10MHz)
    - 屏蔽衰减:高达1000MHz时为60dB
    - 耦合衰减:高达1000MHz时为80dB
    - 测试电压:线间屏蔽750V DC(1分钟)

    - 机械和材料特性
    - 最小弯曲半径:一次性弯曲25mm,重复弯曲50mm
    - 阻燃等级:符合IEC 60332-1/UL 1581 FT2标准
    - 材料:低烟无卤素(LSZH)

    产品特点和优势


    1. 高性能连接:采用Cat.6A标准,可支持高达10 Gbit/s的数据传输速率,满足现代工业环境的高速数据传输需求。
    2. 高可靠性:屏蔽设计确保信号传输的稳定性,减少电磁干扰,尤其适合在工业现场中使用。
    3. 广泛认证:通过了多项国际认证,如ROHS、IEC、ANSI/TIA等,保证产品质量与合规性。
    4. 环境友好:使用低烟无卤素材料,环保且安全性更高。

    应用案例和使用建议


    - 应用场景:适用于工业自动化系统中的高速数据传输,如PLC控制系统、工业机器人、传感器网络等。
    - 使用建议:建议在安装时保持最小弯曲半径,避免物理损坏。同时,在连接时确保插头与插座的良好接触,以提高信号传输质量。

    兼容性和支持


    - 兼容性:该电缆与所有符合RJ45标准的设备兼容,能够与其他工业以太网设备无缝集成。
    - 支持和服务:Weidmüller提供全面的技术支持与售后服务,包括产品文档下载、故障排查和技术咨询。

    常见问题与解决方案


    1. 问题:电缆连接后传输速度降低
    - 解决方法:检查两端连接器是否安装正确,确认是否有物理损伤或灰尘。
    2. 问题:数据传输不稳定
    - 解决方法:确保电缆安装路径远离强磁场干扰源,定期检查电缆接头和终端电阻。

    总结和推荐


    总体而言,这款工业以太网线缆凭借其卓越的性能、稳定性和广泛的应用场景,在工业自动化领域表现出色。其高可靠性和环境友好特性使其成为工业环境中数据传输的理想选择。强烈推荐此产品用于各类工业自动化项目。

1165940002参数

参数
长*宽*高 200mm(长度)
安装方式 自由悬挂
零件状态 在售
包装方式 袋装

1165940002厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1165940002数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他线缆 WEIDMüLLER 1165940002 1165940002数据手册

1165940002封装设计

查看详情并下载
Symbol
Footprint
3D Model
