首页  >  产品百科  >  2741590000

2741590000

厂牌: WEIDMüLLER

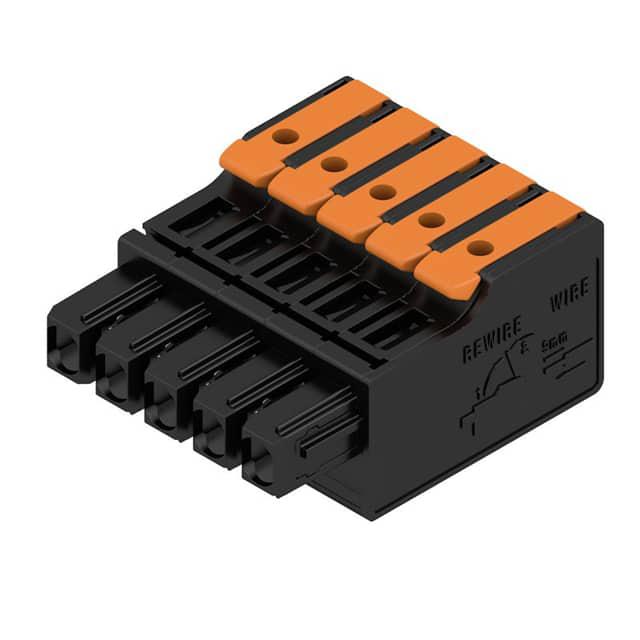

产品描述: Weidmuller 5mm间距5p插拔式接线端子 插头
供应商型号: DV-30223180
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 2741590000

2741590000概述

    MPS 5/05 S TN B B 技术手册

    1. 产品简介


    MPS 5/05 S TN B B 是由 Weidmüller Interface GmbH & Co. KG 生产的一款高效连接器。它是一种具有快速连接技术的端子块,主要应用于电力系统和信号传输领域。此连接器的设计考虑到了高效、安全和可靠性的需求,适用于需要高电流承载能力的各种工业环境。

    2. 技术参数


    - 额定电压:根据 IEC 标准,400 V(污染等级 II/2),320 V(污染等级 III/2),250 V(污染等级 III/3)。根据 UL 标准,300 V。
    - 额定电流:根据 IEC 标准,在温度为 20°C 和 40°C 时,分别为 26.8 A 和 23.1 A(最小极数);19.7 A 和 16.9 A(最大极数)。根据 UL 标准,18.5 A(使用组 B)和 10 A(使用组 D)。
    - 导线连接范围:0.5 mm² 到 2.5 mm²,对应 AWG 20 到 14。
    - 连接方式:场连接,采用 SNAP IN 快速连接技术。
    - 极数:5 极,单排设计。
    - 材料:绝缘材料为 PBT GF,颜色为黑色;接触材料为镀锡铜。
    - 触电保护:符合 DIN VDE 57106 和 DIN VDE 0470 标准,达到 IP 20 等级。
    - 体积电阻:≤5 mΩ。
    - 尺寸:深度 34 mm(1.339 英寸),高度 15.5 mm(0.61 英寸),宽度 25.8 mm(1.016 英寸),重量 11.177 克。

    3. 产品特点和优势


    - 快速连接技术:采用 SNAP IN 连接技术,提供最快的连接速度。
    - 声光反馈:在连接过程中提供视觉和听觉反馈,确保连接可靠。
    - 灵活组合:模块化设计允许信号、数据和电源的混合组合,适应未来需求。
    - 高安全性:符合多项国际标准,包括 DIN VDE 和 UL 认证,确保操作安全。
    - 宽广的工作温度范围:能在 -50°C 至 100°C 的环境下稳定工作。

    4. 应用案例和使用建议


    应用案例:MPS 5/05 S TN B B 常用于自动化控制系统的电源和信号传输。例如,在工业控制系统中,它可以连接传感器、执行器和控制器之间的线路。
    使用建议:
    - 在连接前确保导线剥皮长度在 8 mm 至 10 mm 之间,以确保最佳连接效果。
    - 选择合适的导线端子,如 H0,5/16 OR 或 H0,5/10,根据导线截面积来决定。
    - 严格按照标准进行连接和检查,确保连接可靠性和安全性。

    5. 兼容性和支持


    MPS 5/05 S TN B B 与多种导线兼容,包括 H05(07) V-U 和 H05(07) V-K 导线。此外,厂商提供相关的技术支持和维护服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题:连接不稳定,可能的原因是什么?
    - 解决方案:检查导线剥皮长度和导线端子是否正确安装,确保连接处没有松动。
    - 问题:连接器发热异常,如何处理?
    - 解决方案:检查连接器是否过载,重新安装连接器,确保所有连接部位紧固。
    - 问题:连接后无法通过测试,应该怎么办?
    - 解决方案:检查连接器是否完全插入并锁紧,确认连接正确无误后再进行测试。

    7. 总结和推荐


    MPS 5/05 S TN B B 是一款高度可靠的连接器,集成了快速连接技术和多样的应用场景。它的优异性能和广泛的适用范围使其在市场上具备强大的竞争力。鉴于其出色的表现和多功能性,我们强烈推荐此产品给需要高效、安全连接解决方案的应用场合。

2741590000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2741590000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2741590000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 2741590000 2741590000数据手册

2741590000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0552 ¥ 34.5909
10+ $ 3.1257 ¥ 26.6622
100+ $ 2.924 ¥ 24.942
500+ $ 2.6089 ¥ 22.2543
1000+ $ 2.3947 ¥ 20.4267
库存: 58
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.59
直接购买
加入购物车
