8224260000

产品分类: 其他工具
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-8224260000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 其他工具 8224260000

8224260000概述

    #

    产品简介


    RS F10 I/O8 LD LPK2 技术手册解析
    基本介绍

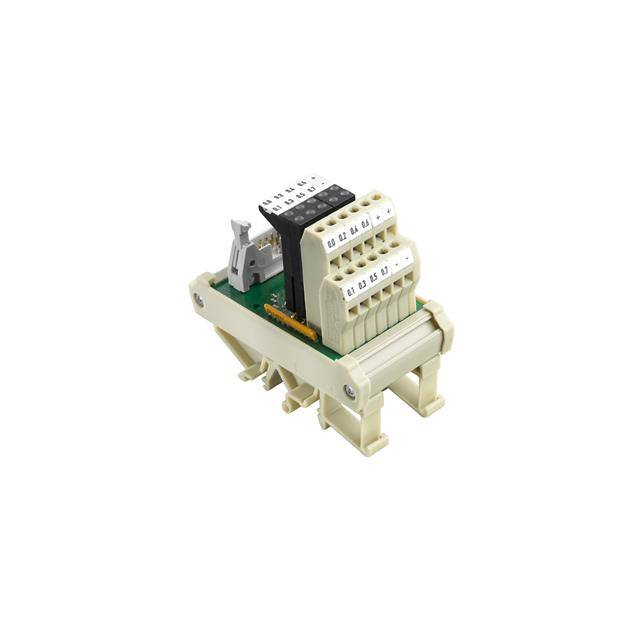

    RS F10 I/O8 LD LPK2 是由 Weidmüller Interface GmbH & Co. KG 生产的一款高性能工业级输入输出模块。这款产品主要应用于连接传感器和执行器到可编程逻辑控制器(PLC)上。其显著的特点包括采用螺钉或弹簧夹式连接系统,信号按字节分组,以及支持 1 线、2 线和 3 线技术。
    应用领域
    这种模块广泛应用于工业自动化控制领域,例如制造业中的生产设备监控、工厂自动化系统和能源管理系统。
    #

    技术参数


    尺寸与重量
    - 长度:40 毫米
    - 宽度:87 毫米
    - 高度:80 毫米
    - 净重:123 克
    工作温度范围
    - 工作温度:0°C 至 +55°C
    - 存储温度:-40°C 至 +70°C
    连接与接口
    - 控制侧连接器符合 IEC60603-13/DIN41651 标准
    - 控制侧接点数量:10 极
    - 现场侧连接器为 LPK 2H 5.08mm
    - 供电连接方式为螺钉连接
    - 现场侧接线系统为 1 线技术
    - 每通道最大电流:1 安培
    绝缘及测试
    - 额定绝缘电压:≤ 50 V 直流
    - 冲击电压等级:III 类
    - 绝缘测试电压:0.35 千伏交流
    接线范围
    - 最小导线截面积:0.15 平方毫米
    - 最大导线截面积:1.5 平方毫米
    螺丝拧紧扭矩
    - 最小扭矩:0.5 牛米
    - 最大扭矩:0.6 牛米
    额外参数
    - 产品符合 RoHS 规范
    - ETIM 分类:EC001419
    - UNSPSC 分类:30-21-18-01
    #

    产品特点和优势


    特殊功能
    - 采用弹簧夹式连接系统,便于快速安装。
    - 支持多种接线技术(1 线、2 线、3 线),提高了适用性。
    - 极高的紧凑性,适用于空间受限的应用场合。
    - 强大的耐温性能,适应广泛的工业环境。
    - 符合国际标准,如 IEC 和 RoHS。
    优势
    - 稳定的电气性能,保证长期可靠运行。
    - 极佳的防干扰能力,确保数据传输的准确性。
    - 易于安装和维护,简化现场作业流程。
    #

    应用案例和使用建议


    应用案例
    RS F10 I/O8 LD LPK2 通常用于生产自动化和过程控制中,尤其是在需要高度集成和高效传输信号的环境中。
    使用建议
    - 在选择导线时,请根据实际应用场景选择合适的导线规格(如 H05(07) V-U 或 H05(07) V-K)。
    - 安装过程中务必严格按照规定的扭矩拧紧螺丝,以确保连接的安全和稳定。
    - 如需与其他模块或设备配套使用,请事先检查其兼容性。
    #

    兼容性和支持


    兼容性
    - 与 Weidmüller 的其他 I/O 模块和传感器具备良好的兼容性,适用于各种工业控制系统。
    - 提供全面的技术文档和支持服务,帮助客户顺利安装和调试设备。
    厂家支持
    - 我们提供全面的技术支持和售后服务,包括在线文档、电话支持和技术培训。
    #

    常见问题与解决方案


    问题1:如何正确拧紧螺丝?
    - 解决办法:使用标准扭矩扳手,确保扭矩在 0.5 牛米至 0.6 牛米之间。
    问题2:如果发现绿色 LED 不亮怎么办?
    - 解决办法:检查电源连接是否正确,重新测量电压是否正常,确保电源正常供电。
    问题3:设备不响应外部信号?
    - 解决办法:首先确认信号源的工作状态是否正常;其次检查线路连接是否有误;最后,查看设备参数设置是否正确。
    #

    总结和推荐


    综合评估
    RS F10 I/O8 LD LPK2 作为一款高性能的工业级 I/O 模块,凭借其卓越的性能和高可靠性,已经在许多应用中证明了自己的价值。它不仅拥有优秀的抗干扰能力和稳定的电气性能,而且具有极佳的紧凑性和安装便捷性。
    推荐意见
    我们强烈推荐此产品用于各种工业自动化项目,尤其是那些对稳定性、抗干扰能力和空间利用有较高要求的应用场景。无论是生产流水线还是远程控制系统,RS F10 I/O8 LD LPK2 都能提供出色的性能支持。

8224260000参数

参数
零件状态 在售
包装方式 散装

8224260000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

8224260000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他工具 WEIDMüLLER 8224260000 8224260000数据手册

8224260000封装设计

查看详情并下载
Symbol
Footprint
3D Model
