1761602001

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1761602001
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1761602001

1761602001概述

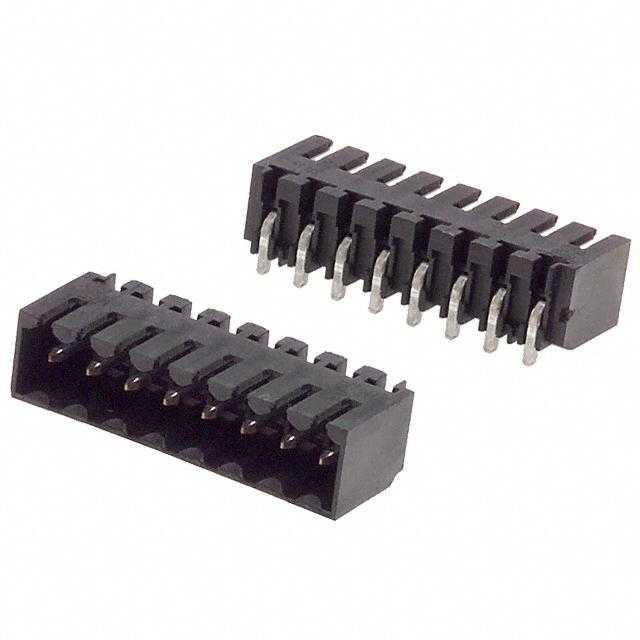

    # SL-SMT 3.5/90G 系列插件连接器技术手册

    产品简介


    SL-SMT 3.5/90G 是一种专门用于印刷电路板(PCB)的插件连接器,属于THR焊接类型的直角90°弯头插座连接器。它具有3.5mm(0.138英寸)的间距,可容纳最多24个接点。这款连接器主要应用于需要高密度布线和可靠电气连接的电子产品中,如工业自动化控制、通信设备、计算机及消费电子等领域。

    技术参数


    以下是SL-SMT 3.5/90G连接器的技术规格和关键参数:
    | 参数 | 值 |

    | 插座连接器类型 | 直角90°弯头插座 |
    | 焊接类型 | 通孔回流焊(Reflow) |
    | 间距 | 3.5 mm (0.138 英寸) |
    | 接触点数 | 最多24个接点 |
    | 焊接引脚长度 | 1.5 mm |
    | 是否可编码 | 是 |
    | 行数 | 单行 |
    | 每个接触点的焊针数 | 1 |
    | 配合孔直径 | 1.4 mm |
    | 配合孔公差 | +0.1 mm |
    | 高度(L1) | 24.5 mm (0.965 英寸) |
    | 绝缘电阻 | ≥ 1 MΩ |

    产品特点和优势


    SL-SMT 3.5/90G 连接器具备以下特点和优势:
    1. 高可靠性:通过严格的电击保护测试(IP 10 和 DIN VDE 0470),确保在各种恶劣环境下仍能安全使用。
    2. 阻燃材料:采用耐热性能良好的液晶聚合物(LCP GF),达到UL 94 V-0标准。
    3. 宽温范围:可在-25°C到100°C的温度范围内稳定工作,存储温度范围为-25°C至55°C。
    4. 电气特性优良:额定电流高达15A(Tu=20°C),在不同温度和过电压类别下均有优异表现。

    应用案例和使用建议


    应用场景
    SL-SMT 3.5/90G 连接器广泛应用于自动化控制设备、通信网络、医疗仪器及各类消费电子产品。例如,在通信基站中,它们可以用于连接电源模块和信号处理单元,以实现可靠的电力和数据传输。
    使用建议
    - 布局设计:在设计时需考虑连接器的高度和间距,避免与其他元件发生干涉。
    - 焊接温度:在回流焊接过程中,要确保焊接温度和时间符合工艺要求,以保证焊点质量。
    - 清洁保养:定期清理连接器端口,避免灰尘和杂物影响接触性能。

    兼容性和支持


    SL-SMT 3.5/90G 连接器与其他标准的THR焊接连接器具有良好的兼容性,适用于市面上多数印刷电路板设计。厂商提供了丰富的技术支持和售后服务,包括产品文档、样品请求和在线技术支持。

    常见问题与解决方案


    常见问题
    1. 连接器不易插拔
    2. 焊接后出现虚焊
    3. 绝缘电阻低
    解决方案
    1. 检查插头和插座是否对准,确保在插入时均匀施力。
    2. 焊接温度和时间不足,确保严格按照制造商的焊接参数进行操作。
    3. 清洁焊点并重新焊接,或者更换新的连接器。

    总结和推荐


    SL-SMT 3.5/90G 连接器以其高可靠性、优秀的电气特性和宽泛的工作温度范围,成为市场上同类产品的佼佼者。无论是从产品性能还是成本效益来看,它都是设计工程师的优选。我们强烈推荐这一系列连接器用于高密度、高性能的应用场景中。

1761602001参数

参数
长*宽*高 29.4mm(长度)*11.1mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1761602001厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1761602001数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1761602001 1761602001数据手册

1761602001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.2572 ¥ 19.2539
库存: 100
起订量: 442 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1925.39
