1778480000

产品分类: 其他线缆
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1778480000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 其他线缆 1778480000

1778480000概述

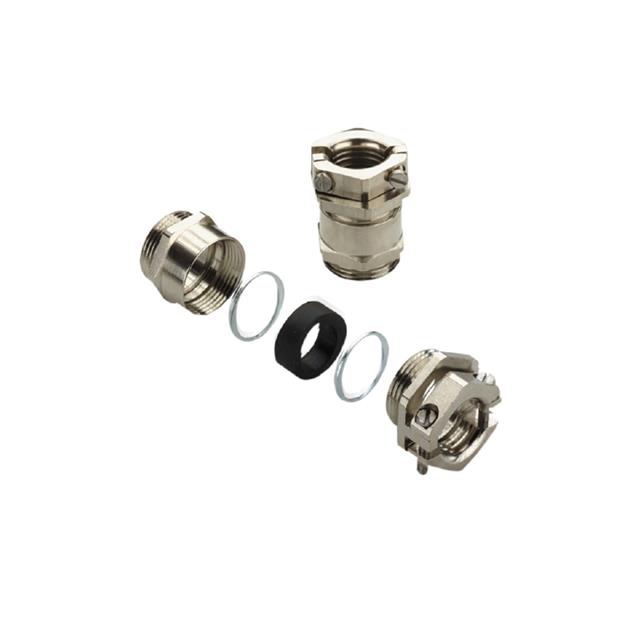

    电缆接头产品技术手册

    1. 产品简介


    电缆接头是用于连接电缆到设备或保护外壳的关键部件,广泛应用于工业自动化、能源分配、通讯系统等领域。这些电缆接头设计用于在不同条件下保持电气连接的可靠性和安全性。我们提供多种类型的电缆接头,包括塑料电缆接头和黄铜电缆接头,以适应不同的应用需求。

    2. 技术参数


    | 类型 | 材料 | 线夹范围 | 长度 | 密封材质 | 温度范围 | 保护等级 |
    ||
    | 塑料电缆接头(IP54) | 尼龙 | 3.0-48.0mm | 22-75mm | 柔性橡胶 | -20°C...+60°C | IP54 |
    | 塑料电缆接头(IP68) | 尼龙 | 3.0-48.0mm | 24-75mm | 三元乙丙橡胶 | -40°C...+70°C | IP68 / 5bar |
    | 黄铜电缆接头(IP54) | 镍镀黄铜 | 3.0-48.0mm | 20-75mm | 柔性橡胶 | -20°C...+60°C | IP54 |
    | 黄铜电缆接头(IP68) | 镍镀黄铜 | 3.0-48.0mm | 23-75mm | 三元乙丙橡胶 | -40°C...+70°C | IP68 / 5bar |

    3. 产品特点和优势


    - 多材料选择:提供了塑料和黄铜两种材料的选择,满足不同环境下的应用需求。
    - 高防护等级:部分型号可达到IP68的防护等级,确保即使在水下也能可靠工作。
    - EMC兼容性:EMC电缆接头能够减少电磁干扰,提高系统稳定性。
    - 防爆认证:通过ATEX认证,适用于爆炸危险区域,确保在高风险环境中工作的安全性。
    - 灵活的应用:适用于各种尺寸和类型的电缆,提供广泛的线夹范围。

    4. 应用案例和使用建议


    应用案例:
    - 在自动化生产线中,电缆接头被用于连接控制柜内部的各类传感器和执行器。
    - 在危险环境中,例如化工厂,使用带有防爆认证的电缆接头,保障安全运行。
    使用建议:
    - 安装前检查电缆的尺寸和类型,确保电缆接头的线夹范围适合电缆。
    - 在户外安装时,选择防护等级较高的电缆接头,如IP68,以防止雨水和其他外界因素的影响。
    - 选择EMC电缆接头可以有效降低电磁干扰,提高系统的可靠性。

    5. 兼容性和支持


    - 这些电缆接头与多种标准接口兼容,如PG螺纹、M螺纹和NPT螺纹。
    - 提供VDE、CSA和UL认证,保证产品符合国际安全标准。
    - 厂家提供详尽的安装指南和技术支持,帮助客户顺利完成安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后接头松动 | 确认所有螺纹均已拧紧,并检查是否有损坏。 |
    | 密封失效导致漏水 | 更换新的密封圈,确保密封圈正确安装并压缩到位。 |
    | 温度敏感区域失效 | 使用温度适应性更强的材料,如三元乙丙橡胶。 |

    7. 总结和推荐


    这款电缆接头系列具备优秀的防护性能和广泛的适用性,非常适合于复杂环境下的工业自动化应用。特别是那些需要防爆和EMC兼容性的场合,更应该优先考虑使用这些高性能的产品。总体而言,推荐用户根据具体应用需求选择合适的电缆接头,以确保系统稳定性和安全性。

1778480000参数

参数
零件状态 在售
包装方式 散装

1778480000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1778480000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他线缆 WEIDMüLLER 1778480000 1778480000数据手册

1778480000封装设计

查看详情并下载
Symbol
Footprint
3D Model
