9005990000

产品分类: 线缆工具
厂牌: WEIDMüLLER
产品描述:
供应商型号: BN-9005990000
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 线缆工具 9005990000

9005990000概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了Weidmüller生产的用于端子排和接线连接的电子元器件及其相关的压接工具。主要产品类型包括端子接头、压接工具、压接套管和光纤压接工具等。这些元器件的主要功能是提供可靠的电气连接,广泛应用于工业自动化、电信、建筑布线等多个领域。

    2. 技术参数


    以下是压接工具的技术参数列表:
    | 型号 | 压接范围(mm²) | 长度(mm) | 重量(g) | 订货号 |

    | STRIPAX PLUS 2.5 | 0.5...2.5 | 210 | 260 | 9020000000 |

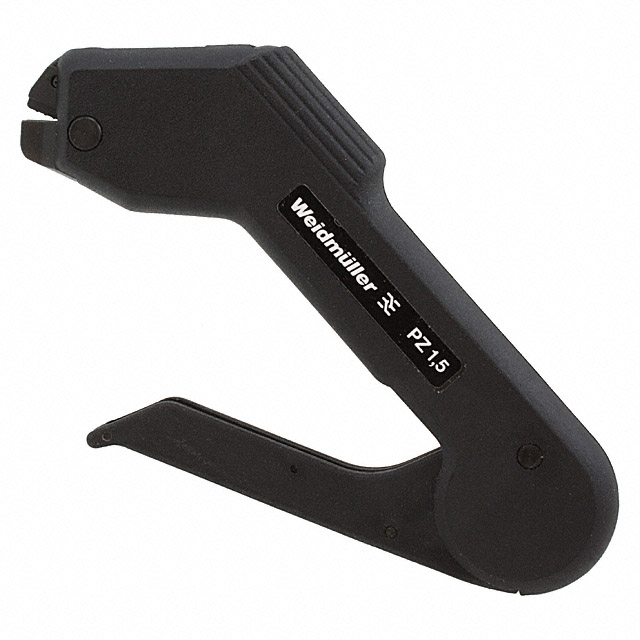

    | PZ 1.5 | 0.14...1.5 | 170 | 170 | 9005990000 |
    | PZ 6 HEX | 0.14...6 | 180 | 380 | 9013650000 |
    | PZ 4 | 0.5...4 | 200 | 448 | 9012500000 |
    | PZ 6/5 | 0.25...6 | 200 | 423 | 9011460000 |
    | PZ 3 | 0.5...6 | 200 | 426 | 0567300000 |
    | PZ 6 ROTO | 0.14...6 | 200 | 428 | 9014350000 |
    | PZ 16 | 6...16 | 200 | 418 | 9012600000 |
    | PZ ZH 16 | 6...16 | 250 | 730 | 9013600000 |
    | PZ 50 | 25...50 | 250 | 730 | 9006450000 |

    3. 产品特点和优势


    1. 多功能操作:所有工具均具备切割、剥皮和压接的功能,适合不同类型的电线和端子连接。
    2. 精准操作:通过棘轮机构实现精确的压接过程,可减少错误操作。
    3. 高效处理:快速调整功能方便适应不同截面的导线,提高工作效率。
    4. 质量保证:符合国际标准,确保压接质量和可靠性。
    5. 多种规格:提供多种型号的工具和配件,以适应不同的应用需求。

    4. 应用案例和使用建议


    Weidmüller的压接工具被广泛应用于各种场合,例如工业自动化控制柜、机房布线、楼宇智能布线系统等。在实际应用过程中,用户应注意以下几点:
    1. 正确的截面匹配:确保导线截面与所选端子匹配,避免不良的连接效果。
    2. 定期检查:对工具进行定期保养和检查,确保其始终处于良好状态。
    3. 安全操作:在进行操作时必须遵守安全规程,避免发生安全事故。

    5. 兼容性和支持


    Weidmüller的压接工具设计与自家的端子和连接器高度兼容,确保用户能够获得最佳的压接效果。厂商提供全面的技术支持和售后服务,包括培训、维修和备件供应等。

    6. 常见问题与解决方案


    1. 端子不完全填充导线:检查导线是否正确插入端子,确保导线末端伸出约0...0.5 mm。
    2. 端子裂开:可能是压接压力过大或不均匀导致,适当调节压接工具的压力。
    3. 压接不牢固:确保导线绝缘部分推入塑料套筒内,使用合适型号的端子和工具。

    7. 总结和推荐


    综上所述,Weidmüller的压接工具以其多样化的产品系列、高精度的操作机制和广泛的适用性,成为了市场上的一款优质选择。无论是对于专业人士还是普通用户来说,它都是可靠且高效的解决方案。因此,我们强烈推荐使用Weidmüller的压接工具来完成您的电气连接任务。

9005990000参数

参数
零件状态 在售
包装方式 散装

9005990000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9005990000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 线缆工具 WEIDMüLLER 9005990000 9005990000数据手册

9005990000封装设计

查看详情并下载
Symbol
Footprint
3D Model
