1728850000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1728850000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1728850000

1728850000概述

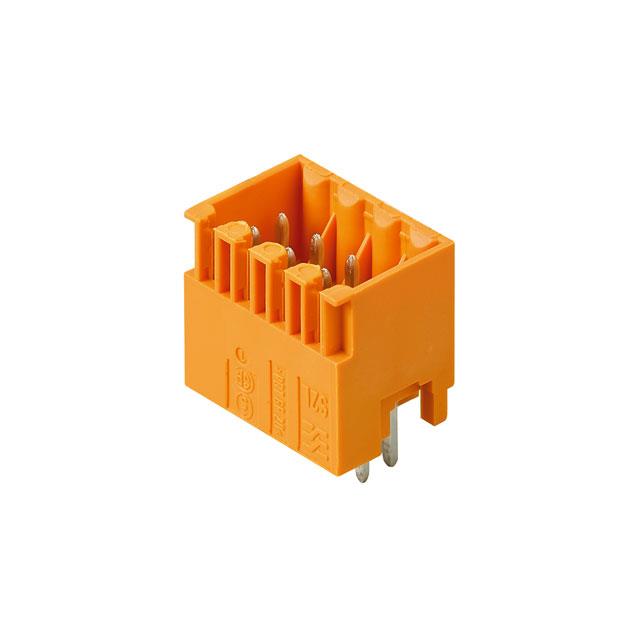

    S2L 3.5/180G3.5SN OR:PCB 插头连接器技术手册

    1. 产品简介


    S2L 3.5/180G3.5SN OR 是一种用于印刷电路板(PCB)的插头连接器,属于焊针式接触点系列。它采用双排设计,针距为3.5毫米(0.138英寸),适用于各种需要高密度连接的应用场景。这类连接器通常用于电子设备中,能够提供可靠的电气连接,广泛应用于工业自动化、通信设备、汽车电子等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 版本 | 焊接连接的公头连接器 |
    | 针距 | 3.50 毫米(0.138 英寸) |
    | 接触点数量 | 18 个 |
    | 转角角度 | 180° |
    | 外形尺寸(长x宽x高) | 28mm x 13mm x 9.5mm |
    | 绝缘材料 | PBT(聚对苯二甲酸丁二醇酯) |
    | 颜色 | 橙色,类似 RAL 2000 |
    | 最低工作温度 | -25°C |
    | 最高工作温度 | 100°C |
    | 储存温度范围 | -25°C 至 55°C |
    | 相对湿度 | 最大 93% |
    | 电气特性 |
    • 额定电流:20°C 时 10A
    • 额定电压:III/3 类 80V,III/2 类 125V,II/2 类 250V
    • 短路承受能力:77A(3次,每次1秒)
    |

    3. 产品特点和优势


    - 可靠性高:采用 PBT 材料,具有良好的机械强度和电气性能。
    - 适用范围广:适合多种环境和应用场合,尤其适用于高密度连接需求。
    - 易于安装:焊接连接方式简化了安装过程。
    - 防护等级高:具备 IP10 等级的安全防护,防止误触。
    - 多样选择:提供多种孔数和尺寸规格,满足不同应用需求。

    4. 应用案例和使用建议


    应用场景:此款连接器广泛应用于工业控制设备、通信系统、仪器仪表等领域,例如自动化生产线上的传感器连接、服务器机柜内部布线等。
    使用建议:在安装过程中,确保焊接温度和时间符合制造商要求以避免损坏连接器;为确保良好的接触质量,应定期清洁和检查连接器。

    5. 兼容性和支持


    兼容性:此款连接器可与其他相同规格的 PCB 连接器兼容,方便进行系统升级或扩展。
    支持:厂商提供了 CAD 文件下载服务,方便用户在设计阶段直接导入并使用。此外,还有详细的安装指南和技术支持文档可供参考。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保焊接牢固,必要时使用加固措施 |
    | 触点不良 | 清理触点表面氧化物,重新焊接 |
    | 密封失效 | 检查密封圈是否破损,更换新的密封圈 |

    7. 总结和推荐


    S2L 3.5/180G3.5SN OR 是一款高性能的 PCB 插头连接器,具有优异的可靠性和广泛的适用性。无论是从技术规格还是实际应用场景来看,它都是一款值得信赖的产品。我们强烈推荐在需要高密度、高可靠性的连接需求中使用这款连接器。

1728850000参数

参数
长*宽*高 32.9mm(长度)*10.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1728850000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1728850000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1728850000 1728850000数据手册

1728850000封装设计

查看详情并下载
Symbol
Footprint
3D Model
