1025950010

产品分类: 圆形线缆
厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-1025950010
供应商: Mouser
标准整包数: 1

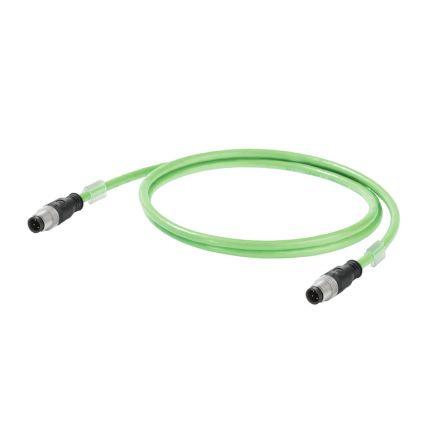

WEIDMüLLER 圆形线缆 1025950010

1025950010概述

    电子元器件产品技术手册解析
    本文将详细介绍Weidmüller公司生产的工业以太网连接器——IE-C5DD4UG0010MCSMCS-E的技术参数、产品特点、应用案例及使用建议,并提供兼容性和支持信息,最后对产品进行综合评估并给出推荐意见。

    产品简介


    IE-C5DD4UG0010MCSMCS-E是一款专为工业环境设计的工业以太网连接器,主要用于PROFINET网络。它采用M12接口,符合IP67防护等级标准,适用于恶劣的工作环境。该产品具有强大的电气特性和优异的机械性能,能够确保稳定的数据传输和信号处理,广泛应用于自动化控制系统、机器人技术和智能制造等领域。

    技术参数


    1. 基本参数
    - 长度:1米
    - 净重:100克
    2. 温度范围
    - 操作温度:-40°C至+70°C
    - 存储温度:-50°C至+70°C
    - 安装温度:-20°C至+60°C
    3. 电气特性
    - 绝缘电阻:500,000 Ω
    - 操作电压(UL):600 V
    - 试验电压(线间屏蔽,50 Hz,1分钟):2,000 V
    - 特性阻抗:100 ± 15 Ω(1-100 MHz)
    - 环路电阻:120 Ω/km
    - 传播延迟:5.3 ns/m
    - 电容(1 kHz):52 nF/km
    4. 机械特性
    - 弯曲周期:3百万次
    - 最小弯曲半径(一次性):5倍直径
    - 最小弯曲半径(重复):7.5倍直径
    - 拉力:≤150 N
    - 速度:180 m/min
    - 加速度:4 m/s²
    - 防磨损能力:非常强
    - 阻燃性能:符合IEC 60332-1
    - 耐油性:符合IEC 60811-2-1
    - UV稳定性:是
    - 硅酮自由:是
    - 卤素含量(符合IEC 60754-2):否
    - 火焰蔓延:否
    5. 其他特性
    - 电缆结构:2×2×0.75/1.5-100 LI VZN GN FRNC
    - 电线材料:绞合镀锡铜线
    - 保护层:聚氨酯(PUR)
    - 保护层颜色:绿色(RAL 6018)
    - 连接器版本:左端M12 IP 67直插公头,右端M12 IP 67直插公头
    - 标准:IEC 61076-2-101

    产品特点和优势


    1. 高可靠性:在恶劣环境下依然保持稳定的电气性能。
    2. 耐用性强:优秀的防磨损和防火性能,能够在各种环境中长期使用。
    3. 快速安装:M12直插式接口便于快速连接和断开。
    4. 绿色环保:无硅酮、无卤素,环保安全。
    5. 高效传输:优良的信号传输性能,适合高速数据传输需求。

    应用案例和使用建议


    1. 应用案例:
    - 在智能工厂中用于机器人控制系统的连接。
    - 在物流分拣系统中用于传感器与控制器之间的通信。
    - 在矿山自动化项目中用于远程监控设备。
    2. 使用建议:
    - 使用时要确保环境温度不超出规定的范围。
    - 定期检查连接器和电缆是否有磨损或损坏,如有问题及时更换。
    - 为了保证最佳的传输效果,应避免电缆受到过度弯曲或拉扯。
    - 可以通过增加防护措施来提高产品的防尘防水性能。

    兼容性和支持


    - 该产品可与其他遵循M12接口标准的设备兼容。
    - 厂商提供良好的技术支持和服务,包括产品咨询、故障诊断和维修服务等。

    常见问题与解决方案


    1. Q: 电缆是否支持高温环境?
    - A: 支持,操作温度范围为-40°C至+70°C。

    2. Q: 如何正确清洁连接器?
    - A: 使用干净的压缩空气或软布轻轻擦拭连接器表面。
    3. Q: 电缆如何避免损坏?
    - A: 避免剧烈弯曲或拉扯,避免暴露于极端环境条件下。

    总结和推荐


    IE-C5DD4UG0010MCSMCS-E是一款高性能的工业以太网连接器,以其卓越的电气特性和机械性能,在工业自动化领域有着广泛的应用前景。考虑到其优异的耐用性和可靠性能,我们强烈推荐这一产品给需要在严苛环境下实现高效数据传输和通信的客户。

1025950010参数

参数
3.28' (1.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售

1025950010厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1025950010数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 圆形线缆 WEIDMüLLER 1025950010 1025950010数据手册

1025950010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 67.386 ¥ 569.4117
10+ $ 60.318 ¥ 509.6871
25+ $ 56.7525 ¥ 479.5586
50+ $ 52.962 ¥ 447.5289
100+ $ 50.316 ¥ 425.1702
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 569.41
直接购买
加入购物车
