9006120000

产品分类: 线缆工具
厂牌: WEIDMüLLER

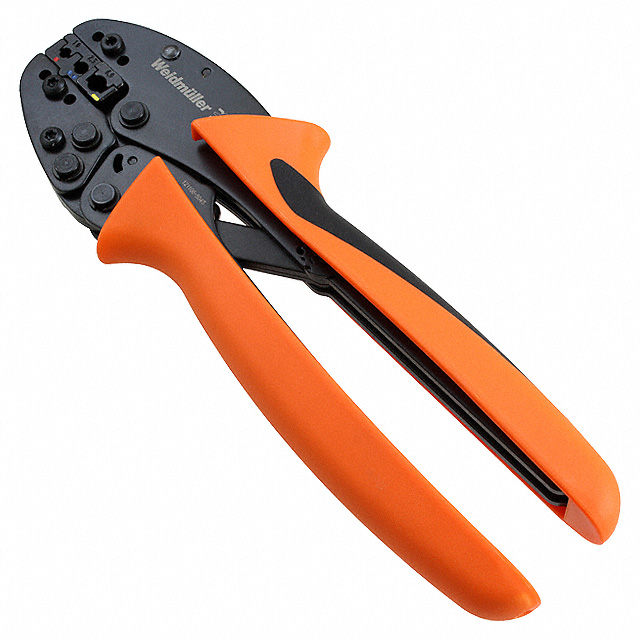

产品描述: Weidmuller 机械压线钳 CTI 6系列, 用于绝缘接线端子
供应商型号: 2507789
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 线缆工具 9006120000

9006120000概述

    电子元器件产品技术手册:压接工具

    产品简介


    本文档详细介绍了用于电缆端子和线束的压接工具。这些工具能够可靠地将适当的端子或电线套管压接到电缆端,从而形成牢固且持久的电气连接。这种连接方法通常比焊接更为高效且可靠。我们提供的产品适用于多种应用场景,包括但不限于工业自动化、电力系统、通讯设施等领域。

    技术参数


    以下是部分压接工具的技术参数和性能指标:
    | 类型 | 压接范围 (mm²) | 长度 (mm) | 重量 (g) | 订单编号 |

    | STRIPAX PLUS 2.5 | 0.5...2.5 | 210 | 260 | 9020000000 |
    | PZ 1.5 | 0.14...1.5 | 170 | 170 | 9005990000 |
    | PZ 4 | 0.5...4 | 200 | 448 | 9012500000 |
    | PZ 3 | 0.5...6 | 200 | 426 | 0567300000 |
    | PZ 16 | 6...16 | 200 | 418 | 9012600000 |

    产品特点和优势


    这些压接工具具有以下显著特点和优势:
    - 多功能性:集切割、剥皮和压接三种功能于一体。
    - 高精度:内置棘轮机构保证压接质量,适合精密操作。
    - 效率提升:无需更换工具,提高工作效率,节约时间成本。
    - 兼容性强:符合国际标准(如EN 60947-1),并提供与不同导体和绝缘材料的兼容性。
    - 易用性:易于安装和调整,方便使用。

    应用案例和使用建议


    根据技术手册中的应用示例,这些工具广泛应用于电缆接线、电力系统、自动化设备等领域。例如,在电缆接线过程中,可以利用PZ系列工具实现对不同规格导线的有效压接。在实际操作时,应注意以下几点以确保压接效果:
    - 准确调整:根据导线规格调整压接工具。
    - 防尘保护:避免压接过程中的尘埃和杂质进入压接区域。
    - 定期维护:保持工具清洁和润滑,延长使用寿命。

    兼容性和支持


    这些压接工具适用于不同规格的端子和导线。厂商提供了详细的产品说明和技术支持,用户可查阅手册以获取更全面的信息。同时,针对不同的应用场景,我们还提供定制化的技术支持服务,帮助客户更好地应用这些工具。

    常见问题与解决方案


    - 问题:压接不完整
    - 解决方案:确保导线完全插入端子内部,并检查压接工具是否调整正确。
    - 问题:压接后出现裂纹
    - 解决方案:检查压接压力是否过强,适当减少压接力;确认压接工具是否处于良好状态。
    - 问题:导线绝缘未推入塑料套管
    - 解决方案:手动将导线绝缘推进塑料套管,再进行压接。

    总结和推荐


    综上所述,我们提供的这些压接工具在电气连接方面表现出色,能够满足各种复杂的应用需求。通过其多功能性、高精度和易用性,这些工具显著提高了生产效率和连接可靠性。对于需要进行精确压接操作的场合,强烈推荐使用这些工具。

9006120000参数

参数
零件状态 在售
包装方式 散装

9006120000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9006120000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 线缆工具 WEIDMüLLER 9006120000 9006120000数据手册

9006120000封装设计

查看详情并下载
Symbol
Footprint
3D Model
