9457230150

产品分类: 圆形线缆
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-9457230150
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 圆形线缆 9457230150

9457230150概述

    电子元器件产品技术手册:Weidmüller SAIL-M12GM12G-3-1.5U

    产品简介

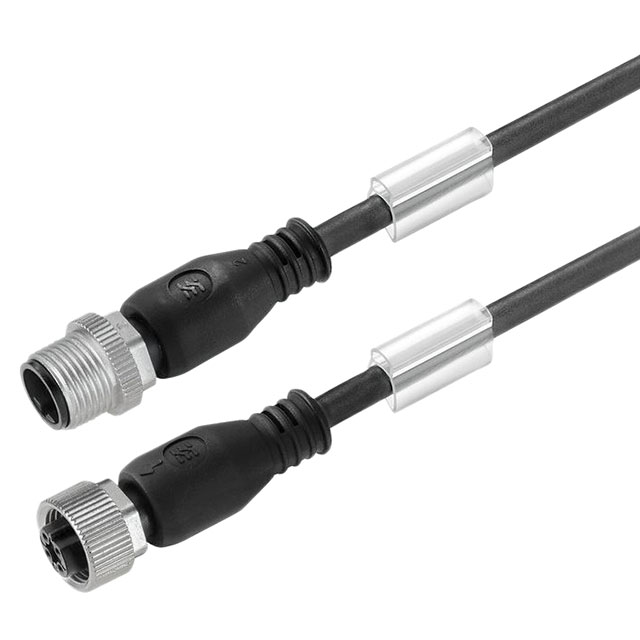

    Weidmüller的SAIL-M12GM12G-3-1.5U是一款传感器/执行器电缆,主要用于连接传感器和执行器,传输数据或电源。这种电缆适用于各种严苛的应用环境,如湿度、灰尘、高温、低温、冲击或振动条件下。设计该电缆时,制造商特别关注了这些严苛条件下的性能,提供了多种M8和M12接口,以适应不同应用需求。

    技术参数


    - 基本规格:
    - 版本: 传感器/执行器线,连接线,M12/M12,极数: 3,长度: 1.5米
    - 额定电流: 4A
    - 额定电压: 250V
    - 接口标准: IEC 61076-2-101
    - 物理特性:
    - 外径: 4.3mm ± 0.2mm
    - 芯线截面积: 0.34mm²
    - 连接插针: 直式无屏蔽插针
    - 壳体材料: 聚氨酯(PUR)
    - 环境温度范围(移动状态): -25°C 至 +80°C
    - 环境温度范围(固定状态): -40°C 至 +80°C
    - 弯曲半径(移动状态): 最小10倍直径
    - 弯曲半径(固定状态): 最小5倍直径
    - 振动和冲击测试: 符合Section B
    - 耐久性:
    - 弯曲次数: 12百万次
    - 扭转次数: >5百万次
    - 拔插次数: ≥100次
    - 电气特性:
    - 绝缘电阻: 108Ω
    - 插入力: ≤30N
    - 拔出力: ≥20N
    - 防护等级: IP65, IP66, IP67, IP68, IP69(当拧紧时)
    - 环境适应性:
    - 抗水解和微生物: 是
    - 低烟无卤(LABS-free): 是
    - 阻燃: 符合UL1581, IEC 60332-2-2
    - 抗油性: 符合IEC 60811:404

    产品特点和优势


    SAIL-M12GM12G-3-1.5U在设计上考虑到了各种恶劣环境条件,使其能够在极端条件下稳定运行。其核心特点包括:
    - 高度可靠的连接性能
    - 优异的机械强度和抗振性
    - 广泛的工作温度范围
    - 符合国际标准,确保全球通用性
    - 长寿命和高稳定性
    这些特点使它成为自动化和工业控制领域的理想选择,特别是在对可靠性和稳定性要求较高的应用场合。

    应用案例和使用建议


    - 应用案例: 适用于机器人手臂、AGV(自动引导车辆)、装配线和工业自动化系统中的传感器连接。这些场景通常要求传感器和执行器具有高可靠性,且能承受频繁的震动和冲击。

    - 使用建议: 在安装时,确保插头和插座完全匹配,并进行适当的润滑以减少磨损。对于频繁弯曲的部位,定期检查电缆的弯曲半径是否满足最小要求。此外,在潮湿环境中使用时,注意防护等级是否符合实际需求。

    兼容性和支持


    - 兼容性: 该电缆与Weidmüller系列的其他M12接口产品兼容,便于用户根据具体需求选择合适的产品。
    - 支持: Weidmüller提供详尽的技术文档和支持服务,用户可以通过官方渠道获取安装指南、维护手册等资料。此外,公司还设有客户服务中心,为用户提供及时的技术咨询和售后服务。

    常见问题与解决方案


    - Q: 如何确定电缆长度是否足够?
    - A: 根据实际应用距离,选择合适的电缆长度,并预留一定的余量以应对安装误差和未来扩展。
    - Q: 电缆在户外环境下如何保护?
    - A: 可以使用防水套或防尘罩进行保护,同时确保连接点密封良好。
    - Q: 如何判断电缆已达到使用寿命?
    - A: 定期检查电缆的外观和性能,如发现破损、老化等情况,应及时更换。

    总结和推荐


    Weidmüller SAIL-M12GM12G-3-1.5U凭借其卓越的性能和广泛的应用场景,无疑成为传感器和执行器连接的理想选择。无论是对环境适应性还是机械性能方面,这款电缆都表现出色,且具备高度可靠性和广泛的兼容性。因此,强烈推荐在需要高可靠性的工业自动化项目中使用这款电缆。

9457230150参数

参数
4.92'(1.50m)
零件状态 在售
包装方式 散装

9457230150厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9457230150数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 圆形线缆 WEIDMüLLER 9457230150 9457230150数据手册

9457230150封装设计

查看详情并下载
Symbol
Footprint
3D Model
