1023050000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-1023050000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 重载连接器 - 插件/模块 1023050000

1023050000概述

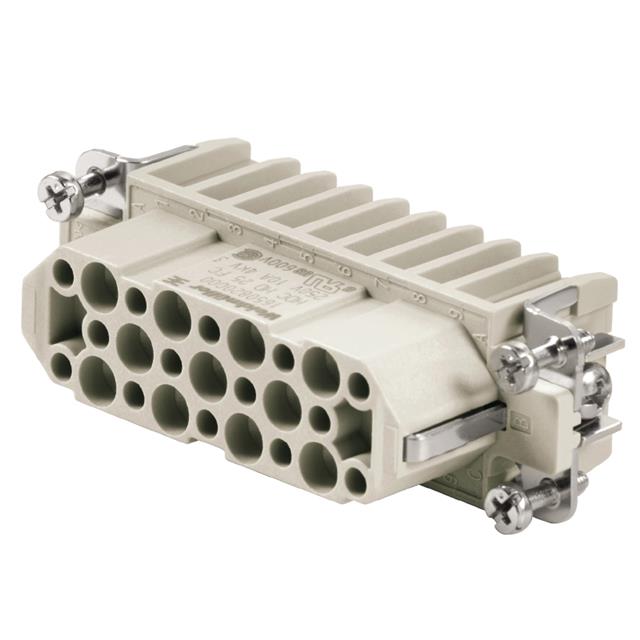

    HDC HD 25 FC Z:高密度信号连接器
    Weidmüller Interface GmbH & Co. KG

    产品简介


    HDC HD 25 FC Z 是一款来自德国 Weidmüller Interface GmbH & Co. KG 的高密度信号连接器。它特别适用于信号处理任务,具有25个插针,能够支持高达250V的电压和10A的电流。这款连接器设计用于通过压接方式实现电线连接,确保长期可靠的接触和操作稳定性。HDC系列采用了历经数十年验证的压接技术,保证了连接器在极端条件下的性能表现。

    技术参数


    - 电气参数
    - 额定电压:250V(根据DIN EN 61984标准)
    - 额定冲击电压:4kV
    - 额定电流:10A(根据DIN EN 61984标准)
    - 额定电压(根据UL/CSA):600V AC/DC
    - 插拔寿命:≥500次(金制触点),≥500次(银制触点)
    - 物理参数
    - 尺寸:宽度23mm、高度33.8mm、深度73mm
    - 净重:38.2g
    - 温度范围:-40°C到125°C
    - 绝缘强度:1010Ω
    - 防污等级:3级
    - 材料和认证
    - 绝缘材料:聚碳酸酯(PC)加玻璃纤维增强
    - 防烟毒性:符合DIN EN 45545-2
    - 燃烧等级:UL 94 V-0
    - 材质:铜合金
    - 化学耐受性
    - 对多数有机溶剂(如苯、汽油、醋酸)具备良好的耐受性
    - 对强碱溶液、特定类型的卤代烃可能表现出条件性耐受

    产品特点和优势


    HDC HD 25 FC Z 连接器的优势在于其采用高密度设计,可以显著节省空间,尤其适合在高密度安装环境中使用。由于使用了久经验证的压接技术,这款连接器提供稳定且可靠的电气连接,特别适合于工业自动化、轨道交通以及电信等领域。此外,其出色的化学耐受性确保了在各种恶劣环境下都能正常工作,减少了因腐蚀而引发的故障风险。

    应用案例和使用建议


    - 工业自动化
    HDC HD 25 FC Z 可以应用于工业机器人、传感器及控制系统的信号连接。通过优化电缆布局,可以提高系统的紧凑性和整体性能。
    - 轨道交通
    在轨道交通领域,这类连接器因其优异的机械强度和温度适应能力,非常适合用于列车内部和外部的各种电气连接。
    使用建议:在安装过程中,请严格按照制造商的技术手册进行操作,特别是在剥线长度和紧固扭矩方面要严格遵守规定值,以确保最佳的电气性能和长久的使用寿命。

    兼容性和支持


    HDC HD 25 FC Z 与其同类系列的产品兼容,包括不同尺寸和类型的HDC插入件。Weidmüller提供了详尽的工程数据和CAD图纸,便于集成至现有系统中。同时,该产品还通过了RoHS认证,并获得了UL认证(证书编号E92202),以保证产品的安全性和可靠性。

    常见问题与解决方案


    - 问题1:连接器在频繁插拔后接触不良
    解决方案:检查插针是否有磨损或变形现象,如有必要请更换新的插针。
    - 问题2:长时间使用后密封效果下降
    解决方案:定期检查密封圈的状态,及时更换老化的密封部件,以保持良好的密封性能。
    - 问题3:连接时出现松动现象
    解决方案:重新检查并调整压接力度,确保压接处紧密贴合。

    总结和推荐


    综上所述,HDC HD 25 FC Z 连接器凭借其高密度设计、稳定的电气性能以及优良的化学耐受性,在工业自动化和轨道交通等领域展现出了卓越的应用价值。其坚固耐用的设计使得它能够承受恶劣的工作环境,是各类严苛应用的理想选择。因此,强烈推荐使用此款连接器以提升系统的可靠性和整体性能。

1023050000参数

参数
长*宽*高 5mm(长度)*5mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

1023050000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1023050000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 重载连接器 - 插件/模块 WEIDMüLLER 1023050000 1023050000数据手册

1023050000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.606 ¥ 140.3207
10+ $ 12.96 ¥ 109.512
25+ $ 12.042 ¥ 101.7549
50+ $ 11.5992 ¥ 98.0132
100+ $ 11.2752 ¥ 95.2754
250+ $ 10.4265 ¥ 88.1039
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 140.32
