首页  >  产品百科  >  9457380500

9457380500

产品分类: 圆形线缆
厂牌: WEIDMüLLER
产品描述: Sensor/Actuator 5m 23AWG 3 Position M12 Circular PIN
供应商型号: 470-9457380500
供应商: Mouser
标准整包数: 1

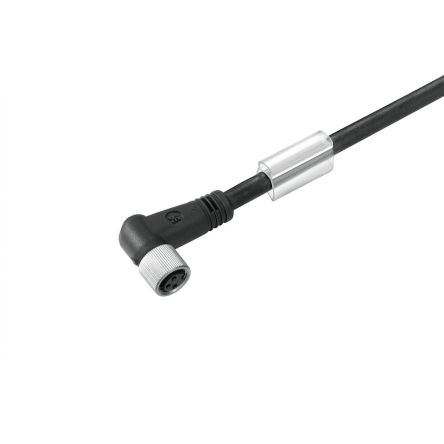

WEIDMüLLER 圆形线缆 9457380500

9457380500概述

    产品概述
    产品简介:

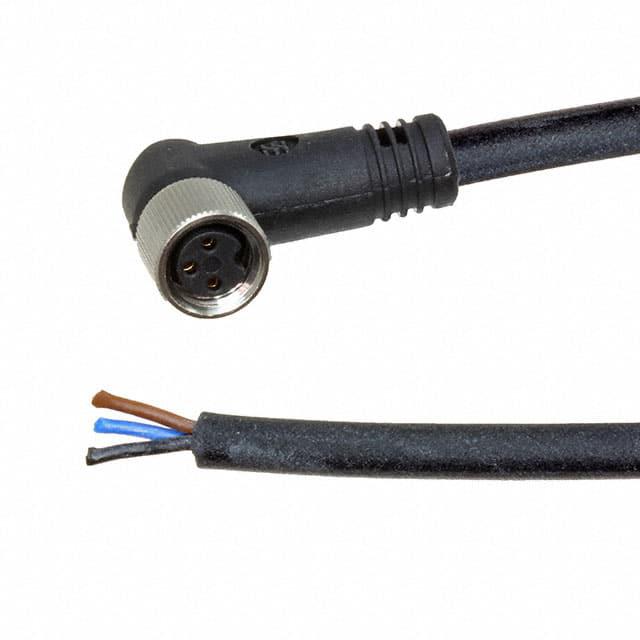

    SAIL-M8BW-3-5.0U 是由Weidmüller Interface GmbH & Co. KG生产的传感器/执行器电缆,适用于多种应用环境。此产品主要用于连接传感器和执行器,并在工业环境中传输数据或电力。它具有无接头的一端,采用M8插头设计,3个极点,长度为5米,采用带有角度连接的插座形式,外部材质为聚氨酯(PUR),并具备IP65、IP66、IP67和IP68防护等级。
    技术参数:
    - 产品型号:SAIL-M8BW-3-5.0U
    - 生产日期:2018年10月4日
    - 重量:114克
    - 温度范围:移动时-25°C至80°C;固定时-40°C至80°C
    - 环境合规性:符合REACH SVHC标准
    - 电缆参数:
    - 极数:3
    - 导线横截面:0.25 mm²
    - 外径:4.1 ± 0.2 mm
    - 长度:5米
    - 未屏蔽
    - 绝缘材料:聚丙烯
    - 色码:棕色、蓝色、黑色
    - 外皮颜色:黑色
    - 适合拖链:是
    - 最小弯曲半径:固定时5倍电缆直径;移动时10倍电缆直径
    - 加速度:5 m/s²
    - 速度:5 m/s
    - 弯曲周期:2百万次
    - 焊接点耐受性:否
    - 混合电缆:否
    - 辐射连接:否
    - 可配置电缆长度:否
    - 通用技术数据:
    - 版本:插座,角度
    - 连接螺纹:M8
    - 外壳主要材料:聚氨酯
    - 丝扣环材料:黄铜,镀镍
    - 保护等级:IP65, IP66, IP67, IP68(拧紧后)
    - 接触面:镀金
    - 额定电压:60 V
    - 额定电流:4 A
    - 绝缘电阻:10^8 Ω
    - 壳体温度范围:-25°C至+85°C
    - 扭矩:M8:0.5-0.6 Nm
    - 插拔周期:≥100次
    - 污染等级:3
    产品特点和优势:
    SAIL-M8BW-3-5.0U 电缆采用了多层防护设计,可以在严苛环境下工作,例如潮湿、灰尘、高温和低温、冲击和振动。该电缆的设计旨在满足各种传感器和执行器的应用需求,提供了高度的可靠性和灵活性。它具有较高的机械强度和抗弯折能力,能够适应频繁弯曲和拖拉的操作。此外,其IP65到IP68的高防护等级,使其能够在多种恶劣的工业环境中稳定运行。
    应用案例和使用建议:
    SAIL-M8BW-3-5.0U 传感器/执行器电缆广泛应用于自动化设备、工厂自动化系统、物流系统等领域。为了最大化利用这款电缆的优势,我们建议在使用过程中注意以下几点:
    - 在连接传感器和执行器时,确保正确的色码匹配以避免接错。
    - 保持电缆远离尖锐物体,防止损坏绝缘层。
    - 使用推荐的扭矩值进行固定,以确保电气连接的稳定性。
    - 在拖链应用中,确保电缆能够灵活弯曲,避免因过度弯曲而导致损坏。
    兼容性和支持:
    这款传感器/执行器电缆与Weidmüller的多种传感器和执行器兼容,可以实现即插即用的便捷安装。对于技术支持和服务方面,Weidmüller提供全面的支持,包括产品手册、技术文档和在线咨询服务,帮助用户解决使用过程中的各种问题。
    常见问题与解决方案:
    1. 问题:电缆接头松动怎么办?
    - 解决方案:请使用推荐的扭矩值重新紧固接头。如果仍然存在问题,建议检查是否有损坏或磨损,并及时更换新电缆。

    2. 问题:如何正确识别电缆的极性?
    - 解决方案:按照色码识别电缆极性。例如,棕色通常代表正极,蓝色和黑色分别代表负极和中性极。

    3. 问题:电缆是否需要特殊的储存条件?
    - 解决方案:在储存电缆时,应避免高温、潮湿和紫外线辐射,选择阴凉干燥的地方存放。
    总结和推荐:
    SAIL-M8BW-3-5.0U 传感器/执行器电缆凭借其坚固耐用的设计和广泛的应用范围,在市场上具备较强的竞争力。它能够满足大多数工业环境下的应用需求,是一款值得信赖的产品。强烈推荐在自动化设备和工厂自动化系统中使用这款电缆。

9457380500参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

9457380500厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9457380500数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 圆形线缆 WEIDMüLLER 9457380500 9457380500数据手册

9457380500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.2155 ¥ 145.471
10+ $ 12.9492 ¥ 109.4207
25+ $ 10.8972 ¥ 92.0813
100+ $ 10.1304 ¥ 85.6019
250+ $ 8.9775 ¥ 75.8599
500+ $ 8.3895 ¥ 70.8913
1000+ $ 7.854 ¥ 66.3663
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.47
直接购买
加入购物车
