1630780000

厂牌: WEIDMüLLER
产品描述: Conn Header, PCB plug-in connector, female header, closed side, THT solder connection
供应商型号: 3566029
供应商: element14
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1630780000

1630780000概述


    产品简介

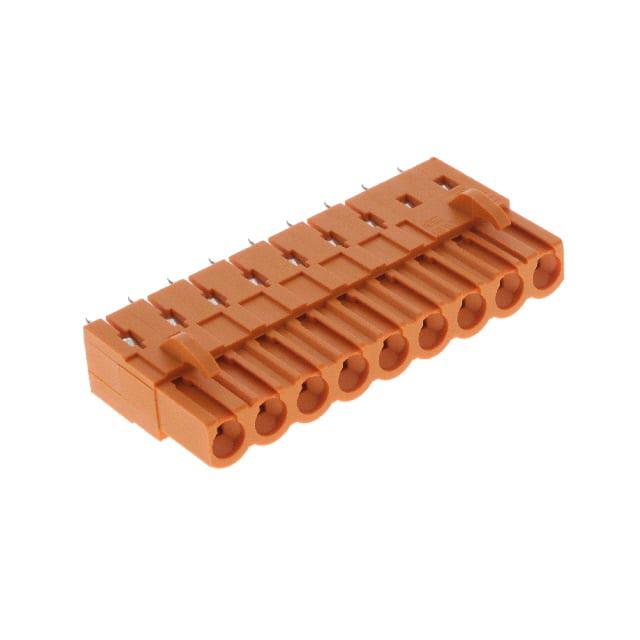

    OMNIMATE Signal - 系列 BL/SL 5.08
    OMNIMATE Signal 系列 BL/SL 5.08 是一款适用于印刷电路板(PCB)安装的插座连接器,其设计用于通过通孔焊接(THT)方式连接到 PCB 上。这种连接器由 Weidmüller Interface GmbH & Co. KG 生产,具有多种技术规格,包括不同的电压、电流和温度范围。该系列连接器主要应用于工业控制设备、驱动系统和照明设备等领域,确保了高可靠性和长寿命。

    技术参数


    - 型号: BLL 5.08/09/180 3.2 SN OR BX
    - 编号: 1630780000
    - 包装: 盒装
    - 额定电压 (IEC): 400 V / 23 A
    - 额定电压 (UL): 300 V / 15 A
    - 额定电流 (IEC, 20°C, 最大9个极): 23 A
    - 额定电流 (IEC, 40°C, 最大9个极): 20 A
    - 短时耐受电流 (1秒): 120 A
    - 额定冲击电压 (污染等级II/2): 4 kV
    - 绝缘电阻: ≥ 10^8 Ω
    - 插拔周期: 25次
    - 接触材料: 铜合金
    - 层结构: 4-6 µm Sn热浸镀锡
    - 存储温度范围: -25°C 到 55°C
    - 操作温度范围: -50°C 到 100°C
    - 重量: 9.72 g
    - 颜色: 橙色
    - 材料: PBT GF 绝缘材料
    - 编码: 可以编码

    产品特点和优势


    1. 高可靠性:经过严格测试和认证,符合多项国际标准,包括 IEC 60664-1、IEC 61984 和 UL 1059。
    2. 简单安装:采用通孔焊接技术,易于安装且坚固耐用。
    3. 多种适用性:广泛应用于工业控制、驱动系统及照明设备等多种场合。
    4. 良好的耐温性:能在广泛的温度范围内稳定运行。
    5. 高绝缘性能:额定绝缘电阻高达 10^8 Ω,确保电路的安全性。

    应用案例和使用建议


    该连接器可以应用于工业自动化系统、电机驱动器和LED照明等场景。使用时,需确保焊点位置准确,避免焊接过程中的过度加热导致损坏。对于复杂电路板上的应用,需要考虑焊料流动速率和冷却速度,以确保最佳焊接效果。

    兼容性和支持


    该连接器具有良好的通用性,可与其他标准PCB组件兼容。Weidmüller 提供全面的技术支持,包括详细的技术文档、工程数据和合格证书,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    问题1: 连接器在焊接过程中出现开裂。
    解决方法: 确保焊接温度和冷却速率符合推荐标准,调整焊接参数以优化焊接质量。
    问题2: 连接器插入后不稳定。
    解决方法: 检查接触针的位置和长度是否正确,必要时更换新的连接器。
    问题3: 额定电流不匹配。
    解决方法: 仔细检查产品型号,确保所选连接器与所需电流匹配。

    总结和推荐



    总结

    :
    - OMNIMATE Signal - 系列 BL/SL 5.08 是一款可靠的 PCB 连接器,广泛应用于各种工业控制系统。
    - 该产品具备高可靠性和广泛的适用性,能够满足不同应用场景的需求。
    - 通过严格的技术标准和丰富的技术支持,确保用户可以轻松安装和维护。
    推荐:
    - 鉴于其卓越的性能和可靠性,强烈推荐此款连接器用于各类工业控制系统和设备。

1630780000参数

参数
长*宽*高 45.72mm(长度)*10.3mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1630780000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1630780000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1630780000 1630780000数据手册

1630780000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1974 ¥ 51.8725
10+ $ 4.7231 ¥ 39.5322
25+ $ 4.4244 ¥ 37.0319
50+ $ 3.9333 ¥ 32.922
100+ $ 3.8474 ¥ 32.203
250+ $ 3.5487 ¥ 29.7028
500+ $ 3.2064 ¥ 26.8377
1000+ $ 2.85 ¥ 23.8545
库存: 36
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.87
直接购买
加入购物车
