8946920000

产品分类: 模块化连接器 - 插孔
厂牌: WEIDMüLLER
产品描述: Jack 向上,直线 8p8c (RJ45, Ethernet) 1 IP20 DIN导轨安装
供应商型号: ET-2785495
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 模块化连接器 - 插孔 8946920000

8946920000概述


    产品简介

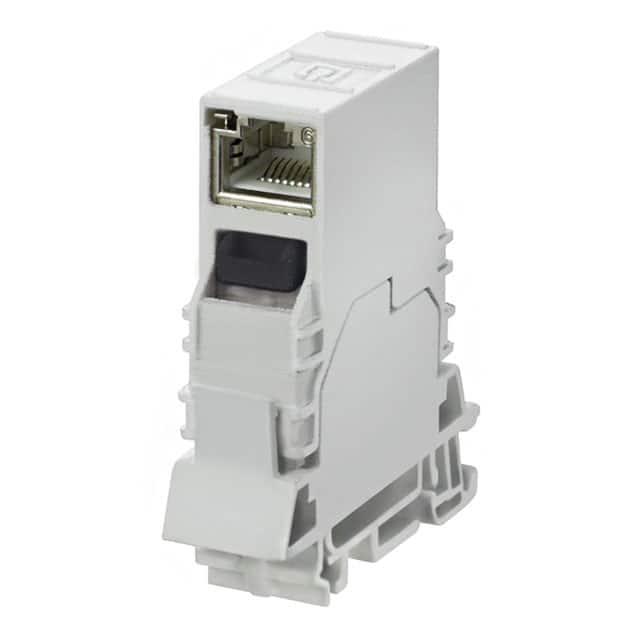

    产品名称:IE-TO-RJ45-C
    制造商:Weidmüller Interface GmbH & Co. KG
    产地:德国
    产品类型:工业以太网连接器
    主要功能:提供从安装导轨到RJ45接口的电气连接,并具备可切换的电压连接。
    应用领域:适用于工业自动化、网络通讯等领域,特别是在严苛的环境条件下保持稳定的数据传输。

    技术参数


    - 型号:IE-TO-RJ45-C
    - 订货号:8946920000
    - 重量:52.1 克
    - 尺寸和连接器标准:符合IEC 60603-7-51标准
    - 环境温度范围:工作温度 -40°C 至 70°C;存储温度 -25°C 至 70°C
    - 湿度:相对湿度 0% 至 93%
    - 防护等级:IP20
    - 插拔次数:可达 750 次
    - 接触材料:弹簧钢(Ni 1.2 µm),金镀层(≥ 0.8 µm)
    - 电学参数:接触电阻 ≤ 20 mΩ,电流承载能力 1A(在50°C下)
    - 绝缘电阻:≥ 500 MΩ
    - 绝缘强度:接触/接触 ≥ 1000 V DC,接触/屏蔽 ≥ 1500 V DC
    - 兼容性:IEEE 802.3af 标准(PoE/PoE+)
    - 认证:ROHS 符合,符合多国安全标准

    产品特点和优势


    - 高可靠性:能够在极端温度和湿度条件下可靠工作。
    - 高耐冲击和振动性:符合 IEC 60512-4 标准,提供了出色的机械稳定性。
    - 卓越的电气性能:具有低接触电阻和高绝缘电阻,确保稳定的电力和信号传输。
    - 广泛的温度范围:-40°C 到 70°C 的宽广工作温度范围,使得其在各种恶劣环境中都能表现出色。
    - 耐用性:高达 750 次的插拔次数保证了较长的使用寿命。

    应用案例和使用建议


    应用场景:
    - 工业控制中心:作为数据采集和控制系统的一部分,连接传感器和控制单元。
    - 网络通信基础设施:用于构建企业级或工厂内的以太网通讯系统。
    - 远程监控系统:作为监控设备与中央服务器之间的数据传输桥梁。
    使用建议:
    - 在安装过程中,务必确保连接器与安装导轨正确对接,避免因接触不良导致信号干扰。
    - 为了确保最佳的信号传输性能,建议使用适当的屏蔽线缆并遵循正确的接地措施。
    - 定期检查连接器的磨损情况,并及时更换以确保持续稳定的工作状态。

    兼容性和支持


    - 兼容性:适用于多种TS 35标准的安装导轨,支持Cat.6A/Class EA级别的网络连接。
    - 支持服务:Weidmüller提供详尽的技术文档和支持,通过遍布全球的分支机构为用户提供本地化的技术支持和售后服务。

    常见问题与解决方案


    1. Q: 如何正确选择合适的电源线缆?
    - A: 应根据系统的电压需求和电流要求选择合适规格的电源线缆。推荐使用经过CE认证的电缆以确保安全性。

    2. Q: 连接时发现信号不稳定怎么办?
    - A: 首先检查连接器是否完全插入且紧固。如果仍然存在问题,可能需要清洁连接器的触点或检查电缆是否有损坏。

    3. Q: 插拔次数超过后如何处理?
    - A: 当达到插拔次数上限后,应及时更换新的连接器以确保信号传输的稳定性。

    总结和推荐


    综上所述,Weidmüller的IE-TO-RJ45-C工业以太网连接器凭借其卓越的电气性能、可靠的环境适应性和广泛的应用兼容性,成为工业自动化领域的一个理想选择。对于追求稳定数据传输和长寿命解决方案的企业而言,这款产品是不可或缺的选择。我们强烈推荐给那些在苛刻环境下寻求高性能连接解决方案的用户。

8946920000参数

参数
防护等级 IP20
朝向 向上,直线
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

8946920000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

8946920000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 模块化连接器 - 插孔 WEIDMüLLER 8946920000 8946920000数据手册

8946920000封装设计

查看详情并下载
Symbol
Footprint
3D Model
