1775480000

厂牌: WEIDMüLLER
产品描述: 魏德米勒 标准DIN导轨式接线端子, ZDU系列, 单层, 棕色, 钳制端接, 17.5A
供应商型号: 1775480000
供应商: 国内现货
标准整包数: 1
WEIDMüLLER 接线座- Din 轨道/通道 1775480000

1775480000概述


    产品简介

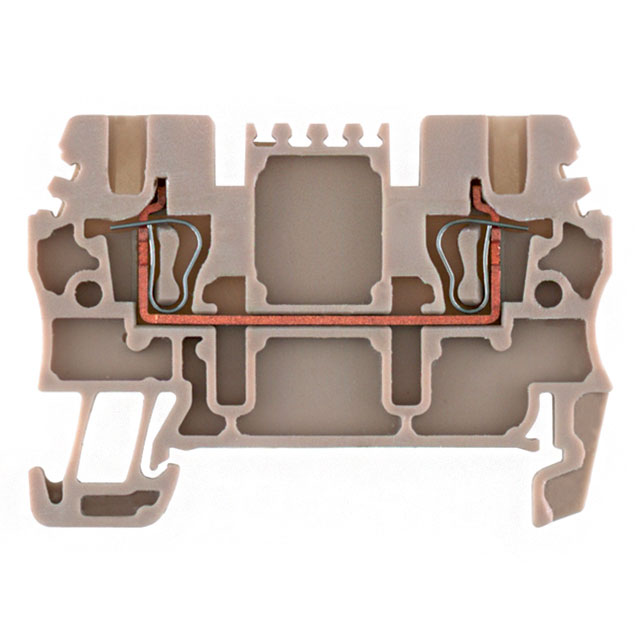

    ZDU 1.5 接线端子是由Weidmüller Interface GmbH & Co. KG生产的接线端子。该产品采用弹簧夹紧连接技术,适用于各种导体连接类型。主要功能是实现电气线路的可靠连接,并广泛应用于工业自动化、电力传输和分配等领域。

    技术参数


    以下是该产品的关键技术参数:
    - 尺寸和重量:
    - 宽度:3.5 mm(0.138 英寸)
    - 高度:51.5 mm(2.028 英寸)
    - 深度:36.5 mm(1.437 英寸),包括DIN导轨总深度为37 mm
    - 净重:4.06 克
    - 温度范围:
    - 连续操作温度范围:最低 -50 °C,最高 120 °C
    - 材料数据:
    - 材料:Wemid
    - 颜色:暗米色
    - 阻燃等级:UL 94 V-0
    - 额定数据:
    - 最大电压:500 V
    - 额定电流:17.5 A
    - 端子额定截面:1.5 mm²
    - 连接规格:
    - 刀片大小:0.4 x 2.0 mm
    - 最大剥线长度:10 mm
    - 连接方向:顶部
    - 连接数量:2

    产品特点和优势


    - Tension Clamp Technology:这种先进的接触系统为所有常见的导体连接类型提供了极大的灵活性,使ZDU 1.5成为高效连接的理想选择。
    - 广泛的适用范围:能适应从细绞线到硬芯线的不同导线类型,确保连接的可靠性。
    - 高阻燃等级:UL 94 V-0标准,确保在火灾情况下的安全性。
    - 宽广的操作温度范围:从-50°C到120°C,保证在极端环境下也能稳定工作。

    应用案例和使用建议


    应用案例:
    ZDU 1.5广泛应用于工业控制和自动化系统中,例如在配电盘、机器控制面板和电气柜内。这些应用中需要可靠的电气连接,以确保系统的长期稳定运行。
    使用建议:
    - 在安装过程中,确保正确剥除导线并插入合适的压接套管。
    - 根据所连接导线的种类和大小,合理选择连接位置,以达到最佳的接触效果。
    - 定期检查连接点的松紧度,确保长时间使用后仍然保持良好的接触。

    兼容性和支持


    ZDU 1.5符合IECEx和ATEX认证,可用于爆炸危险区域。产品提供了丰富的文档和工程数据支持,包括EPLAN、WSCAD、Zuken E3.S等。Weidmüller公司提供详尽的技术支持和维护服务,确保用户能够获得及时的技术帮助。

    常见问题与解决方案


    - 问题1:安装后接触不良。
    - 解决办法:确保导线已正确插入并剥线长度合适,必要时重新剥线并插入。
    - 问题2:连接部位发热。
    - 解决办法:检查连接是否过紧或导线直径是否匹配,适当调整直至温度恢复正常。
    - 问题3:导线无法固定。
    - 解决办法:确认是否选择了正确的导线剥线工具和压接套管,以确保导线正确安装。

    总结和推荐


    ZDU 1.5 是一款集多功能、高可靠性于一身的接线端子产品。其采用的Tension Clamp Technology提供了卓越的连接性能,并且能在各种严苛环境中保持稳定。如果您正在寻找一款能够在复杂工业环境中提供安全可靠连接的接线端子,ZDU 1.5将是一个理想的选择。强烈推荐使用此产品。

1775480000参数

参数
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

1775480000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1775480000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1775480000 1775480000数据手册
