0431300000

产品分类: 熔断保险丝
厂牌: WEIDMüLLER
产品描述: 250V 19A²S 快速熔断 Cartridge,Ceramic 5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 470-0431300000
供应商: Mouser
标准整包数: 1

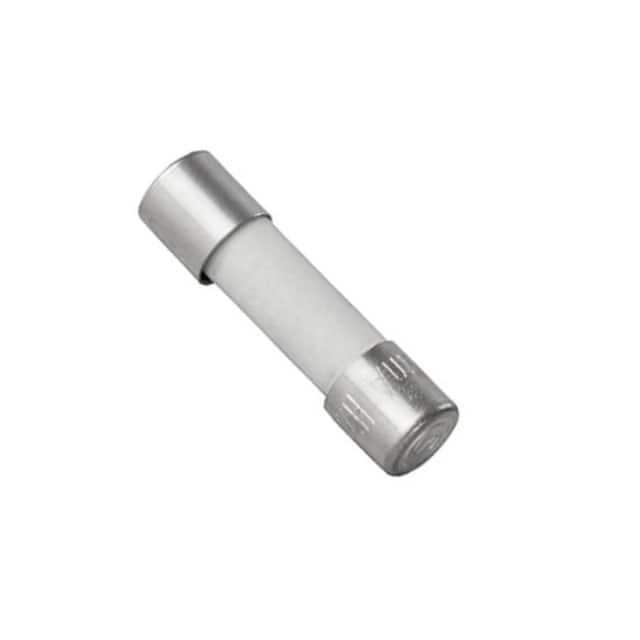

WEIDMüLLER 熔断保险丝 0431300000

0431300000概述


    产品简介


    Weidmüller G 20/5.00A/F是一款快速熔断型保险丝,适用于过电流保护。该产品具有多种规格,尺寸为5x20mm,额定电流范围从100mA到6.3A。该保险丝广泛应用于工业控制、电源系统和消费电子产品等领域,用于保护电路免受过电流损害。

    技术参数


    - 尺寸和重量
    - 深度:5mm(0.197英寸)
    - 高度:20mm(0.787英寸)
    - 宽度:5mm(0.197英寸)
    - 净重:1.05g
    - 材料数据
    - 颜色:浅灰色
    - 系统规格
    - 快速熔断型
    - 色标:浅灰色
    - 额定电流:5A
    - 熔化积分:19A²s
    - 额定功率输出(@1.5In):2.4W
    - 分断能力:1.5kA
    - 电压降:150mV
    - 认证信息
    - 符合RoHS标准

    产品特点和优势


    G 20/5.00A/F保险丝具有以下显著特点和优势:
    - 快速响应:该保险丝为快速熔断型,能够在短时间内迅速切断电流,有效防止电路因过电流而受损。
    - 高分断能力:具备1.5kA的分断能力,确保在极端情况下也能可靠保护电路。
    - 兼容性强:适用于多种标准和分类,包括ETIM和ECLASS标准,便于集成到不同的系统中。
    - 稳定性高:浅灰色设计易于识别,并且材料稳定,使用寿命长。

    应用案例和使用建议


    应用案例
    - 工业控制系统:用于保护控制板上的关键电路,避免过电流导致的损坏。
    - 电源系统:用于电源模块的保护,确保在负载过大的情况下仍能保持系统的稳定运行。
    - 消费电子产品:在充电器和其他便携式设备中使用,以保护内部电路免受电流突变的影响。
    使用建议
    - 在安装时应注意正确匹配电路需求,确保选择合适的电流等级。
    - 定期检查保险丝状态,及时更换已烧毁的保险丝,确保电路安全。
    - 在恶劣环境下使用时,需注意保护措施,如加装防尘盖等。

    兼容性和支持


    G 20/5.00A/F保险丝与其他Weidmüller产品兼容,可以方便地集成到现有的系统中。厂商提供详尽的技术文档和用户手册,用户可通过官网下载相关资料。此外,Weidmüller还提供技术支持和售后服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题1:如何确定合适的电流等级?
    - 解决方案:根据电路的最大电流需求选择合适的电流等级。通常建议选取比电路最大电流稍高的保险丝,以确保安全裕度。

    - 问题2:保险丝被烧毁后如何更换?
    - 解决方案:断开电源,确认电路无电后再进行更换。务必选用同型号的保险丝,以保证电路的安全运行。

    - 问题3:保险丝长期使用会失效吗?
    - 解决方案:尽管保险丝设计寿命较长,但仍建议定期检查并及时更换老化或失效的保险丝,以确保电路安全。

    总结和推荐


    综上所述,Weidmüller G 20/5.00A/F是一款性能优异的快速熔断型保险丝。其快速响应、高分断能力和广泛的适用性使其在众多应用场景中表现出色。我们强烈推荐此款保险丝给需要高可靠性和安全性保护的用户。无论是工业控制、电源系统还是消费电子产品,G 20/5.00A/F都是一个值得信赖的选择。

0431300000参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 19A²S
额定电流 5A
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0431300000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0431300000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 熔断保险丝 WEIDMüLLER 0431300000 0431300000数据手册

0431300000封装设计

查看详情并下载
Symbol
Footprint
3D Model
